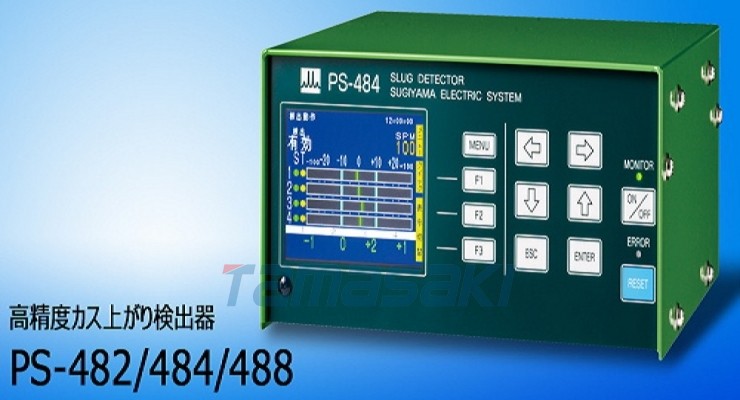

SUGIYAMA（杉山电机）PS‑488C 是 PS‑48x 系列的8 通道高精度跳屑 / 顶起检测器，专为大型、多工位高速冲压线设计，是 PS‑482C（2 通道）的扩展型号。
一、核心定位与用途
品牌：日本杉山电机系统（SUGIYAMA ELECTRIC SYSTEM）
型号：PS‑488C（C = 中文 + 日文手册）
核心功能：检测冲压生产中的跳屑、双张、叠料、模具顶起等异常，位移超标立即输出停机信号，保护模具与设备。
适用场景：汽车零部件、电子精密件、大型五金件的多工位高速冲压线（4000 SPM）。
二、关键规格参数
1. 检测性能（与 PS‑482C 一致）
通道数：8 通道（最大配置）
分辨率：0.1 μm / 1 μm 二选一
最大限值：20.0 μm / 200 μm 二选一
最高转速：4000 SPM
传感器安装距离（下死点）：0.7–1.5 mm
检测方式：内部角度定时 / 外部角度定时
2. 电气与接口
电源：100–240 VAC（±10%），50/60 Hz，Max 40 VA
输出：
继电器输出（急停、上死点停、就绪、报警）：250 VAC / 30 VDC，3.0 A
集电极开路辅助输出：5–24 VDC，100 mA
通信：10/100 Base‑T 以太网（IPv4, UDP, DHCP, HTTP, Telnet, FTP），可接入 PLC / PC 监控
环境：0–55°C，35–85% RH（无凝露）
3. 物理与功能
尺寸：200（W）× 98.5（H）× 190（D）mm（不含突出）
重量：约 3.0 kg（含安装托架）
存储：99 组模具参数；1000 条错误历史（含前后 4 次行程数据）
显示：LCD 实时显示传感器波形、位移条图、报警信息
安全：符合 ISO 13849‑1 PL e 最高安全等级
三、型号含义与选型
PS‑488C：8 通道，中文手册
完整型号示例：PS‑488CB‑14M03
B：传感器类型（涡流式）
14M03：电缆长度 14 m + 接口类型
同系列对比：
PS‑482C：2 通道（小型线）
PS‑484C：4 通道（中型线）
PS‑488C：8 通道（大型多工位线）
四、核心优势
多通道高密度：8 路同步检测，适配复杂多工位模具
高速高精度：0.1 μm 分辨率，4000 SPM 稳定运行
数据化管理：以太网 + 历史记录，便于生产追溯与 OEE 分析
高可靠性：抗油污、振动、高温，适合严苛冲压环境
