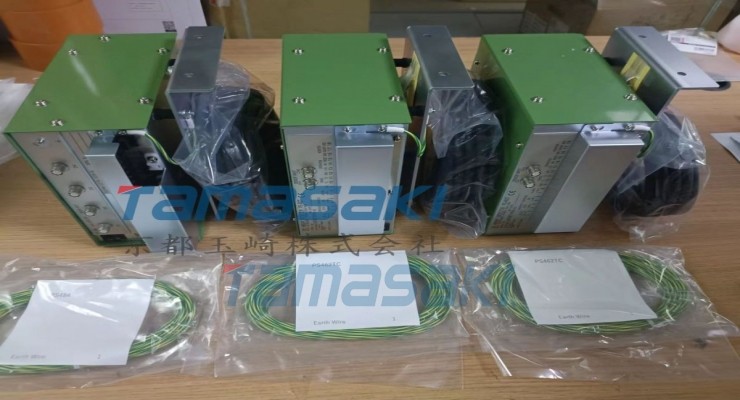

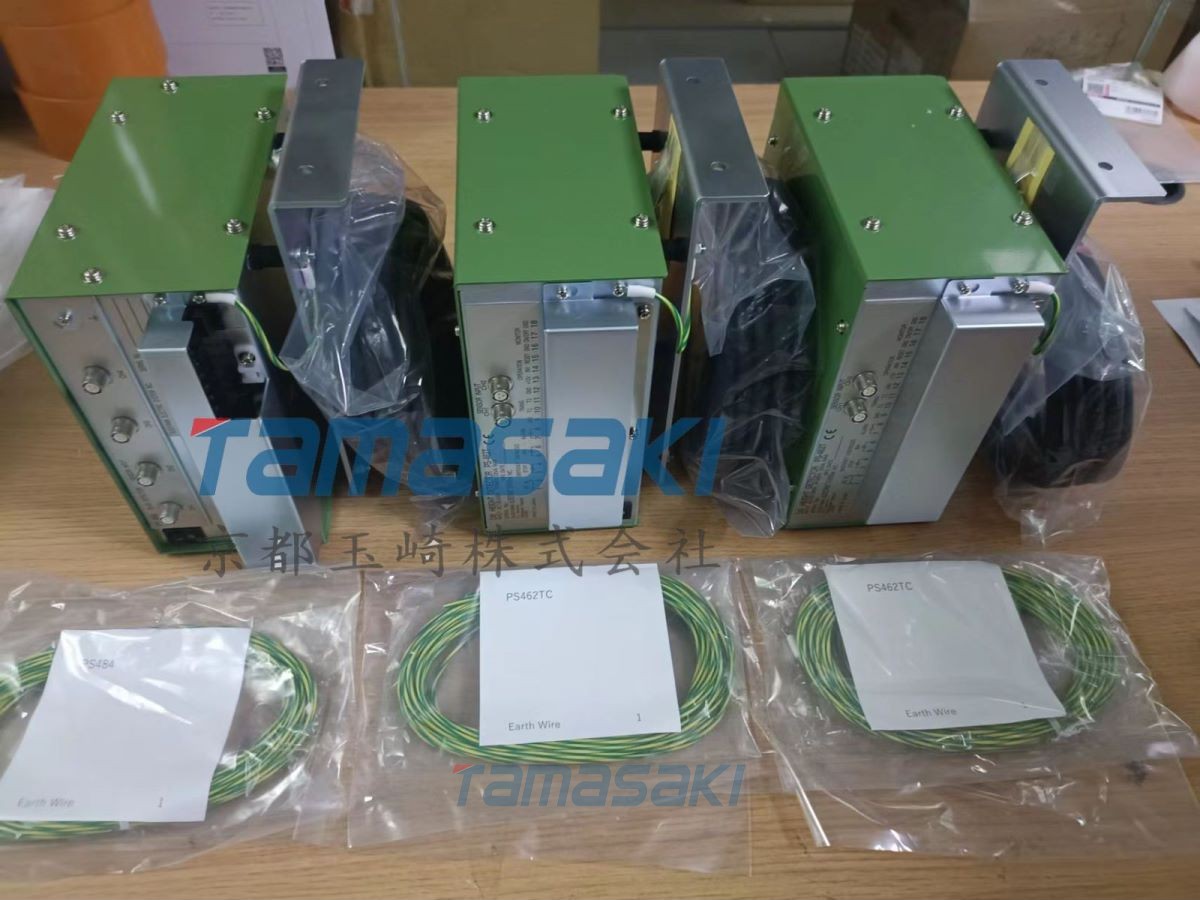

【玉崎仓库现货】日本SUGIYAMA杉山电机模具检测器PS-464TC

【玉崎仓库现货】日本SUGIYAMA杉山电机模具检测器PS-464TC

一、型号含义

• PS‑464TC

• 464：4 通道（同系列：PS‑462TC = 2 通道）

• T：接线方式变更（仅端子台，无 12P 连接器）

• C：面板语言为中文 + 日文

• 完整型号示例：PS‑464TC‑14M5（14m 电缆 + M5 接口）

二、核心定位与用途

• 品牌：日本杉山电机系统（SUGIYAMA ELECTRIC SYSTEM）

• 核心功能：检测冲压下死点位移，异常时立即停机，保护模具与设备

• 适用场景：汽车零部件、电子精密件、五金件的高速冲压线（最高 4000 SPM）

三、关键规格参数

1. 检测性能

• 通道数：4 通道

• 分辨率：0.1μm / 1μm 二选一

• 最大设定值：20.0μm / 200μm 二选一

• 最高转速：4000 SPM

• 传感器安装距离：0.7–1.5 mm（下死点）

• 检测定时：外部定时、内部定时、内角定时（独家，适配触底型模具）

2. 电气与接口

• 电源：100–240 VAC（±10%），50/60 Hz

• 输出：继电器输出（停止 / 报警 / 连续禁止）：250 VAC / 30 VDC，3.0 A

• 输入：复位、启用 / 禁用、操作禁止（DC12V 无电压触点型）

• 显示：数字显示 + 61 点微型条图指示器

• 环境：0–55°C，35–85% RH（无凝露）

3. 物理与功能

• 尺寸：约 200（W）× 98.5（H）× 190（D）mm

• 重量：约 3.0 kg

• 存储：99 组模具参数；1000 条错误记录

• 特色功能：

• 电缆长度自动补偿（3m/5m/10m/14m 可选）

• 传感器安装间隙实时显示（无需塞尺）

• 传感器断路检测（断线 / 未接时报警停机）

四、与 PS‑48x 系列区别

• PS‑464TC：下死点 / 模高检测，侧重位移精度，无以太网，价格更低

• PS‑484C：跳屑 / 顶起检测，侧重高速响应，带以太网，适合数据化产线

•
