B-72WJ 是日本 YAMAMOTO-MS（山本镀金试验器） 出品的 螺旋式电镀内应力测试仪（螺旋应力计），严格遵循 JIS H8626 标准，用于精确测量电镀 / 化学镀层的内部应力。

一、基本信息

• 品牌：YAMAMOTO-MS (山本镀金)

• 型号：B-72WJ

• 别称：螺旋收缩仪、电镀应力测试仪

• 标准：JIS H8626 (ASTM B636 可选)

• 适用：电镀、化学镀（尤其碱性镀液）

• 电源：AC 100V (50/60Hz)

• 重量：约 8.8kg

•


二、测量原理（螺旋试片法）

1. 核心部件：B-72-P14A 螺旋试片（0.2mm 超薄金属片）

2. 过程

• 试片一端固定，一端自由

• 电镀时，镀层收缩 / 膨胀 → 试片螺旋形变

• 传感器捕捉形变 → 换算为内应力值（MPa）

3. 优势：灵敏度极高，可测 0.5μm 薄膜、初始应力、二次镀覆应力

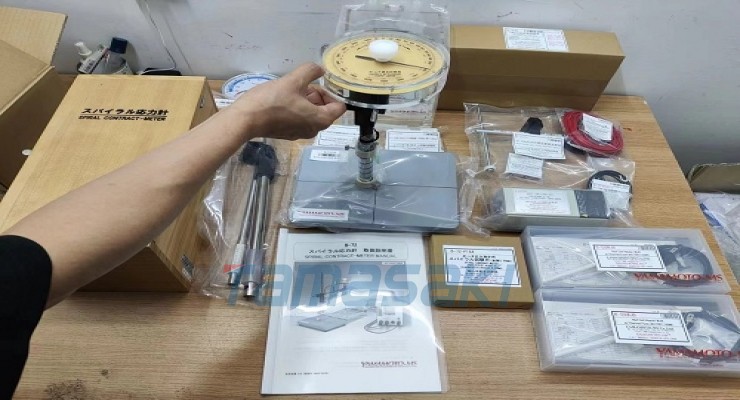

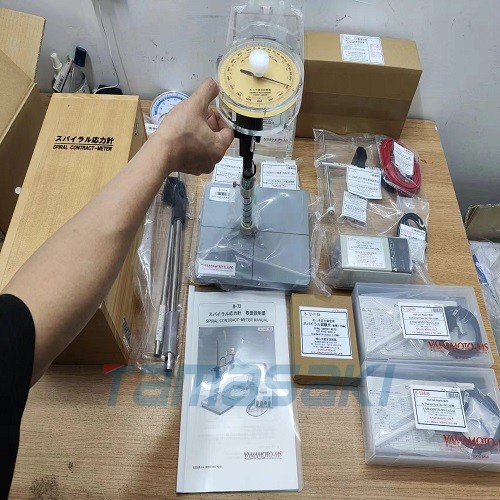

三、标准配置（一套齐全）

• B-72-P01WJ：2500mL 专用镀槽

• B-72-P02：螺旋应力计本体（应变传感器）

• B-72-P14A：标准螺旋试片（0.2mm，5 片）

• B-72-P19A：支架 / 固定组件

• B-93C：数字温度控制器（1kW）

• B-58WJB：加热器（带温度保险丝）

• 电解脱脂 / 冲击镀夹具

四、关键特点

• JIS 标准：完全符合电镀内应力测试规范

• 高精度：可测微小应力、薄镀层、低应力镀层

• 温控精准：B-93C 控温 ±1.0℃

• 碱性兼容：可直接用于碱性镀液

• 开箱即用：含脱脂 / 冲击夹具，无需额外准备

• 数据稳定：重复性好，支持连续监测

五、典型应用

• 电镀工艺研发：优化镀液、电流、温度，降低内应力

• 质量控制：来料 / 出货镀层应力检验

• 半导体 / 电子：晶圆、引线框架、连接器镀金 / 镀银应力

• 汽车 / 航空：零部件防腐镀层可靠性评估

• 医疗：支架、植入物镀膜应力控制

六、常用配件（选配）

• 低应力试片：B-72-P14B（测极低应力镀层）

• PC 软件：自动记录、应力 - 时间曲线、报表

• YPP 系列电源：专用电镀电源（同步控制）

七、同系列选型

• B-72WJ：2.5L 槽（JIS 标准）

• B-72W-YTC300：4L 槽（ASTM 标准）

八、使用要点

1. 试片必须洁净、无应力、无划痕

2. 严格控温（B-93C），减少温度干扰

3. 电流密度、搅拌、时间按标准执行

4. 低应力测量必须用 P14B 低应力试片
