日本海洋电子KAIYODENSHISSBL法水下位置测量装置（水下定位装置） SSBL法水下位置测量装置（水下定位装置） [型号：ALS-20--]

2024-10-12 14:15:46

日本海洋电子KAIYODENSHISSBL法水下位置测量装置（水下定位装置） SSBL法水下位置测量装置（水下定位装置）  [型号：ALS-20**]

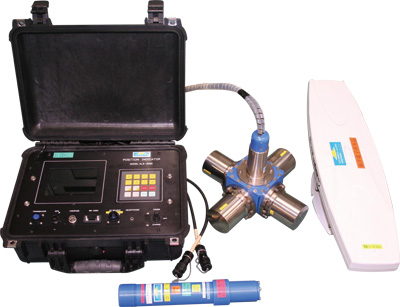

SSBL法水下位置测量装置（水下定位装置）

[型号：ALS-20**]

该系统由控制单元、传感器和水下应答器组成，并在控制单元屏幕上显示应答器的位置。主屏上可显示相对位置、距离等。
此外，通过连接 D-GPS 方向/倾斜仪并将主机 CPU 连接到外部输出，可以显示绝对位置（纬度和经度）。

控制单元部分
方法	SSBL（超短低音线）
测量距离	500（米；1m 步长），或 50.0（米；0.1m 步长）
测量深度	150,300（米；1m分辨率），或15.0、30.0（米；0.1m分辨率）；树脂、SUS订购；
测量间隔	5 至 15（秒；出厂设置）
最大控制数量	6（通道；应答器数量）
传输频率	19.608～22.739(kHz)
接收频率	19.231(千赫兹)
显示方式	本船中心距离/坐标显示
显示范围	50、100、250、500、1000（米）等，分3至5阶段选择展示（选择性生产）
电源	AC100或110(V)±10%; 50-60(Hz) / DC12(V)±10%
重量	约10kg（含传感器）
尺寸	宽360×长200×高217
应答器部分（小型；可提供其他尺寸）
接收频率	19.608～22.739(kHz)
接收灵敏度	150(μV)
响应频率	19.231(千赫兹)
响应输出	2（宽）
电源	9（五）
使用期限	大约 2（天）；取决于调用次数
重量	空气中0.6(kg)、水中0(kg) *数字由树脂制成
尺寸	φ48(最大56)×L297(mm)
使用水深	树脂：~150(m)/SUS：~300(m)
