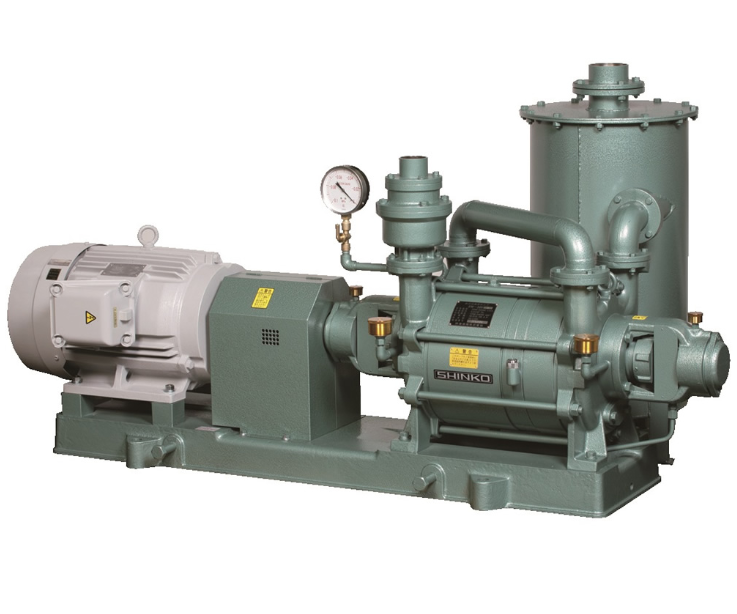

日本SHINKO SEIKI玉崎水环式真空泵SW-S7循环水真空泵

日本SHINKO SEIKI玉崎水环式真空泵SW-S15循环水真空泵

日本SHINKO SEIKI玉崎水环式真空泵SW-25S循环水真空泵

【结构/原理】

水环泵主体由圆形壳体和叶轮组成，叶轮与壳体偏心安装。

当壳体内放入适量的密封水，叶轮旋转时，由于离心力的作用，大质量的密封水沿壳体内壁形成如图所示的同心环形状。

当叶轮旋转时，水封环内壁和叶轮叶片围成的空间的体积发生变化。

利用这一点，安装在叶轮侧壁或内壁上的吸力发生变化。并通过排气口连续排气。高速旋转实现高效排气。

另外，水封起到密封作用，保证吸入的气体排出。

【特点】

由于是水封式，因此可以排出易燃、腐蚀性气体。

由于是水封式，因此适合排出含有水蒸气或水滴的气体。

两级泵提供低于 3×10 4 Pa的高性能。
