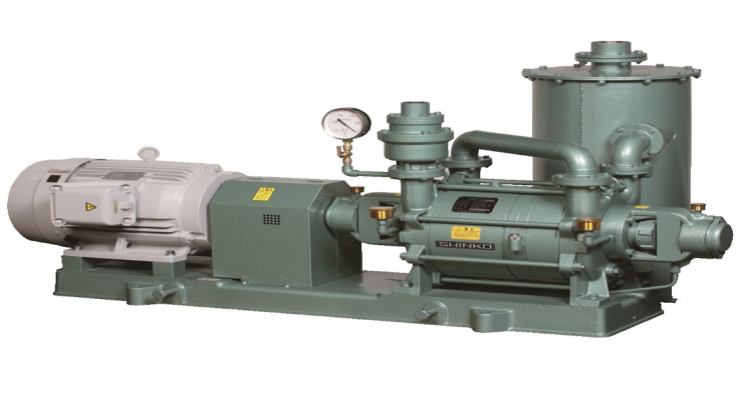

玉崎SHINKO SEIKI水环式真空泵空气喷射器SAE-25

【结构/原理】

水环泵主体由圆形壳体和叶轮组成，叶轮与壳体偏心安装。

当壳体内放入适量的密封水，叶轮旋转时，由于离心力的作用，大质量的密封水沿壳体内壁形成如图所示的同心环形状。

当叶轮旋转时，水封环内壁和叶轮叶片围成的空间的体积发生变化。

利用这一点，安装在叶轮侧壁或内壁上的吸力发生变化。并通过排气口连续排气。高速旋转实现高效排气。

另外，水封起到密封作用，保证吸入的气体排出。

水环真空泵选项

[空气喷射器]

通过在水环泵的吸入口安装空气喷射器，可以获得低于密封液的蒸气压的真空度。

另外，由于通过导入大气来驱动空气喷射器，

因此水环泵的吸入口的压力为(8×10 3～1.3×10 4 Pa)。

从而降低了泵的运行噪音，而驱动功率几乎保持不变。
