3轴加速度传感器NP-2506能同时检测XYZ三个振动方向,ONOSOKKI小野

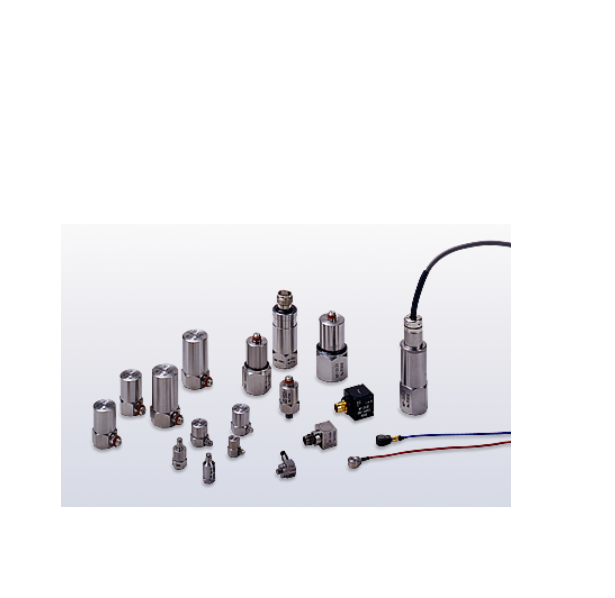

将机械系统的振动加速度量量化成与振动加速度成比例的电信号的传感器即所谓的加速度传感器。
3轴加速度传感器能同时检测XYZ三个振动方向,拥有电荷输出型和内置放大器型的产品阵容。
而且，还增加了对应TEDS的加速度传感器。
特长
由于是振动子*1方式的传感器，不需要基准点。直接将传感器连接到被测对象即可进行测量。
和其他的振动传感器相比，体积小，重量轻，能简单地安装在被测对象上，使用起来简单又方便。
动态范围宽，能从微小的加速度开始测量。
机械强度大，适合测量具有比较大的加速度或具有冲击加速度的物体。
一般共振频率较高，工作频率范围较宽，即使在很宽的频率范围内也可以做到无波形失真的测量。
根据使用目的和使用条件提供合适的传感器。
对应JCSS校准
| 电荷输出型 | 内置放大器型 | |||||
| 特点 | 超小型 3轴 | 超小型 3轴 NEW | 小型 3轴 | 通用 3轴 | TEDS 对应 小型 3轴＊3 NEW | TEDS 对应 通用 3轴＊3 |
|---|---|---|---|---|---|---|
| 构造 | 剪切型 | 剪切型 | 剪切型 | 剪切型 | 剪切型 | 剪切型 |
| 型号 | NP-2506 | NP-3550 | NP-3560B | NP-3572 NP-3574 | NP-3564N10 | NP-3576N20 NP-3578N20 |
| 外观 |  |  |  |  |  |  |
| 灵敏度＊1 | 0.04 pC/(m/s2) ±20 % | 1.02 mV/(m/s2) ±20 % | 1.02 mV/(m/s2) ±10 % | 1.0 mV/(m/s2) ±10 % (NP-3572) | 10 mV/(m/s2) ±10 % | 1 mV/(m/s2) ±10 % |
| 10 mV/(m/s2) ±10 % (NP-3574) | 10 mV/(m/s2) ±10 % | |||||
| 静电容量 | 580 pF ±20 % (包含电缆) | - | - | - | - | |
| 共振频率 | 60 kHz 以上 | 50 kHz以上 | 約 55 kHz | 15 kHz以上 (X轴) 45±5 kHz (Y，Z轴) | 55 kHz以上 (Z轴) | 16 kHz以上 (X轴) 47±5 kHz (Y，Z轴) |
| 频率范围 | (X・Y・Z轴共通) fc～1 kHz ±5 % fc～5 kHz ±10 % fc～20 kHz ±3 dB | (X轴) 2 Hz～5 kHz ±5 % (Y,Z轴) 2 Hz～8 kHz ±5 % | (X轴) 2 Hz～5 kHz ±5 % (Y,Z轴) 2 Hz～10 kHz ±5 % | (X,Y轴) 1 Hz～5 kH z±10 % (Z轴) 1 Hz～8 kHz ±10 % | (X,Y轴) 2 Hz～7 kHz ±5 % (Z轴) 2 Hz～10 kHz ±5 % | (X轴) 1 Hz～5 kHz ±1 dB (Y、Z轴) 1 Hz～ 8 kHz ±1 dB |
| (X,Y轴) 0.5 Hz～10 kHz ± 3dB (Z轴) 0.5 Hz～18 kHz ± 3dB | (X轴) 0.8 Hz～8 kHz ±3 dB (Y,Z轴) 0.8 Hz～10 kHz ±3 dB | |||||
| 最大测量加速度 | 25,000 m/s2 | 4,905 m/s2 | 4,900 m/s2 | 4,000 m/s2 (NP-3572) | 450 m/s2 | 3600 m/s (NP-3576N20) |
| 400 m/s2 (NP-3574) | 360 m/s2 (NP-3578N20) | |||||
| 耐冲击性 | 50,000 m/s2 | 49,050 m/s2 | 98,100 m/s2 | 30,000 m/s2 | 30,000 m/s2 | 30,000 m/s2 |
| 使用温度范围 | -50～+160 °C | -54～+121 °C | -54～+121 °C | -50～+110 °C＊2 | -50～+110 °C (TEDS通信时 : –40～+85 °C) | -40～+85 °C |
| 输出阻抗 | - | 200 Ω以下 | 200 Ω以下 | 1 kΩ以下 | 500 Ω以下 | 400 Ω以下 (NP-3576N20) |
| 1 kΩ以下 (NP-3578N20) | ||||||
| 本体噪声 | - | 30 μVrms 0.03 m/s2rms [TYP] | 30 μVrms 0.03 m/s2rms [TYP] | 40 μVrms以下 0.04 m/s2rms以下 (NP-3572) | 40 μVrms以下 0.004 m/s2rms以下 | 40 μVrms以下 0.04 m/s2rms (NP-3576N20) |
| 40 μVrms以下 0.004 m/s2rms以下 (NP-3574) | 40 μVrms以下 0.004 m/s2rms (NP-3578N20) | |||||
| 驱动电源 | - | 22～30 VDC 2～20 mA 恒定电流驱动 | 18～30 VDC 2～20 mA 恒定电流驱动 | 21～30 VDC 0.5～5 mA 恒定电流驱动 | 21～30 VDC 2～5 mA 恒定电流驱动 | 18～25 VDC 0.5～5 mA 恒定电流驱动 |
| 绝缘阻抗 | 10,000 MΩ以上 (DC 50 V) | |||||
| 质量 | 1.2 g＊4 | 1.0 g | 5.3 g | 8.1 g | 4.4 g | 11.1 g |
| 接地／绝缘 | 外壳接地 | 外壳接地 | 外壳接地 | 外壳接地 | 外壳接地 | 外壳接地 |
| 外壳材质 | 钛合金 | 钛合金 | 钛合金 | 铝合金 | 钛合金 | 钛合金 |
| 外形尺寸 (mm) | (W)X(D)X(H) 8 X 7 X 5.5 | (W)X(D)X(H) 6.35 X 6.35 X 6.35 (不包含突出部位) | (W)X(D)X(H) 10.2 X 10.2 X 10.2 (不包含突出部位) | (W)X(D)X(H) 14.2 X 14.2 X 14.2 (不包含突出部位) | (W)X(D)X(H) 10 X 10 X 10 (不包含突出部位) | (W)X(D)X(H) 14.2 X 14.2 X 14.2 (不包含突出部位) |
| 接插头 | 电缆: 直接抽出 3 m 直径 φ0.8 mm(3条) 插头: 10-32同轴 (袖珍型接插件) | 8-36(4针)接插件 横向抽出 | 1/4-28(4针)接插件 横向抽出 | DR-4S-4 横向抽出 | CZ710 横向抽出 | DR-4S-4 横向抽出 |
| 电缆 | - | NP-0272/0273/0274 NP-0291＊5 | NP-0252/0262 | NP-0222/0232 | NP-0332/0322 | NP-0222/0232 |
