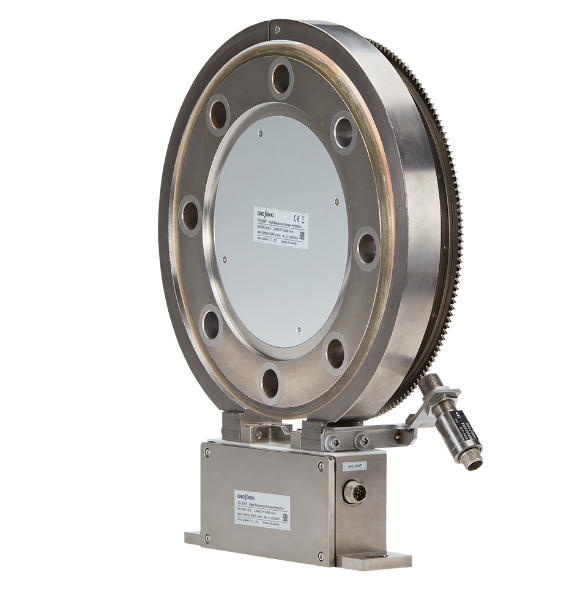

ONOSOKKI小野-法兰型高刚性扭矩传感器TQ-3507
TQ-3507法兰型高刚性扭矩传感器，着眼于扭矩容量为5kNm的市场，
其感应微小扭矩波动的准确性可以满足客户的精确测试需求。
| 额定扭矩 | ±5,000 N・m | |||
|---|---|---|---|---|
| 额定灵敏度 | 输出频率与额定扭矩之比 | 15,000-5,000)/(5,000-(-5,000))= 1 Hz/(N・m) | ||
| 扭矩为零时的频率偏置 | 10,000 Hz | |||
| 额定输出频率 | 加载正额定扭矩时 | 15,000 Hz | ||
| 加载负额定扭矩时 | 5,000 Hz | |||
| 额定温度范围内 的输出変化 | 温度変化10 ℃后 的灵敏度变动 | ＜±0.1 %F.S. ＜±0.015 %F.S. (选购件 TQ-0901) | ||
| 温度変化10 ℃后 扭矩零点的变动 | ＜±0.05 %F.S. ＜±0.015 %F.S. (选购件 TQ-0901) | |||
| 非线性误差(包括非线性迟滞误差) | ＜±0.05 %F.S. ＜±0.02 %F.S. (选购件 TQ-0435) | |||
| 额定转速 | 8,000 r/min | |||
| 最大负载 | 最大扭矩 | 10 kN·m （额定扭矩的200 %） | ||
| 破坏扭矩 | ＞20 kN·m 以上 (额定扭矩的 400 %) | |||
| 最大轴向力 | 22 kN | |||
| 最大径向力 | 30 kN | |||
| 最大弯矩 | 2.5 ｋN・m | |||
| 机械量 | 抗扭刚度 | 13,000 kN・m/rad | ||
| 抗弯刚度 | 54 kN・m/deg | |||
| 惯量 | 102×10-3 kgm2 * (转速传感器带测速齿轮)：107×10-3 kgm2 | |||
| 根据ISO1940的平衡等级 | G2.5 | |||
| 电源电压 | DC24 V （18 ～ 30 V） | |||
| 消耗电流 | ＜210 mA (电源电压24 V时) | |||
| 消耗电力 | ＜25 W | |||
| 基准温度 | 25 ℃ | |||
| 额定温度范围 | 10 ～ 60 ℃ | |||
| 允许温度范围th> | -10 ～ 60 ℃ | |||
| 允许湿度范围 | 20 ～ 85 % 不结露 | |||
| 保存温度范围 | -20 ～ 70 ℃ | |||
| 保存湿度范围 | 20 ～ 85 % 不结露 | |||
| 重量 | 传感器本体(转子): 11.3 kg *带转速检测齿轮: 11.6 kg | |||
| 固定部(定子): 1.7 kg | ||||
| CE标志 | EMC指令 | 2014/30/EU 規格EN 61326-1 | ||
| RoHS指令 | 2011/65/EU 規格EN IEC 63000 | |||
| 使用环境 | 屋内使用 | |||
| 付属品 | 使用说明书 X 1 检查成绩书 X 1 扭矩铭板(标签)预备品 X 1 | |||
