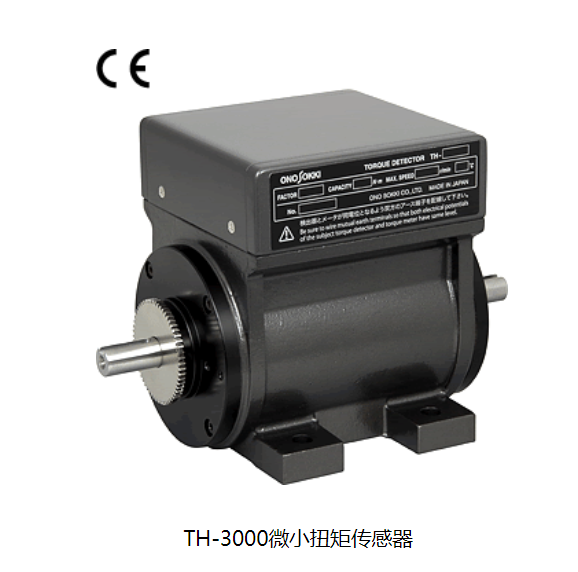

TH-3000系列电磁诱导相位差式微小容量/高速型扭矩传感器，

具有高精度和优异的响应特性，适用于200 mN.m以下的微小扭矩测量。

根据适用转速范围的不同，有标准转速型(TH-3000系列)和高转速型(TH-3000H系列)。

可以高精度，高分辨率地测量小型精密电机以及机械构造的输出扭矩，

同时由于具有优异的响应特性，还可进行实际使用转速条件下的扭矩波动。

适合于节能低噪的小型旋转体的研发测试。提供50 mN•m、100 mN•m、200 mN•m共3个扭矩范围规格。

特长

• 高速响应可以测量最大5 kHz的扭矩变动。(*1)

• 高转速对应

高转速型TH-3000H系列的最大转速为 25000 r/min。合适向高转速化发展的小型电机的性能测试。

• 高精度

测量精度为±0.2 ％/全量程。(*2)

• 耐超负荷构造

采用独自的耐超负荷构造，保护高灵敏度的检测部分。万一，施加3 Nm的扭矩也不会损坏。

• 抗噪性能优异

信号电缆，50 m为止，不需要进行匹配调试。测量部的信号输出，采用抗噪的线驱动方式。生产线上也能方便使用。

• 与MD系列相同的装配尺寸

由于装配尺寸相同可简单更新替代MD系列微小扭矩传感器。能够使用联轴器，并且轴端较长便于使用。

• 耐久性能优异

非接触的电磁诱导相位差方式，旋转部与测量部没有磨耗。故障少易于维护保养。
