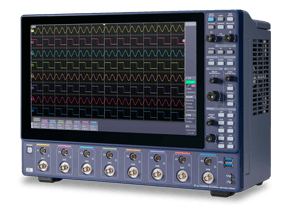

IWATSU岩崎数字示波器 DS-8000系列 DS-8108/DS-8104高分辨率示波器
IWATSU岩崎数字示波器 DS-8000系列 高分辨率示波器数字示波器 DS-8000系列高分辨率示波器大屏15.6英寸全高清直观的操作性触摸面板和按钮/旋钮和鼠标最大8路高分辨率12bit（相当于高分辨率模式16bit）最大内存长度120M点标配高速数据传输比我们之前的型号快 15 倍DS-8000系列准确显示测量信号，最大频段为1GHz，最大通道数为8CH，采样速度为5GS/s（通道组合时）
IWATSU岩崎数字示波器 DS-8000系列 高分辨率示波器
数字示波器 DS-8000系列
高分辨率示波器
大屏15.6英寸全高清
直观的操作性触摸面板和按钮/旋钮和鼠标
最大8路
高分辨率12bit（相当于高分辨率模式16bit）
最大内存长度120M点标配
高速数据传输比我们之前的型号快 15 倍
DS-8000系列准确显示测量信号，最大频段为1GHz，最大通道数为8CH，采样速度为5GS/s（通道组合时），垂直分辨率为12bit。通过比其他公司快 4 倍的高速启动和 15.6 英寸全高清触摸屏，显着提高测量效率。
主要规格
最高频率
：高达 1GHz
记忆长度
：最大120M点
模拟通道数
：4或8
垂直分辨率
：12位
应用实例
观察功率器件的开关状态（ON电压等）
雷电浪涌波形观测
观察汽车逆变器的电压、电流、传感和ECU信号波形
检查设备上电时的行为，检查电源转换器的稳定性，并观察编码器脉冲等波形失真的变化。
大屏幕/直观操作
只需轻触按钮和旋钮即可轻松更改设置。全高清显示屏提供高可视性，因此您不会错过波形的每个细节。
快速启动
打开电源后，启动速度很快（约30秒，比其他公司快4倍），因此您想使用时可以立即开始测量。
高分辨率、低噪音
可以使用高分辨率 12 位 ADC（高分辨率模式下高达 16 位）显示波形。
非常适合汽车、零部件和半导体的设计、生产和质量保证部门。
宽带和多达 8 个通道
最高频段1GHz，最多8个通道，支持广泛的应用。
DS-8000主要规格
1GHz型号500MHz型号350MHz型号
| 模型 | DS-8108 | DS-8104 | |
|---|---|---|---|
| 模拟通道数 | 8 | 4 | |
| 频带 | 1GHz | ||
| 输入阻抗 | 50Ω±1.5% / 1MΩ±1%//16pF±2pF | ||
| 输入连接 | 接地、DC1MΩ、AC1MΩ、50Ω | ||
| 输入灵敏度 | 1mV 至 1V/div（50Ω，1-2-5 序列） 1mV 至 10V/div（1MΩ，1-2-5 序列） | ||
| ADC分辨率 | 实时：12位，高分辨率模式：最高16位 | ||
| 水平扫描范围 | 200ps/格~50s/格 | ||
| 时基精度 | 10ppm以下 | ||
| 采集内存长度 | 60M点（使用所有通道时）/120M点（组合通道时） | ||
| 采样率 | 5GS/s @12 位（通道组合时） 2.5GS/s @12 位（使用所有通道时） | ||
| 扳机 | 边沿、边沿 OR、边沿交替、脉冲宽度、周期、模式、 串行触发（UART、I2C、SPI） | ||
| 触发耦合 | 交流、直流、高频抑制、低频抑制、噪声抑制 | ||
| 外部触发器 （选件 DS-601） | 输入电阻：约 10kΩ / 工作输入范围：0 至 +5v 触发阈值：+0.5V、+1.2V / 工作频率：最大 100MHz（使用外部 50Ω 端接时） | ||
| 算术处理 | 加法、减法、乘法、除法、积分、微分、绝对值、反转、FFT | ||
| 自动测量 | 电压 [12 项] | 最大值、最小值、峰峰值、有效值、循环有效值、平均值、循环平均值、顶部、基值、顶基、+过冲、-过冲 | |
| 时间 [14 项] | 转换时间、上升(20-80%)、下降(80-20%)、上升(10-90%)、下降(90-10%)、上升(电平)、下降(电平)、频率、周期、数量正脉冲数、负脉冲数、正脉冲宽度、负脉冲宽度、占空比 | ||
| 其他[9项] | 微分、积分、积分（绝对值）、积分（正数）、积分（负数）、偏斜（%）、偏斜（电平）、相位（%）、相位（电平） | ||
| 频率计数器 | 显示位数：6位/频段：4Hz至1GHz（上限为各型号频段） 测量精度：10ppm | ||
| 展示 | 15.6 英寸、全高清 (1920 x 1080)、电容式触摸屏 | ||
| 远程接口 | 以太网（10/100/1000Base-T）、USB3.0 | ||
| 电源 | 100~240V交流，50/60Hz | ||
| 能量消耗 | 360伏安（325瓦） | ||
| 外形尺寸 | 445（宽）×324.6（高）×200（深）毫米 | ||
| 重量 | 约11.5公斤 | ||
| 配件 | 面板盖、电源线、4 个无源探头、使用说明书 (CD)、附件存储盒 | ||
| 标准价格（不含税 | |||
| 选项 | DS-821 开关分析软件 DS-601 外部触发输入功能 | ||
