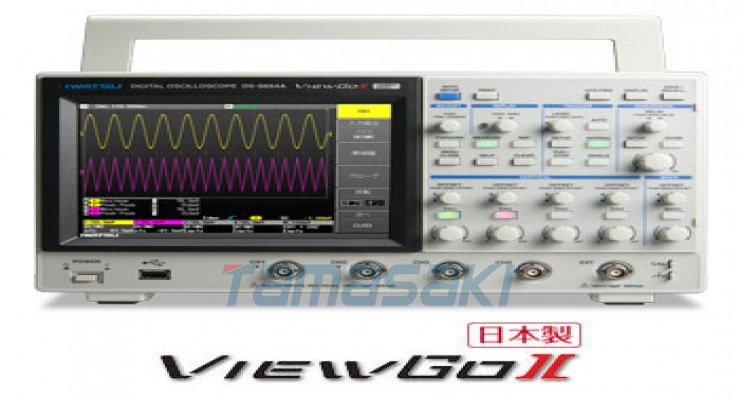

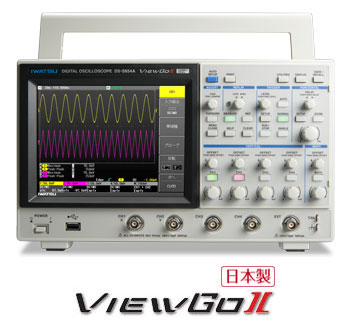

IWATSU岩崎数字示波器DS-5600A系列DS-5654A DS-5652A DS-5634A
IWATSU岩崎数字示波器DS-5600A系列DS-5654ADS-5652ADS-5634A数字示波器“ViewGoⅡ”DS-5600A系列规格DS-5654ADS-5652ADS-5634ADS-5632ADS-5624ADS-5622ADS-5614ADS-5612A标准价格（不含税）78万日元68万日元59万日元52万日元38万日元31万日元328,000日元27万日元频段（-3dB）5
IWATSU岩崎数字示波器DS-5600A系列DS-5654A DS-5652A DS-5634A
数字示波器“ViewGoⅡ”DS-5600A系列规格
| DS-5654A | DS-5652A | DS-5634A | DS-5632A | DS-5624A | DS-5622A | DS-5614A | DS-5612A | |
|---|---|---|---|---|---|---|---|---|
| 标准价格（不含税） | 78万日元 | 68万日元 | 59万日元 | 52万日元 | 38万日元 | 31万日元 | 328,000日元 | 27万日元 |
| 频段（-3dB） | 500兆赫 | 350兆赫 | 200兆赫 | 100兆赫兹 | ||||
| 上升时间 （典型值） | 750马力 | 1纳秒 | 1.75纳秒 | 3.5纳秒 | ||||
| 输入通道数 | 四 | 2 | 四 | 2 | 四 | 2 | 四 | 2 |
| 最大采样率 | 2GS/s（通道组合时）、1GS/s（使用所有通道时） | |||||||
| 等效采样率 | 100GS/秒 | |||||||
| 峰值检测分辨率 | 1纳秒 | |||||||
| 平均功能 | 2至65536次（2步的幂） | |||||||
| 平均 计数显示功能 | 在屏幕上显示执行次数 | |||||||
| 记忆长度 | 5M 点/通道（2 个通道组合时）、2.5M 点/通道（所有通道） | |||||||
| 垂直分辨率 | 8 位（启用高分辨率计算时：最大 12 位） | |||||||
| 垂直分辨率显示功能 | 显示分辨率位 | |||||||
| 输入电压范围 | 2mV/格 ~ 10V/格 (1MΩ) 2mV/格 ~ 2V/格 (50Ω) | |||||||
| 失调电压 | 2mV/格 ~ 50mV/格: ±1V, 50.2mV/格 ~ 500mV/格: ±10V, 502mV/格 ~ 10V/格: ±100V | |||||||
| 直流增益精度 | ±(1.5% + 0.5% 满量程) | |||||||
| 最大输入电压 | ±400V峰值（1MΩ），5Vrms（50Ω） | |||||||
| 带限滤波器 | 模拟方式：100MHz、20MHz、2MHz、200kHz | 模拟方式：20MHz、2MHz、200kHz | ||||||
| 数字方法：从LPF、HPF、SMA中选择，通道独立 | ||||||||
| 输入耦合 | 接地、直流1MΩ、交流1MΩ、直流50Ω | |||||||
| 输入阻抗 | 1MΩ±1% //16pF, 50Ω±1% | |||||||
| 探针感应 | 自动检测：1:1、10:1、100:1、1000:1 手动设置：1:1、5:1、10:1、20:1、50:1、100:1、200:1、500 :1、1000:1、2000:1 | |||||||
| 时间轴范围 | 500ps/格 ~ 50s/格 | 1ns/格 ~ 50s/格 | 2ns/格 ~ 50s/格 | 5ns/格 ~ 50s/格 | ||||
| 标准探头 | SS-0150R（通道数标准附件） | SS-0130R（通道数标准附件） | ||||||
| 滚动模式 | 50ms/div ~ 50s/div（最大 100kS/s） | |||||||
| 时钟精度 | ±10ppm | |||||||
| 触发功能 | ||||||||
| 触发功能 | 边沿、边沿交替、边沿 OR、脉冲数、脉冲宽度、周期、缺失、TV、模式（OR、NOR、AND、NAND）、 串行（UART、SPI、I2C） | |||||||
| TV触发（标准）/ 行设置范围选择/ 场选择 | NTSC、PAL、自定义 / 最多 3000 / 1、2、4、8 | |||||||
| 脉冲数触发设定范围 | 1~9999个事件 | |||||||
| 脉宽触发时间设置范围 | 15ns～50s | |||||||
| 周期触发时间设置范围 | 40ns～50s | |||||||
| 跌落触发 时间设定范围 | 50ns～50s | |||||||
| 模式触发 | 或、或非、与、与非 | |||||||
| 触发源/ 状态/ 阈值电平 | 所有通道/高、低、无关/所有通道独立设置 | |||||||
| 串口触发UART | 触发选择 | 启动、停止、奇偶校验错误、数据模式 | 比较数据长度 | 5-8位 | ||||
| 比特率 | 1000bps 至 1Mbps （以 100bps 增量设置） | 信号源 | CH1 至 CH4、EXT （2 通道型号为 CH1、CH2、EXT） | |||||
| 串行触发SPI | 触发选择 | 数据模式 | 比较数据长度 | 4-64位 | ||||
| CS选型 | 正逻辑/负逻辑， 无CS时的空闲时间规范 | 信号源 | CH1 至 CH4、EXT （2 通道型号为 CH1、CH2、EXT） | |||||
| *CH1输入仅用于SCK信号输入：最大20MHz | ||||||||
| 串行触发I2C | 触发选择 | 启动、停止、重新启动、NACK、数据模式 | 比较数据长度 | 7 位/10 位地址处 1 至 5 个字节， EEPROM 读取处 1 个字节（带移位比较） | ||||
| 地址模式 | 从 7 位/10 位/EEPROM 读取中选择 | 信号源 | CH1 至 CH4、EXT （2 通道型号为 CH1、CH2、EXT） | |||||
| 触发源 | 所有通道、EXT (±0.5V)、EXT10 (±5.0V)、线路 | |||||||
| 触发斜率/ 耦合 | 正、负/交流、直流、高频抑制、低频抑制、噪声抑制 | |||||||
| 显示分辨率 | ||||||||
| 显示分辨率 | 7.5英寸彩色TFT液晶显示屏（触摸屏）/VGA：640×480像素 | |||||||
| 显示格式 | YT、XY、XY 触发 | |||||||
| 矢量连接 | 采样点间插值显示、点显示 | |||||||
| 模拟 持久性 | 单色灰度显示、光谱显示 | |||||||
| 持续 显示时间 | 100ms、200ms、500ms、1s、2s、5s、10s、无穷大 | |||||||
| 内部波形存储 （REF 存储器） | 5 波形 | |||||||
| 保存前面板设置 | 5 种设置可保存在内存、USB 存储器中 | |||||||
| 自动设置功能 | 可以启用、禁用设置 | |||||||
| 参数测量、光标、缩放、计算、回放功能 | ||||||||
| 参数测量 | 最大值、最小值、峰峰值、有效值、周期有效值、平均值、周期平均值、顶部、底部、顶部底部、上升过冲、下降过冲、上升时间 20-80%、下降时间 80-20% 、上升时间10-90%、下降时间90-10%、频率、周期、脉冲数（正）、脉冲数（负）、脉冲宽度（正）、脉冲宽度（负）、占空比、积分、偏斜（正/负），偏斜@水平 | |||||||
同时测量/统计显示的数量 | 最多 4 个参数/最大值、最小值、测量次数 | |||||||
| 记录项目、输出目的地 | 记录时间、参数测量结果（条件A、B、C、D）、通过/失败判断结果时 ：弹出屏幕、内存（最多86400项）、记录后：USB存储器 | |||||||
| 过关失败 | 判断方式：参数判断或掩码判断，判断结果：USB存储、BEEP声、 脉冲输出、记录 页搜索功能：选择通过或失败，向前或向后搜索 | |||||||
| 光标 | 时间、幅度、时间和幅度、光标处的值 | |||||||
| 飞涨 | 按前面板上的缩放按钮可在单独的网格上显示放大的波形。 | |||||||
| 算术函数 | 加法、减法、乘法、微分、积分、FFT（最多 8k 点、矩形、汉宁、平顶窗函数） 根据加法、减法或乘法的结果通过微分、积分或 FFT 进行双重运算（9 种模式） | |||||||
| 重新缩放/单位转换 | a＊x+b（x：输入电压，a、b：用户自定义）/伏、安、瓦、°C，无显示 | |||||||
| 重播 | 自动记录波形、保存和回放多达2048个波形 | |||||||
| 频率计数器 | 6位数字 | |||||||
| 界面 | USB 2.0HS 兼容（设备、主机）、LAN (100Base-TX)、 GPIB（工厂选项 DS-576）、AUX 接口（外部选项连接器） | |||||||
| 辅助输出 | 触发输出和通过/失败判断输出可切换 | |||||||
| 波形数据存储 | 以二进制、ASCII、Mathcad、计算 (ASCII)、计算 (Mathcad) 形式保存到 USB 存储器 | |||||||
| 硬拷贝输出 | 将图像以 TIFF、BMP 和 PNG（支持透明胶片）格式保存到 USB 存储器或输出到 PictBridge® 兼容打印机 | |||||||
| 校准信号输出 | 方波1kHz，3Vp-p | |||||||
| 电源/功耗 | AC100V ~ 240V (50Hz / 60Hz), AC100V ~ 120V (400Hz) / 最大 95VA (最大 60W) | |||||||
| 尺寸/体重 | 约 330Wx190Hx124D 毫米 / 约 3.7 千克 | |||||||
| 环境条件 | ||||||||
| 性能保证温度 | 10～35℃ | |||||||
| 工作温度/湿度/海拔高度 | 温度0~40℃/湿度5~80%RH≤30℃（无凝露）， 55%RH以下40℃（无凝露）/海拔2000m以下 | |||||||
| 标准配件 | ||||||||
| 探头（通道数）、电源线 (1)、前面板盖 (1)、使用说明书 (CD-ROM) (1)、用户指南 (1) | ||||||||
| 选项 | ||||||||
| AUX IO CH1/CH2 输出 DS-577 （工厂选件） | AUX IO1：输出添加了偏置电压的 CH1 输入信号，AUX IO2：输出添加了偏置电压的 CH2 输入信号 | |||||||
| AUX IO CH1 输出 DS-578 （工厂选件） | AUX IO1：输出添加了偏移电压的 CH1 输入信号 | |||||||
| GPIB 接口 DS-576 （工厂选件） | GPIB：IEEE488.2 | |||||||
| 探头电源 DS-579 | 我们的有源探头有两个电源 | |||||||
