高压差分探头IWATSU岩崎BumbleBee（バンブルビー）
高压差分探头IWATSU岩崎BumbleBee（バンブルビー）高共模抑制比宽带、高压差分探头BumbleBee 是一款差分探头，支持 400MHz、2kV 差分输入（1kV 共模输入）。非常适合测量来自使用 IGBT 等功率器件的电机驱动器、开关电源、逆变器、转换器等的信号。输入（+、-）和输出上配备过载指示器，4 级衰减器和偏移功能可实现最佳测量。宽带400MHz2kV兼容高共模抑制比4 种衰减
高压差分探头IWATSU岩崎BumbleBee（バンブルビー）
高共模抑制比
宽带、高压差分探头
BumbleBee 是一款差分探头，支持 400MHz、2kV 差分输入（1kV 共模输入）。非常适合测量来自使用 IGBT 等功率器件的电机驱动器、开关电源、逆变器、转换器等的信号。
输入（+、-）和输出上配备过载指示器，4 级衰减器和偏移功能可实现最佳测量。
宽带400MHz 2kV兼容 高共模抑制比 4 种衰减类型（50:1、100:1、250:1、500:1） 可与任何具有 50Ω 输入的仪器一起使用

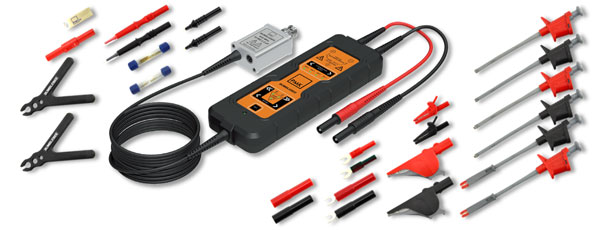

大黄蜂机身及配件
使用探头尖端适配器2 页脚固定
使用可选双支架和3D 定位器
进行固定的示例
使用探针适配器将探针直接焊接到电路板上，可以抑制波形失真。
探头控制盒（单独出售）
*使用主机时需要探头控制盒。
为主机供电并通过 USB 或可选以太网对其进行控制。控制软件作为 USB 存储器包含在探头控制盒中。
探头控制箱软件屏幕

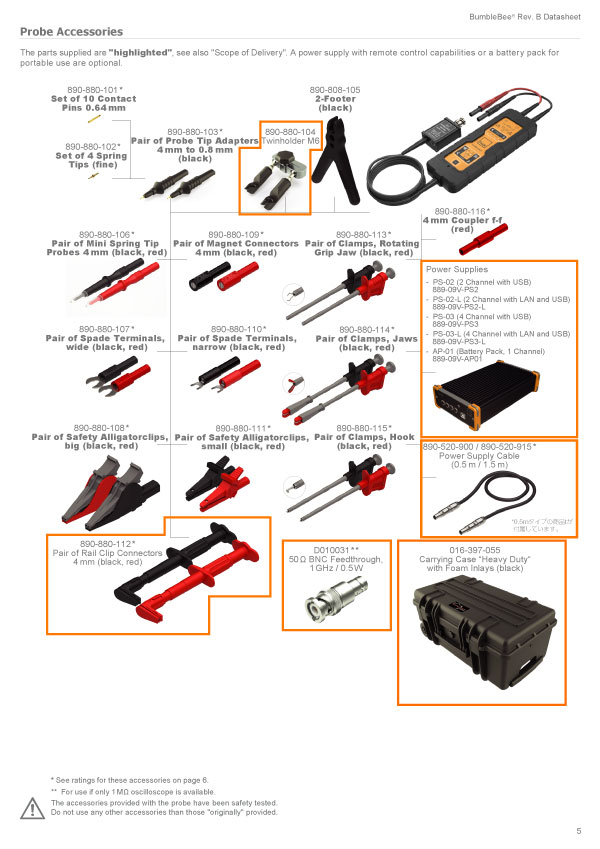

配件配置图
* +23℃使用电源 PS-02 时的电气特性 该产品由德国 PMK GmbH 制造。 请注意，产品正在开发中，规格可能会发生变化，恕不另行通知。
<p class="aligncenter" 规格
物品 内容 产品编号 熊蜂 阻尼比（可切换） 50:1 100:1 250:1 500:1 频段
（-3dB）输入电压50V 300兆赫 400兆赫 输入电压500V - 300兆赫 输入电压1000V - 300兆赫 上升时间（10% 至 90%） 输入电压50V 1.2纳秒 875马力 输入电压500V - 1.2纳秒 输入电压1000V - 1.2纳秒 典型噪声（有效值）*1 55毫伏 75毫伏 传播延迟时间（典型值） 10纳秒 最大输入电压 测量类别Ⅰ 2,000 Vrms 6,000 V 瞬态过压 测量类别Ⅲ 1,000 Vrms CATⅢ 污染等级 2 差分输入电压（DC+AC峰值） ±200V直流 ±400V直流 ±1,000V 直流 ±2,000V 直流 共模输入电压 ±2,000V 峰值（±1,400V 有效值） 直流增益精度 ±0.7% ±0.35% 偏置范围*2 ±3V 偏移分辨率*2 15位/最小步长<100μV 偏移漂移*2 150μV/℃ 40μV/℃ 输入
阻抗接地输入 5兆欧//4pF 差分输入 10兆欧//2pF 测量仪器的输入阻抗*3 50Ω 共模
信号抑制比（Typ. MRR）直流 >80分贝 100kHz >70分贝 1兆赫兹 >62分贝 3.2兆赫兹 >50分贝 探头控制箱 PS-02（2 通道）、PS-03（4 通道）
*为主机供电并通过 USB 或可选以太网控制主机。控制软件作为 USB 存储器包含在探头控制盒中。机构规格 身体质量 370克 电缆长度 输入引线（25cm），输出电缆2m 连接器 输入侧 2 x 4 mm（公头），输出侧 BNC（公头） 环保
性能高度 工作时：2,000m以下非工作时：15,000m以下 温度 探针组 工作温度 0°C 至 +50°C 非工作温度 -20°C 至 +70°C 仅输入引线 工作温度 -40°C 至 +85°C 最大相对湿度 低于 80% RH +31°C 至 40% +50°C 的线性插值范围
*1 宽带噪声，带宽限制 30MHz
*2 输出侧
*3 最佳波形和避免损坏探头的建议
