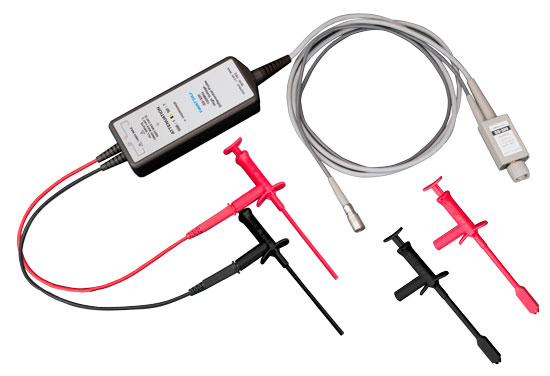

高压差分探头SS-320日本IWATSU岩崎
支持最大差分工作电压1.4kV（DC+ACpeak）
使用示例

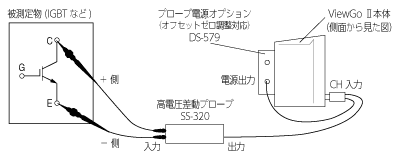

ViewGoII DS-5600A 系列 使用电源选项时

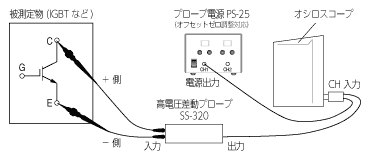

使用外部电源时
附件外形图

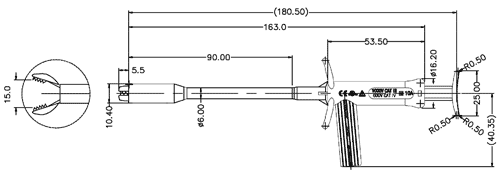

鳄鱼夹（标准配件）

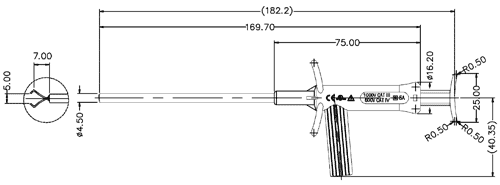

柱塞钩夹（标准附件）
规格
| 型号 | SS-320 |
|---|---|
| 频带 | DC 至 100 MHz (-3 dB) *参见降额特性 |
| 阻尼比 | 50:1、500:1 |
| 准确性 | ±2% (20°C 至 30°C) *连接至输入阻抗为 1 MΩ 的示波器时 ±1% |
| 直流共模抑制比 | -70 dB*输入电压 500 VDC |
| 交流共模抑制比 | -80 分贝 (50 赫兹/60 赫兹) / -50 分贝 (100 赫兹) / -50 分贝 (1 兆赫) |
| 传输延迟 | 12.5 ns（500:1，典型值）、13.5 ns（50:1，典型值） |
| 输入 R//C | 从每个输入到 GND，4 MΩ 或以上 // 7.0 pF 或以下 |
| 输入之间 | 8 MΩ 或以上 // 3.5 pF 或以下 |
| 最大差分工作电压 | ±1400V（直流+交流峰值，500:1），±140V（直流+交流峰值，50:1） |
| 最大共模工作电压 | ±1400 V（直流 + 交流峰值），或 ±1000 Vrms |
| 最大无损 （差模、共模） | ±1500V（直流+交流峰值），1300Vrms |
| 最大输出电压范围 | 连接至 ±2.8 V*1 MΩ ±1 % 示波器 |
| 输出偏移 | 可与其他设备组合调节 |
| 连接器输出侧/输入侧 | BNC型/特殊6芯连接器 |
| 全长 | 2000mm±30mm |
| 电源线长度 | 1000mm±20mm |
| 输入引线长度 | 405毫米±5毫米 |
| 大量的 | 450克以下 |
| 保证温度范围 | 0°C 至 +50°C，（无冷凝） |
| 工作温度/湿度 | -10°C 至 +50°C，（无凝结）/80%RH 或更低（40°C 时） |
| 配件 | 鳄鱼夹（红、黑）各1个、柱塞钩夹（红、黑）各1个、使用说明书 |
