1路宽带差分放大器IE-1165（可电池供电）日本IWATSU岩崎
1路宽带差分放大器IE-1165（可电池供电）日本IWATSU岩崎目的您想要观察高压开关器件（IGBT、FET、GTO等）的开关波形（测量IGBT Vce等），您想要观察电机驱动电路的栅极信号、PWM波形以及噪声环境，例如这是一款差分放大器（需要单独的电压探头），用于进行抗噪声测量或与高压探头组合进行差分测量等情况。 。概述它具有 1CH 差分输入，并以 10:1 的比率输出输入信号。100:1

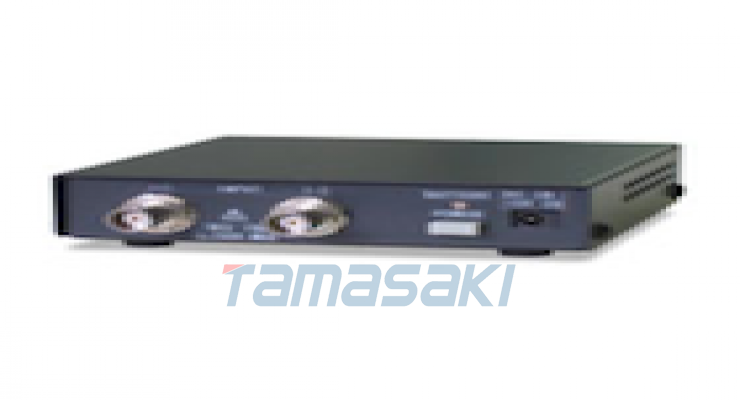

1路宽带差分放大器IE-1165（可电池供电）日本IWATSU岩崎
目的
您想要观察高压开关器件（IGBT、FET、GTO等）的开关波形（测量IGBT Vce等），您想要观察电机驱动电路的栅极信号、PWM波形以及噪声环境，例如这是一款差分放大器（需要单独的电压探头），用于进行抗噪声测量或与高压探头组合进行差分测量等情况。 。
概述
它具有 1CH 差分输入，并以 10:1 的比率输出输入信号。100:1 探头可让您获得 1000:1 输出信号。（可测量高达 2kV）输出通过同轴电缆（50 欧姆端接）连接到示波器。由于其具有200MHz的宽带，因此也可用于观察开关噪声。

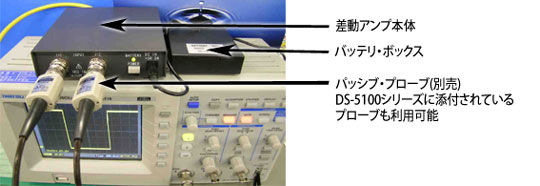

图 1：使用电池供电时，连接到主体差分放大器和 DS-5100 的 10:1 探头的连接示例。
图 2：PHV-1000 100:1 探头连接测量系统
主要规格
| 型号 | IE-1165 | |
|---|---|---|
| 输入部分 | 输入 | 1通道 |
| 灵敏度 | 范围 10:1 精度 ±2% | |
| 频率特性 | DC～200MHz -3dB | |
| 最大允许输入电压 | 最大 ±250V | |
| 输出部分 | 输出 | 1路输出 |
| 输出灵敏度 | 10:1 (50Ω) 输入 | |
| 输出电位 | ±2V 最大值 (50Ω) | |
| 输出电阻 | 50Ω±2V% | |
| 电源部分 | 功率范围 | 直流+4.5V~+9.0V |
| 目前的消费 | 约 300mA（5V 输入时） | |
| 质量和尺寸 | 大量的 | 约0.25公斤 |
| 尺寸 | 约 110W x 约 28H x 约 115D 毫米 *不包括配件或突出物。 | |
| 环境条件 | 性能保证温度 | 23℃+±5℃ |
| 工作范围 | 温度10℃~35℃，湿度80%RH（10℃~35℃）以下 | |
| 储存范围 | 温度-20℃至60℃，湿度80%RH（+35℃）以下 | |
| 预热时间 | 本设备的性能标准是打开电源后经过30分钟或更长时间后的保证值。 | |
与无源探头（电压探头）的组合示例
| 型号 | 规格 |
|---|---|
| SS-0122 | 100MHz 1/10:1 开关探头（差分放大器输出 10:1/100:1） DC+Acpeak 600V |
| PHV 1000 | 400MHz 100:1 CAT1 1000V ACrms 或 DC 4000V 无读出引脚 |
| PHV661-L | 380MHz 100:1（差分放大器输出/1000:1）ACrms 2.8kV，VDC 包括 pkAC 4.0kV，脉冲峰值 6KV 无读出引脚 |
1通道宽带差分放大器，可处理高电压输入
差分放大器可用于各种测量，包括生产现场的高电压测量和小信号测量。
为什么我们需要进行差分测量？
(1) 在噪声环境中测量
(2) 在参考电位非 GND 电平（0 电位）的测量点进行测量
(1) 在噪声环境下测量

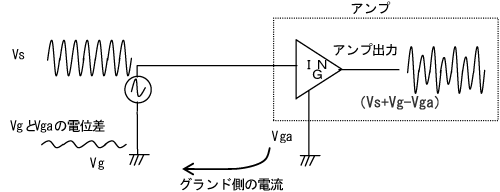

图 3：单端输入格式
图 3 显示了单端 CH 输入的简化电路。如果放大器输入地和信号源地之间出现电位差，噪声（Vg和Vga之间的电位差）就会叠加，波形就会失真。如果噪声来自外部，噪声也会叠加在信号上。

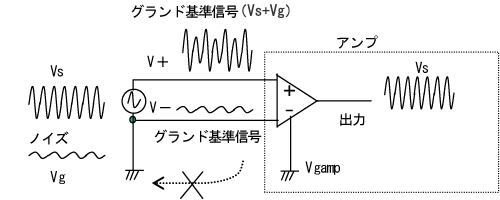

图 4：差分输入格式
因此，我们将使用差分输入格式。即使噪声叠加在要测量的信号源的波形上，也可以通过消除噪声源和信号发生器接地处出现的串扰噪声来进行抗噪声测量。
实际测量示例如图 5：单端输入测量和图 6：使用差分放大器和电压探头组合的差分测量。
观察了来自地面的环绕效应和串扰噪声。原因是安装在测量点附近的电机产生噪音。
图 5：单端输入测量
噪声影响降低，差分测量效果显着。
图 6：使用差分放大器和电压探头组合进行差分测量
(2) 测量参考电位不为 GND 电平（0 电位）的测量点
可以测量不以地为参考的信号电平。还可以测量使用如图所示的 IGBT 等功率器件的两电平电机驱动电路的高侧开关波形。高压测量可以与我们处理的 PMK 电压探头结合使用。

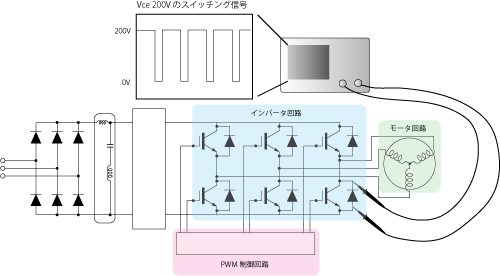

图7：液位电机驱动电路示例
图 7 中的示例显示了测量小信号幅度的基极与出现高电压的发射极之间的电位。由于测量基于未接地的电压，因此我们建议使用差分放大器和电压探头进行安全测量。
在施加高电压的测量点处使用测量仪器的接地侧进行浮动测量是危险的。
当测量叠加有大共模噪声的逆变器高侧 Vge 时，请使用隔离系统 DM-8000，例如逆变器高侧 Vce 测量。
