日本IWATSU岩崎宽带 FET 探头TETRIS 1000 TETRIS 1500 TETRIS 2500
TETRIS 有源探头可以并行接触相邻的 2.54mm 节距引脚。该探头的外壳为 T 形，可将一个探头堆叠在另一个探头的顶部，从而可以无限地堆叠探头。这样，可以同时进行多个测量。
■ 高输入阻抗：1 MΩ，低电容：0.9 pF
■ 可更换的弹簧尖端
■ 可以接触相邻的 2.54 mm 节距 IC 引线
■ 可连接到任何具有 50 Ω 输入的测量仪器
TETRIS 有源探头由专业示波器探头制造商作为独立的测量系统制造。
紧凑的外形和方便的附件简化了您的测量任务。
它不仅可以紧密地安装在狭小的空间中，而且还可以访问最小的测试点和通孔。
■高达2.5 GHz DC频段的高输入阻抗
TETRIS的输入电阻为1 MΩ，输入电容为0.9 pF，适合所有频率范围的测量。所有三种型号均覆盖从 DC 到 2.5GHz 的频段

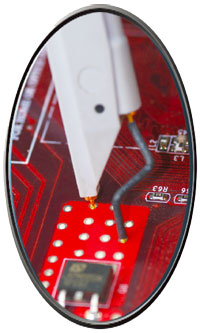

使用安装板和铜焊盘可以使 GND 连接尽可能短，以实现 IC 上接近真实的测量。

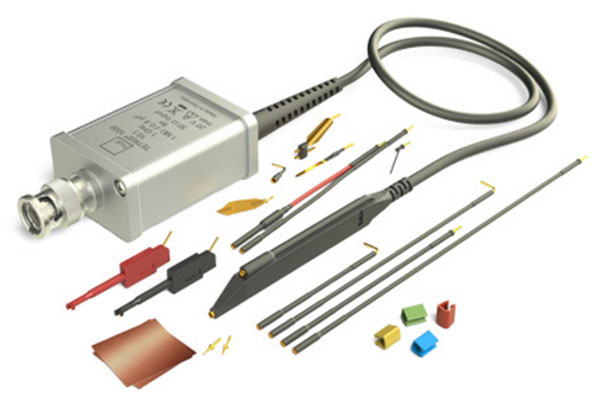

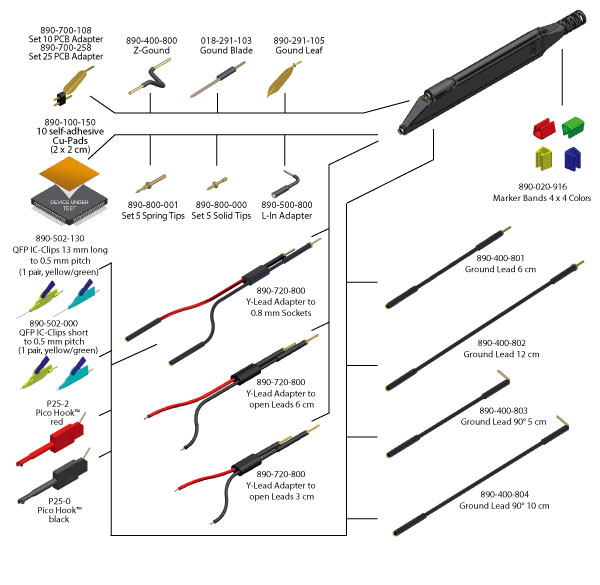

附件示例（附件可能会因规格变更而发生变化）
■ 探头
■ 弹簧尖端
■ 实心尖端
■ L 型适配器
■ 接地刀片
■ 2 个自粘式铜垫
■ 接地线 6 cm
■ 接地线 12 cm
■ 接地线 90° 5 cm
■ 接地线 90° 10 cm
■ Y 形引线适配器，连接 0.8 mm 插座
■ Picohook™ 黑色
■ Picohook™ 红色
■ 标记带 4 种颜色
■ Z 接地
■ PCB 适配器
■ 接地片
■ 电源
| 型号 | TETRIS1000 | TETRIS1500 | TETRIS2500 |
|---|---|---|---|
| 标准价格 | 请联系我们 | ||
| 阻尼比 | 10:1 | ||
| 输入阻抗 | 1MΩ // 0.9pF | ||
| 测量仪器侧输入阻抗 | 50Ω | ||
| 探头频段 | 1.0GHz | 1.5GHz | 2.5GHz |
| 系统频段 | 600兆赫 | 1GHz | 2GHz |
| 输入动态范围 | ±8V | ||
| 最大输入电压 | 20V | ||
| 电缆长度 | 1.3m | ||
| 电源 | 交流适配器（标准附件） | ||
| 物品 | 文件名 | |
|---|---|---|
| TETRIS 1000/1500 数据表 | 英语 | 881-000-000_Datasheet_Tetris1000_en.pdf |
| 俄罗斯方块 1000 手册 | 英语 | 881-000-000_Manual_Tetris1000_en.pdf |
| 俄罗斯方块 1500 手册 | 英语 | 881-000-000_Manual_Tetris1500_en.pdf |
| 俄罗斯方块 2500 手册 | 英语 | 882-500-000_Manual_Tetris2500_en.pdf |
| 型号/（订单号） | 标准价格 | 探头频段 | 外部的 |
|---|---|---|---|
| 俄罗斯方块 1000 (881-000-INT) | 请联系我们 | 1.0GHz |  |
| 俄罗斯方块 1500 (881-500-INT) | 请联系我们 | 1.5GHz | |
| 俄罗斯方块 2500 (882-500-INT) | 请联系我们 | 2.5GHz |
