IWATSU岩崎高压探头 HV-P60A / HV-P30A

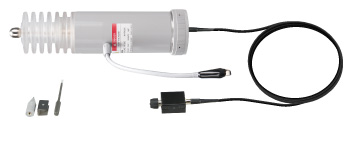

高压探头 HV-P60A
HV-P60A
使用示波器测量高达 DC60kV 的高压波形和单脉冲 80kV。
宽带频段从 DC 到 50MHz
使用硅橡胶免维护。保证稳定的耐压
高压探头 HV-P60A 规格
| 物品 | HV-P60A | |
|---|---|---|
| 标准价格（不含税） | 628,000日元 | |
| 最大输入电压 | DC：60kV，单脉冲：80kV（标准脉冲波：波前长度=1μs/波尾长度=40μs） | |
| 频带 | 直流~50MHz -3dB | |
| 上升时间 | 7ns 或更短 | |
| 输入RC | 右 | 1000MΩ±5% |
| C | 5pF±2pF | |
| 阻尼比 | 2000年：1±5% | |
| 波形失真 | ±5%（10°C 至 35°C）*不包括振铃和过冲 | |
| 电缆长度 | 约4m | |
| 连接器类型 | BNC型 | |
| 可连接 示波器输入 RC | 右 | 1兆欧 |
| C | 10pF 至 40pF | |
| 尺寸 | 参见外部图 | |
| 工作温度/储存温度 | -10℃～50℃ | |
| 大量的 | 探头主体：约2.0kg，总重：约3.2kg（包括配件） | |
| 配件 | 输出线（含匹配盒）、夹紧硬件、尖头、地线、调节螺丝刀、收纳袋 | |
| 选项 | 高压探头支架（定制） SK-301 SK-301 与 HV-P60A/HV-P60/HV-P30A/HV-P30 共用。 上下更换探头支架（适用于 HV-P60A/HV-P60/HV-P30A/HV-P30）并安装。 | |
高压探头 HV-P60A 最大输入电压和频率（正弦波）
连接到示波器并测量高压波形的无源探头。频段为DC至50MHz，最大输入电压为DC60kV，衰减比为2000:1。
特性曲线
![最大输入电压和频率（正弦波）[HV-P60]](https://www.iwatsu.co.jp/wp-content/uploads/2022/12/tme-accessories-voltage_probe-03_04-1-img02.gif "图片关键词")
最大输入电压和频率（正弦波）[HV-P60A]
HV-P60A外观图
高压探头 HV-P30A
HV-P30A
使用示波器测量高达 30kV DC 和 40kV 单脉冲的高压波形。
宽带频段从 DC 到 50MHz
使用硅橡胶免维护。
保证稳定的耐压
高压探头 HV-P30A 规格
| 物品 | HV-P30A | |
|---|---|---|
| 标准价格（不含税） | 418,000日元 | |
| 最大输入电压 | DC：30kV，单脉冲：40kV（标准脉冲波：波前长度=1μs/波尾长度=40μs） | |
| 频带 | 直流~50MHz -3dB | |
| 上升时间 | 7ns 或更短 | |
| 输入RC | 右 | 100MΩ±5% |
| C | 7pF 或更低 | |
| 阻尼比 | 1000:1 ±5% | |
| 波形失真 | ±5%（10°C 至 35°C）*不包括振铃和过冲 | |
| 电缆长度 | 约3m | |
| 连接器类型 | BNC型 | |
| 可连接示波器输入 RC | 右 | 1兆欧 |
| C | 10pF 至 40pF | |
| 尺寸 | 参见外部图 | |
| 工作温度/储存温度 | -10℃～50℃ | |
| 大量的 | 探头主体：约1.3kg，总重：约2.5kg（包括配件） | |
| 配件 | 输出线（含匹配盒）、夹紧硬件、尖头、地线、调节螺丝刀、收纳袋 | |
| 选项 | 高压探头支架（定制） SK-301 SK-301 与 HV-P60A/HV-P60/HV-P30A/HV-P30 共用。 上下更换探头支架（适用于 HV-P60A/HV-P60/HV-P30A/HV-P30）并安装。 | |
高压探头 HV-P30A 最大输入电压和频率（正弦波）
特性曲线
![最大输入电压和频率（正弦波）[HV-P30]](https://www.iwatsu.co.jp/wp-content/uploads/2022/12/tme-accessories-voltage_probe-03_04-1-img05.gif "图片关键词")
最大输入电压和频率（正弦波）[HV-P30A]
HV-P30A外观图
