PHV4002 高压无源探头IWATSU岩崎

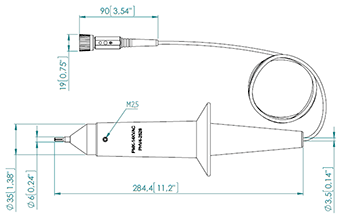

PHV4002外观
交流有效值：14kV
DC+AC 峰值：20kV
脉冲峰值：40kV
DC+AC 峰值：20kV
脉冲峰值：40kV

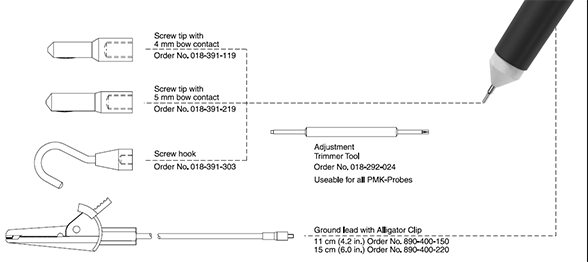

附件示例
（配件可能因规格变更而改变）
规格
| 型号名称 | 标准价格（不含税） | 阻尼比 | 输入RC | 带宽 [MHz] | 适用电容 [pF] | 电缆长度 [米] | 最大输入电压 [kV] | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 电阻 [兆欧] | C [pF] | 交流 有效值* | 直流电压+ 峰值交流电压 | 脉冲 峰值** | ||||||
| PHV4002-3 PHV4002-3-RO PHV4002-5 PHV4002-5-RO PHV4002-3-P PHV4002-3-P-RO | お問い合わせください | 1000:1 | 100 | 3 | 100 | 10～50 | 「-3」3 「-5」5 | 14 | 20 | 40 |
| PHV4002-6 PHV4002-6-RO | <100 | 6 | ||||||||
| PHV4002-8 PHV4002-8-RO | 50 | 8 | ||||||||
| PHV4002-10 PHV4002-10-RO | 10 | 10 | ||||||||
| PHV4002-12 PHV4002-12-RO | <10 | 12 | ||||||||
・型式の「-RO」表記はReadOut（リードアウト）対応です。
・型式の「-p」表記は、持手ち部の無い組み込み用です（手持ち測定不可）
*AC50/60Hz正弦波の場合。**基準周期の1/10以下のパルス波形の場合。

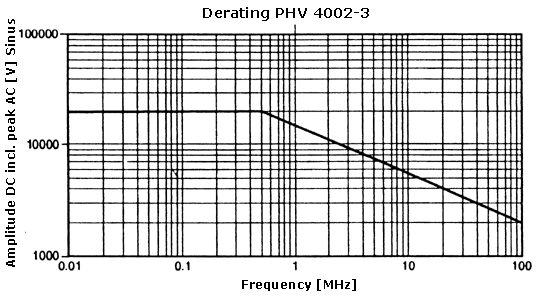

特性図
Derating PHV 4002-3
