TOYOZUMI丰澄电源1LH241通用变压器 单相复合绕组

TOYOZUMI丰澄电源1LH242通用变压器 单相复合绕组

日本TOYOZUMI丰澄电源通用变压器1LH243电力变压器

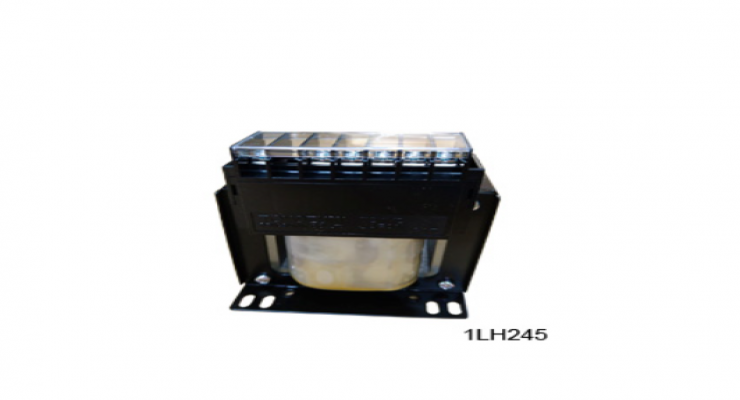

日本TOYOZUMI丰澄电源通用变压器1LH245电力变压器

日本TOYOZUMI丰澄电源LZ11-100E 单相复合绕组50/60Hz

玉崎经销TOYOZUMI丰澄电源LZ11-150E单相复合绕组50/60Hz

玉崎经销TOYOZUMI丰澄电源LZ11-200E单相复合绕组50/60Hz

TOYOZUMI丰澄电源LZ11-300E单相复合绕组100V系统/100V系统

TOYOZUMI丰澄电源LZ11-500E单相复合绕组100V系统/100V系统

产品信息：LZ11系列

单相复合绕组100V系统/100V系统

以往型号（TZ11系列）中追加输入调整抽头的规格构成

单相复合绕组50/60Hz

耐压AC1.5kV

适用规格1kVA以下JIS C-6436、1kVA超JIS C-5310/6436

100VA～500VA为E级绝缘（温升75℃以下），

750VA～5kVA为F级绝缘（温升100℃以下）

初级和次级之间有静电屏蔽

RoHS指令対象10物质非含有

1LH系列接线和连接

每个端子最多连接两个螺钉。

使用绝缘压接端子或绝缘管以保证绝缘距离。

如果要直接连接电线，请剪断电线长度，将电线取出比垫圈宽度长约 1 至 2 毫米，

然后插入电线，直至电线与端子螺钉固定器接触，

如图所示在下图中。连接两根电线时，请使用相同尺寸的电线，

将其插入端子螺钉的两侧，并以规定的扭矩牢固地拧紧。

请务必根据下表中的值将端子螺钉拧紧至正确的扭矩。

- 如果在紧固扭矩不足的情况下通电，连接可能会发热或电线脱落，从而导致触电、短路或火灾等严重事故。
