日本TOYOZUMI丰澄电源变压器HT-1203用于电弧炉、感应炉

日本TOYOZUMI丰澄电源变压器HT-1205用于电弧炉、感应炉

日本TOYOZUMI丰澄电源变压器HT-1208用于电弧炉、感应炉

日本TOYOZUMI丰澄电源变压器HT-2402 HT-2403玉崎

单相复合绕组100V系统/200V系统

将变压器从 100V 升到 200V

单相复合绕组50/60Hz

耐压AC1.5kV

适用标准 1kVA 以下 JIS C-6436、1kVA 以上 JIS C-5310/6436

100VA～500VA为E级绝缘（温升75℃以下），

1kVA/1.5kVA为F级绝缘（温升100℃以下）

不含 10 种 RoHS 指令管制物质

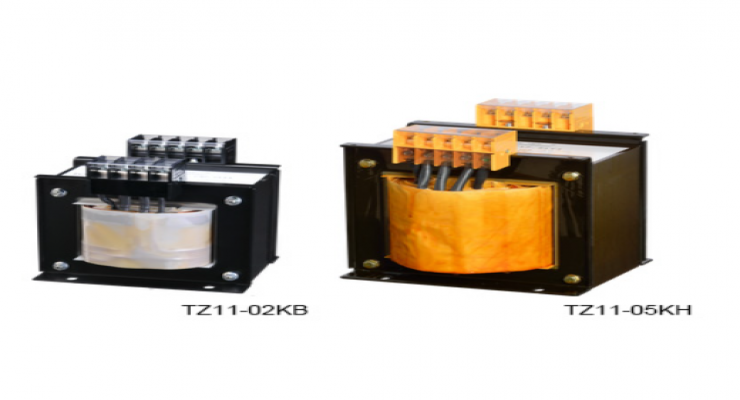

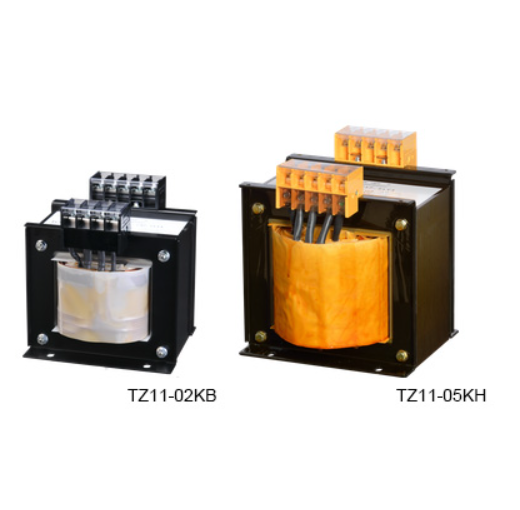

关于TZ11系列的接线与连接

请务必进行焊接作业。 - 如果焊接不完全并且打开电源，连接部分会产生异常热量并导致故障。

接线期间或接线后，请勿对接线片/针端子施加张力。另外，请勿弯曲或抬起端子或对其施加过大的力。

- 可能会导致线圈引线（从内部绕组连接到端子的电线）断裂。

每个端子最多连接两个螺钉。

使用绝缘压接端子或绝缘管以保证绝缘距离。

如果要直接连接电线，请剪断电线长度，将电线取出比垫圈宽度长约 1 至 2 毫米，

然后插入电线，直至电线与端子螺钉固定器接触，

如图所示在下图中。连接两根电线时，请使用相同尺寸的电线，

将其插入端子螺钉的两侧，并以规定的扭矩牢固地拧紧。
