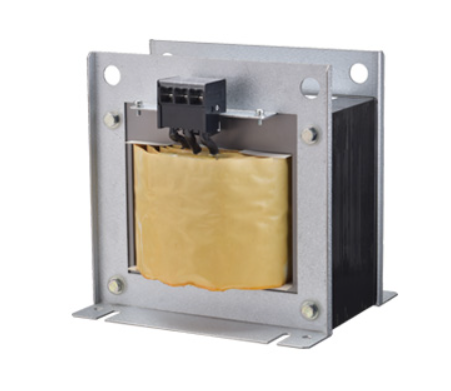

隔离变压器 TOYOZUMI丰澄电源NA21-300E噪声衰减功能【玉崎】

防噪音变压器单相复合绕组100V系统/100V系统

“隔离变压器”+“噪声衰减功能”

与普通隔离变压器相比，实现优异的衰减特性

单相复合绕组50/60Hz

PE间耐压AC3kV，PS/SE间AC1.5kV

100VA～300VA为E级绝缘（温升75℃以下）

500VA～5kVA为F级绝缘（温升100℃以下）

不含 10 种 RoHS 指令管制物质

关于NA11系列的接线和连接

每个端子最多连接两个螺丝。

使用绝缘压接端子或绝缘管，确保足够的绝缘距离。

如果要直接连接电线，请剪断电线长度，将电线取出比垫圈宽度长约 1 至 2 毫米，

然后插入电线，直至电线与端子螺钉固定器接触，如图所示在下图中。

连接两根电线时，请使用相同尺寸的电线，

将其插入端子螺钉的两侧，并以规定的扭矩牢固地拧紧。
