防雷变压器SG11-500F单相复合绕组100V系列TOYOZUMI丰澄电源

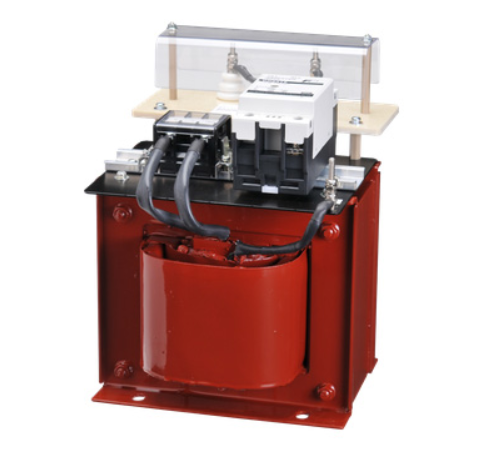

防雷变压器SG11-01KF单相复合绕组100V系列TOYOZUMI丰澄电源
它能可靠地衰减从电源线进入的雷电浪涌，保护重要设备免受雷击。
变压器规格/性能
| 频率 | 50/60赫兹 |
|---|---|
| 绝缘类型 | F级绝缘 |
| 耐电压 | 一次、二次与铁芯之间 10kV 二次与铁芯之间 3kV |
| 冲击波绝缘强度 | 雷电冲击一次侧30kV（1.2/50μs） |
| 浪涌转换率 | −50dB以下（共模30kV） |
| 电压波动率 | 500VA 10%以下 |
| 1kVA 至 5kVA 5% 或更少 | |
| 电压偏差 | ±5%以内 |
| 其他的 | 带静电屏蔽（金属屏蔽板） |
关于SG11系列的接线和连接
每个端子最多连接两个螺丝。
使用绝缘压接端子或绝缘管以保证绝缘距离。
如果要直接连接电线，请剪断电线长度，将电线取出比垫圈宽度长约 1 至 2 毫米，
然后插入电线，直至电线与端子螺钉固定器接触，如图所示在下图中。
连接两根电线时，请使用相同尺寸的电线，将其插入端子螺钉的两侧，并以规定的扭矩牢固地拧紧。
