YGN-524SF 用于测量单芯套圈的偏心率和内径。它采用 V 型槽夹具和旋转滚轮，以确定内径（芯）中心相对于外径参考点的偏心率。通过自主研发的机械设计和软件，利用旋转和光强控制以及图像处理技术，实现了高精度测量。测量操作简便，只需放置工件并按下单个开关即可。作为检测功能，用户可以为每个项目输入任意标准值，并显示 OK（合格）或 NG 的总体判断结果。该设备可同时测量套圈毛细管和光纤组件。

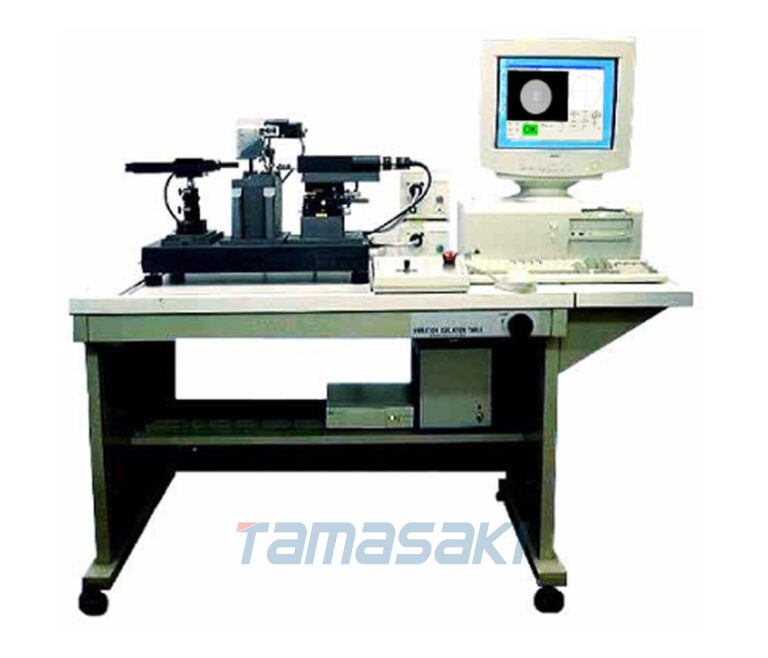

设备配置

作品

基础
光学系统
，内径放大倍率为 20 倍（φ125μm）
，芯径放大倍率为 100 倍（φ9μm）
，LED 光源和芯光导单元。

旋转机构
、电机和滚轮

V型槽夹具
・φ1.25mm&φ2.5mm

控制/图像处理单元
、Windows 7 操作系统
、专有图像处理算法
、旋转控制
、亮度控制
、17 英寸液晶显示器

功能

- 手动光照设置
- 自动光照设置
- 图像保存（BMP 格式）
- 已保存图像显示 - 测量
- 亮度图显示
- 每个测量项目的公差输入
- 数值显示框内的颜色变化（合格为绿色，不合格为红色）
- 结果列表显示
- 结果保存（CSV 格式）
- 显示位数：9999.999 μm

表现

• 测量精度：偏心率 3σ ≤ 0.1 μm
• 测量周期时间：3.4 秒（45° 间隔/1 圈）

测量详情

套圈毛细管
；偏心率：内径中心相对于外径参考点的偏心量
；内径：由圆形图像近似得到的圆
；最大直径：圆形图像中的最大距离
；最小直径：圆形图像中的最小距离

光纤组件
- 偏心率：纤芯中心相对于外部形状参考的偏心率
- 纤芯直径：由圆形图像导出的近似圆直径

辅助功能

关键方向进给功能：测量后，磁芯向操作员旋转，以辅助关键方向对准工作（标记工作）。

选项

工作台
、MU、LC 手动旋转夹具（用于插头外壳安装）
、SC 手动旋转夹具（用于插头外壳安装）
