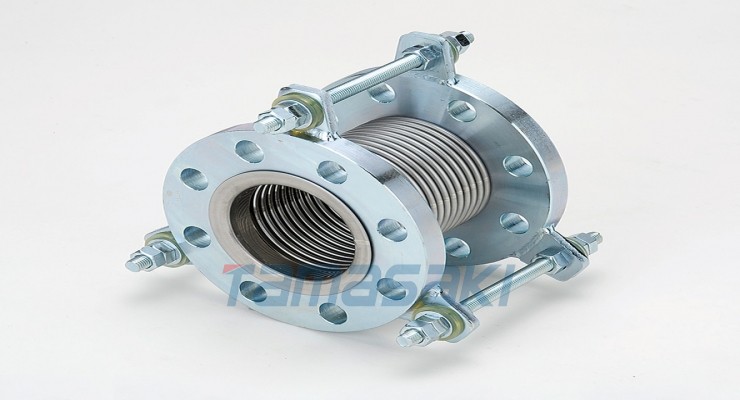

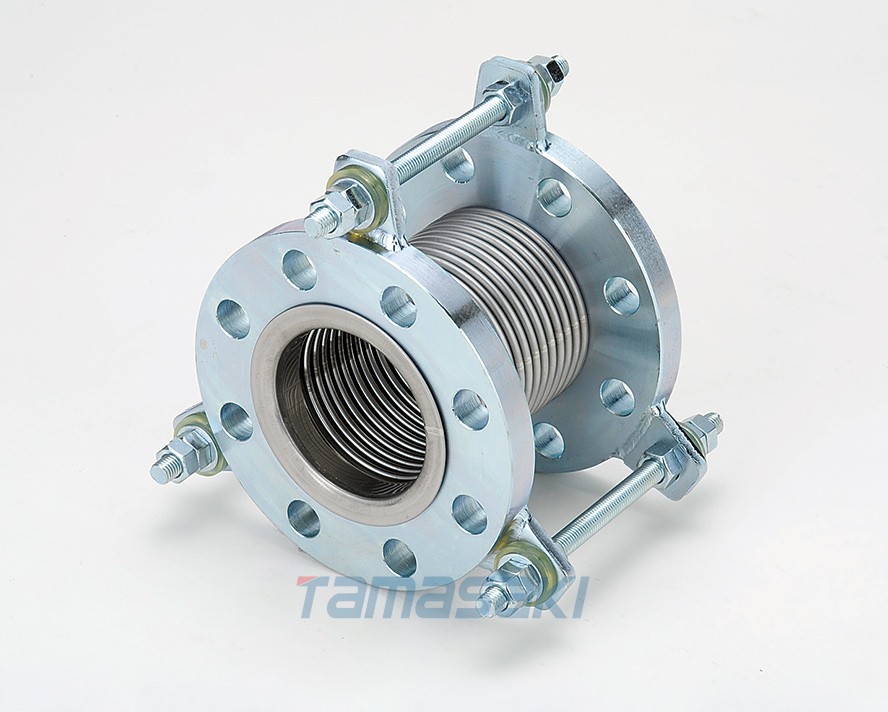

日本NFK南国工业NK-7810 Super 10 泵接头软管
日本NFK南国工业NK-7810 Super 10 泵接头软管日本NFK南国工业NK-7810 Super 10 泵接头软管用于泵等设备的减振；吸收热膨胀。*无法吸收扭转。特征该法兰组件采用非焊接结构，独特的双层波纹管设计，接触介质的部件采用SUS316L不锈钢材质，确保了高耐久性。适用流体：水、油、空气、蒸汽（仅限不会腐蚀不锈钢的流体）。适用管路：专用双层波纹管。内径：50A至300A。标准：J
日本NFK南国工业NK-7810 Super 10 泵接头软管
日本NFK南国工业NK-7810 Super 10 泵接头软管
用于泵等设备的减振；吸收热膨胀
。*无法吸收扭转。
特征
该法兰组件采用非焊接结构，独特的双层波纹管设计，接触介质的部件采用SUS316L不锈钢材质，确保了高耐久性。
适用流体：水、油、空气、蒸汽
（仅限不会腐蚀不锈钢的流体）。
适用管路：专用双层波纹管。
内径：50A至300A。
标准：JIS 10K、20K
（其他标准请咨询）。
工作温度：10至80℃ 。
工作压力：1.0MPa、2.0MPa。
产品材料
| 双层风箱 | SUS304・SUS316L |
|---|---|
| 法兰 | 碳钢和不锈钢 |
| 持有者 | SS400・SUS304 |
| 拉杆 | SS400・SUS304 |
| 缓冲材料 | 硬质聚氨酯 |
| 垫圈 | SPCC・SUS304 |
| 调节螺母 | SS400・SUS304 |
最大工作压力：1.0 MPa（室温下）双层波纹管尺寸
公称直径
(A)内径
（毫米）山峰高度
（毫米）螺距
（毫米）板材厚度（毫米） 山峰数量 外层/内层 全长 50 59.5 6.5 6.5 0.25 / 0.25 18
15065 75.0 6.5 7.0 0.25 / 0.25 16
15080 88.0 7.5 7.0 0.3 / 0.3 16
150100 113.0 7.5 7.0 0.3 / 0.3 12
150125 138.0 9.5 9.0 0.4 / 0.4 12
150150 163.5 9.5 8.5 0.4 / 0.4 12
150200 214.7 13.0 12.5 0.5 / 0.5 12200 250 265.8 13.0 12.5 0.5 / 0.5 12200 300 316.9 13.0 12.5 0.5 / 0.5 12200
