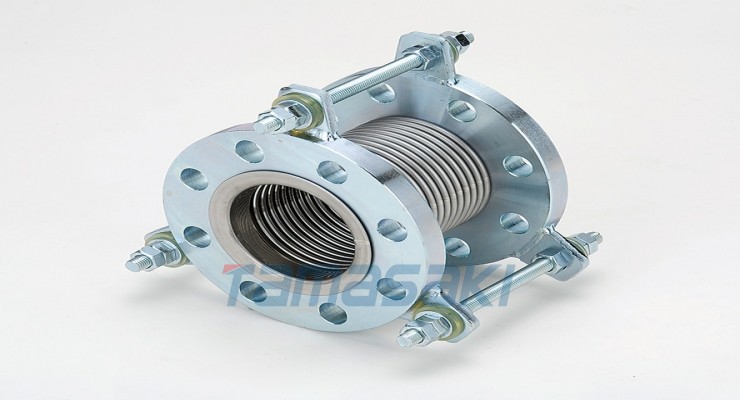

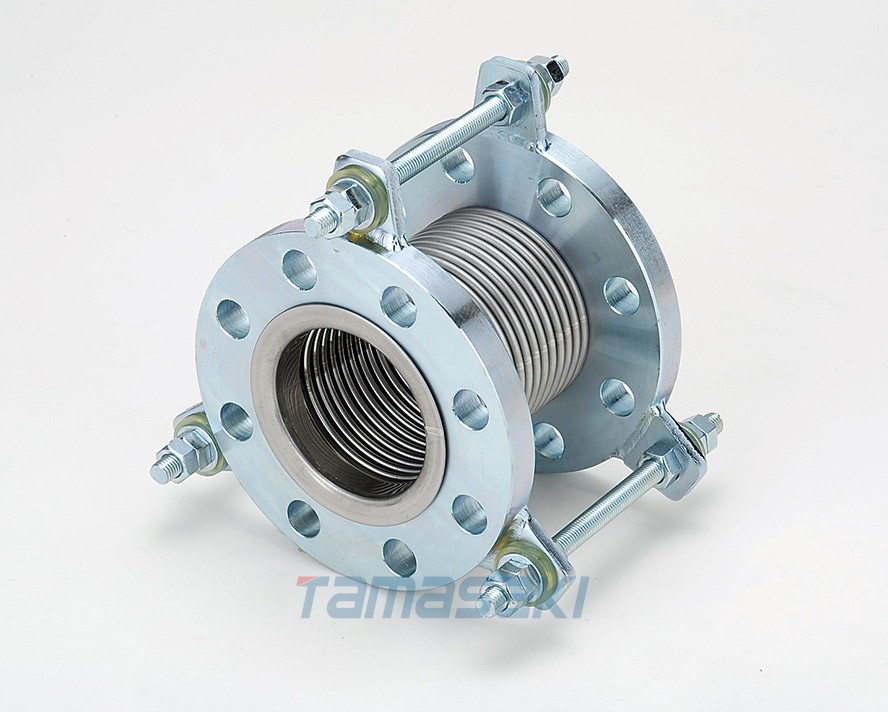

日本NFK南国工业NK-7820 Super 20 泵接头柔性软管
日本NFK南国工业NK-7820 Super 20 泵接头柔性软管日本NFK南国工业NK-7820 Super 20 泵接头柔性软管用于泵等设备的减振；吸收热膨胀。*无法吸收扭转。特征该法兰组件采用非焊接结构，独特的双层波纹管设计，接触介质的部件采用SUS316L不锈钢材质，确保了高耐久性。适用流体：水、油、空气、蒸汽（仅限不会腐蚀不锈钢的流体）。适用管路：专用双层波纹管。内径：50A至300A。
日本NFK南国工业NK-7820 Super 20 泵接头柔性软管
日本NFK南国工业NK-7820 Super 20 泵接头柔性软管
用于泵等设备的减振；吸收热膨胀
。*无法吸收扭转。
特征
该法兰组件采用非焊接结构，独特的双层波纹管设计，接触介质的部件采用SUS316L不锈钢材质，确保了高耐久性。
适用流体：水、油、空气、蒸汽
（仅限不会腐蚀不锈钢的流体）。
适用管路：专用双层波纹管。
内径：50A至300A。
标准：JIS 10K、20K
（其他标准请咨询）。
工作温度：10至80℃ 。
工作压力：1.0MPa、2.0MPa。
产品材料
| 双层风箱 | SUS304・SUS316L |
|---|---|
| 法兰 | 碳钢和不锈钢 |
| 持有者 | SS400・SUS304 |
| 拉杆 | SS400・SUS304 |
| 缓冲材料 | 硬质聚氨酯 |
| 垫圈 | SPCC・SUS304 |
| 调节螺母 | SS400・SUS304 |
最大工作压力：2.0 MPa（室温下）双层波纹管尺寸
公称直径
(A)内径
（毫米）山峰高度
（毫米）螺距
（毫米）板材厚度（毫米） 山峰数量 外层/内层 全长 50 59.1 6.5 10.0 0.4 / 0.3 7
11065 74.9 7.0 12.0 0.4 / 0.4 6
11080 87.3 9.0 11.0 0.5 / 0.5 6
110100 112.5 9.0 14.0 0.5 / 0.5 7
150125 137.5 9.0 14.0 0.5 / 0.5 7
150150 162.8 11.0 15.0 0.6 / 0.6 6
150200 214.1 11.0 15.0 0.6 / 0.6
9,200250 264.8 12.5 17.0 0.8 / 0.6
8,200300 315.7 12.0 18.0 0.8/0.6
7,200
