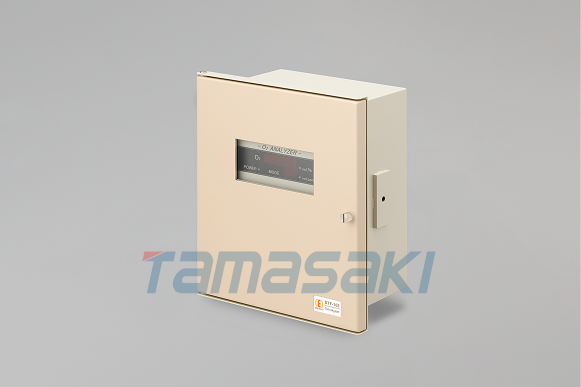

日本NGK Energy氧化锆式氧气分析仪DTF-102型接收器
产品的主要特点
可以直接插入炉内进行测量，因此无需取样管道或预处理装置。
无需标准气体、标准空气（仅需空气点即可校准）
小型、轻便，具备自动校正功能，易于维护
用途
以下燃烧或气氛监控、控制
锅炉燃烧废气
中小型一般锅炉、黑液回收锅炉等
焚烧炉燃烧废气
垃圾、污泥等的焚烧炉冷却塔出口（炉出口高温部有专用的TF-III型、TF-IV型）
规格

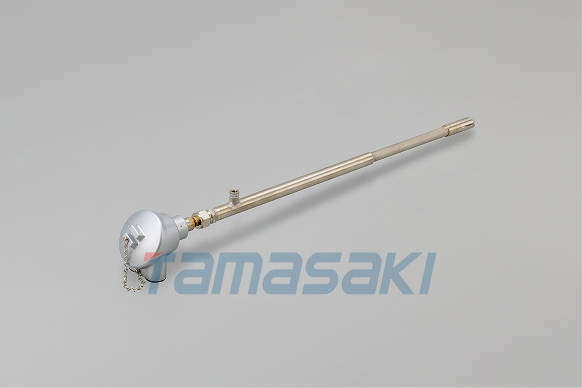

| 形式 | TF-10D102（TF-10型探头发射器 + DTF-102型接收器） | |
|---|---|---|
| 测量原理 | 氧化锆极限电流方式 | |
| 采样方式 | 直接插入方式 | |
| 测量范围 | 0～5 / 0～10 / 0～25％（0～5％时，需修改系统数据） | |
| 精度 | 重复性 | ±0.5％FS |
| 直线性 | ±2％FS（0～5 / ～10％范围）、±1％FS（0～25％范围） | |
| 响应时间 | 5秒以内（探头1.0米以内）、7秒以内（探头1.5米）（校正气体切换时的90%响应） | |
| 模拟输出 | DC 4～20mA 绝缘输出，负载电阻 550Ω 以下 | |
| 校正 | 气点校正（无需标准气体） | |
| 接点输入 | 输入无电压接点 接点数：3输入 选择内容：校正开始/吹扫开始/范围切换/输出保持/睡眠模式 | |
| 接点输出 | 无电压继电器接点输出（AC 250V 1A 电阻负载，DC 30V 1A 电阻负载） 接点数：4输出 选择内容：分析仪异常 / H范围 / 浓度上限警报 / 浓度下限警报 / Ready（正常测量中）/ 保守中 / Air校准 / Span校准 / Zero校准 / 吹扫 / Air校准或吹扫 / 浓度上下限警报 / 分析仪异常或浓度上下限警报 | |
| 其他功能 | 手动校正 / 远程校正 / 自动校正 / 一次延迟运算 / 移动平均运算 / 输出保持 / 浓度上下限报警 / 异常自诊断 / 模拟输出 / 模拟输出调整 | |
| 电源 | 交流 100～240V 50/60Hz 50VA | |
| 发射器取合 | 安装法兰 JIS 5K 50A ～ JIS 10K 125A（其他请咨询） | |
| 探针插入长度 | 0.5 / 1.0 / 1.5米 | |
| 校正单元 | 可与DTF-102型接收器配合实现自动校准 （将气泵、电磁阀、流量计配置在单元盘内） | |
