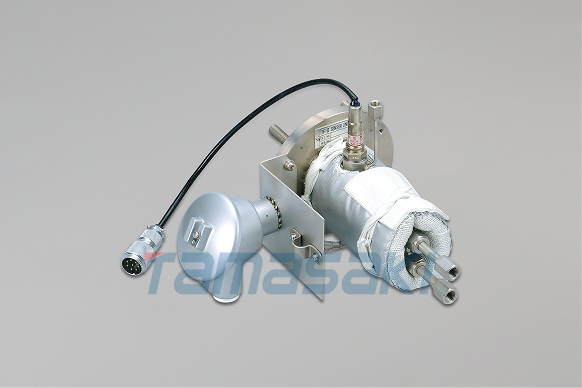

日本NGK Energy TF-IIID102 （TF-III型发射器＋DTF-102型接收器）
产品的主要特点
高温排气等，也适用于严苛的燃烧排气条件
由于是直接安装在炉壁上的类型，因此无需取样管道和预处理装置。
无需标准气体、标准空气（仅需空气点即可校准）
用途
TF-III
加热炉、均热炉、热风炉的燃烧监控与控制
锅炉燃烧监控与控制
TF-IIIG
玻璃熔炉的燃烧监控与控制
规格
| 形式 | TF-IIID102 （TF-III型发射器＋DTF-102型接收器） | TF-IIIGD102 （TF-IIIG型发射机＋DTF-102型接收机） | ||
|---|---|---|---|---|
| （锅炉用） | （钢铁用） | |||
| 测量原理 | 氧化锆极限电流方式 | |||
| 采样方式 | 炉壁直结型 / 喷射吸引式 | |||
| 测量范围 | 0～5 / 0～10 / 0～25％O2（0～5％的情况，需要修改系统数据） | |||
| 精度 | 重复性 | ±1％FS（0～5％范围）、±0.5％FS（0～10 / ～25％范围） | ||
| 直线性 | ±2％FS（0～5％范围）、±1％FS（0～10 / ～25％范围） | |||
| 响应时间 | 10秒以内（90%响应，校正气体切换时） | |||
| 输出 | DC 4～20mA 绝缘输出，负载电阻 550Ω 以下 | |||
| 校正 | 气点校正（无需标准气体） | |||
| 接点输入 | 输入无电压接点 接点数：3输入 选择内容：校正开始/吹扫开始/范围切换/输出保持/睡眠模式 | |||
| 接点输出 | 无电压继电器接点输出（AC 250V 1A 电阻负载，DC 30V 1A 电阻负载） 接点数：4输出 选择内容：分析仪异常 / H范围 / 浓度上限警报 / 浓度下限警报 / Ready（正常测量中）/ 保守中 / Air校准 / Span校准 / Zero校准 / 吹扫 / Air校准或吹扫 / 浓度上下限警报 / 分析仪异常或浓度上下限警报 | |||
| 电源 | 交流100伏±10％ 50/60赫兹 300伏安 | |||
| 空气源 | 仪表空气相当 压力 0.4～0.7MPa(G) 校准时 1L/min. 吹扫时10～20L/min. 喷射器空气使用时 3～12L/min. | |||
| 测量气体条件※ | 温度 | 700°C以下 | 1350°C以下 | 1350°C以下 |
| 外形尺寸 | 发射器本体 | 155（宽）×200（高）×265（深） 突起部除外 | 155（W）×200（H）×350（D） 突起部除外 | |
| 接收器单元 | 400（宽）×700（高）×260（深） DTF-102型接收器、流量计、电磁阀配置在单元盘内 | |||
| 安装法兰 | JIS 5K 65AFF（其他请咨询） | |||
| 重量 | 发射器本体 约5kg 探头（L=1000mm） 2.2kg | |||
※其他条件请另行协商。
