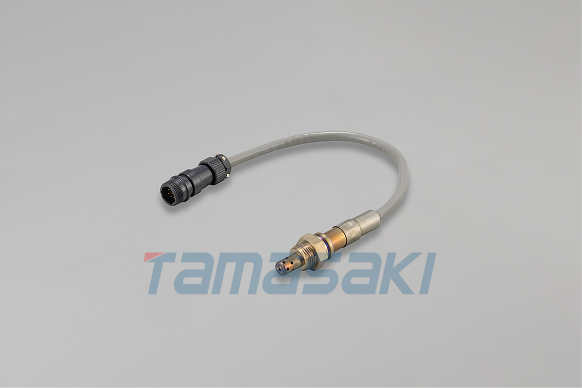

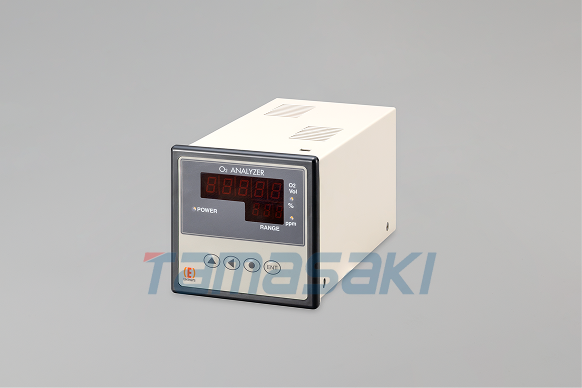

日本NGK Energy TF-30D201（TF-30型传感器 + DTF-201型接收器）
产品的主要特点
传感器和接收器可安装在您希望的位置
轻巧且小型，易于集成到各种设备中
无需标准气体、标准空气（仅需空气点即可校准）
支持低浓度测量（最小：0～1000ppm范围）
用途
回流炉
铁氧体烧结炉
其他氛围管理与燃烧管理用途
规格
| 形式 | TF-30D201（TF-30型传感器 + DTF-201型接收器） | |
|---|---|---|
| 测量原理 | 氧化锆极限电流方式 | |
| 测量范围 | 最小0～1000ppm ～ 最大0～25％ 零点固定可选择任意4个量程 ※输出量程可设置为 0～10ppm ～ 0～100％ | |
| 校正 | 空气点+MAX.3点校正 空气1点校正 通过数据输入校正（更换传感器时） | |
| 模拟输出 | DC 4～20mA 非绝缘输出，负载电阻600Ω以下 DC 0～1V / DC 0～5V/ DC 0～10V 1点选择（非绝缘输出） | |
| 样品气体・校准气体流量 | 0.5升/分钟。 | |
| 精度 | 重复性 | ±1％FS |
| 直线性 | ±2％FS | |
| 响应时间 | 60秒以下（0～1000ppm未満）、30秒以下（0～1000ppm以上）（校正气体切换による90%响应） | |
| 漂移 | ±2％FS/周 以下 | |
| 电源 | AC规格：AC 100～240V±10％ 50/60Hz 50VA DC规格：DC 24V±10％ 50W | |
| 接点输入 | レンジ切换（无电压接点） | |
| 接点输出 | 开路集电极输出 DC 25V max.50mA 接点数：4输出 选择内容：分析仪异常/范围回波1/范围回波2/范围回波3/就绪/浓度上限警报/浓度下限警报 | |
| 切换频道 | 本地范围切换 / 远程范围切换 / 自动范围切换 | |
| 输出保持功能 | 输出保持值设置：无保持※ / 任意值 / 异常发生前5秒的值 ※预热期间、分析仪异常发生期间保持 | |
| 浓度上下限警报 | 上限警报：0.0～9990.0ppm 或 0.0～100.0％ 可设置 下限警报：0.0～9990.0ppm 或 0.0～100.0％ 可设置 | |
| RS232C通信功能 | 发送测量状态、错误代码、测量范围、测量值 通信线缆规格：D-SUB 9针，直通线缆 | |
