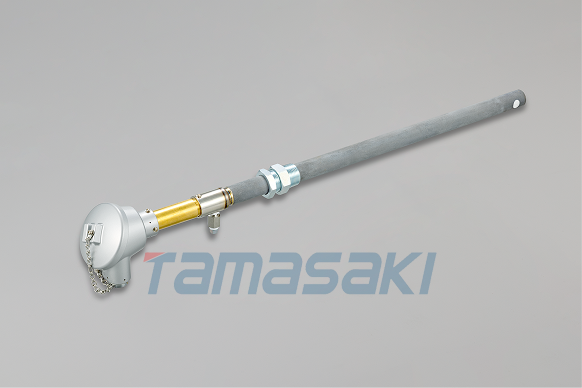

日本NGK Energy CP-D/CP-DR型探头发射器 氧化锆浓淡电池方式
产品主要特点
最适合通过碳电位值进行气氛控制
长寿命、高质量、高速响应、指示稳定性优异的控制传感器
用途
浸炭炉相关的变性炉、连续炉、分批炉
烧入炉
烧结炉
规格
| 形式 | CP-D/CP-DR型探头发射器 |
|---|---|
| 测量原理 | 氧化锆浓淡电池方式 |
| 标准气流量 | 30～50cc/min |
| 燃烧气流量 | 2～5L/min |
| 动作温度（炉温度） | 800～960°C |
| 端子部周围温度 | -10～120°C |
| 测量范围 | 1～10-25O2atm（奥氏体区域） |
| 形式 | 演算器 CPM | |
|---|---|---|
| 输入信号 | O2传感器输入 | 1点 DC -100～1500mV |
| TC输入 | 1点 R或K（通过系统数据切换） | |
| CO计输入 | 1点 DC 4～20mA或 0～1V （隔离信号，可在系统数据中切换） | |
| 传感器检查 | 各1点 无电压接点信号 接点规格（DC 12V 2mA） | |
| CO计输入是否可行 | ||
| 输出表示保持 | ||
| 输出信号 | 模拟输出 | 2点 DC 4～20mA（负载电阻400Ω以内） No.1是CP运算输出 No.2是温度、CO、CO2、或O2传感器输入（通过系统数据切换） |
| 报警输出 | 2点 接点容量 抵抗负载 AC 110V 0.5A DC 24V 1A 感性负载 AC 110V 0.2A DC 24V 0.3A | |
| 电源 | 交流 100～240V 50/60Hz 约 15～20VA | |
| 重量 | 约580克 | |
| 环境温度 | -10～50°C | |
| 周围湿度 | 10～90％RH（无结露） | |

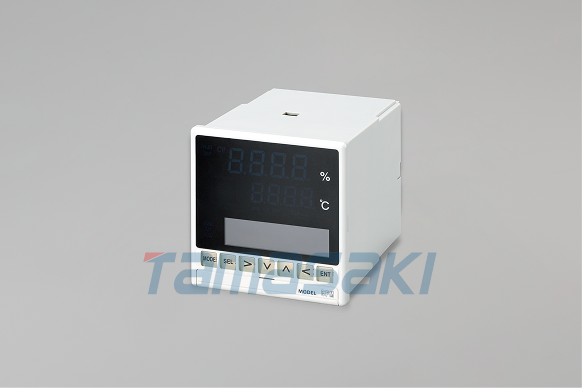

| 形式 | 指示调整计 CPC-D |
|---|---|
| 测量范围 | 热电偶28种、直流电压6种、直流电流1种、测温电阻14种 |
| 温度单位 | °C、K |
| 精度定格 | 测量范围 ±0.1% ±1位数字 |
| 输入周期 | 约0.1秒 |
| 输入阻抗 | 热电偶 1MΩ以上 直流电压 1MΩ以上 直流电流 约250Ω |
| 允许信号源电阻 | 热电偶 100Ω以下 直流电压（mV） 100Ω以下 直流电压（V） 300Ω以下 |
| 最大允许输入 | 热电偶 ±20V以下 直流电压 ±20V以下 直流电流 ±30mA以下、±7.5V以下 测温电阻 500Ω以下、±5V以下 |
| 电流输出型 | 输出信号 4～20mA 负载电阻 750Ω以下 |
| 电压输出型 | 输出信号 0～10V 输出阻抗 约10Ω 负载电阻 50kΩ以上 |
| 警报点数 | 4点 |
| 输出信号 | 继电器输出信号（a接点） |
| 电源 | 交流 100～240V 50/60Hz 约 15～20VA |
| 安装方法 | 面板嵌入式安装 |
| 外形尺寸 | 96（高）×96（宽）×127（深） （从面板面到背面的深度尺寸为120） |
| 重量 | 约450克 |
| 环境温度 | -10～50°C |
| 周围湿度 | 10～90％RH（无结露） |
