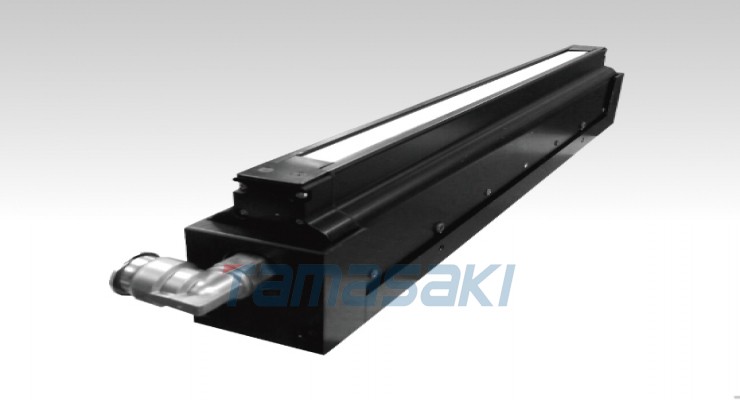

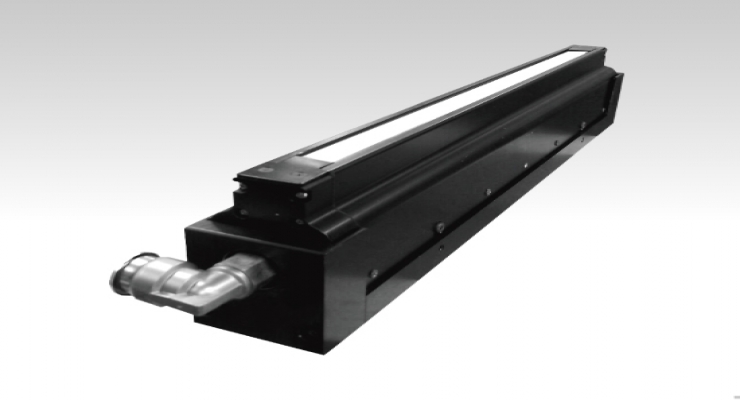

LED直线照明（线条照明）水冷高亮度线条照明（直线）LLRG-W
世界最高等级高亮度直线照明
高输出
发光面照度：600万Lx
特征
●采用水冷机构，实现高输出，无风扇，结构紧凑
●业界最高600万Lx，实现无风扇安静环境
●无风扇型，适合安装在洁净室中
●理想用于高速输送时的缺陷检查 高输出照明
●替代金属卤素光源和线形光导的例子很多
●业界最高600万Lx，实现无风扇安静环境
●无风扇型，适合安装在洁净室中
●理想用于高速输送时的缺陷检查 高输出照明
●替代金属卤素光源和线形光导的例子很多
通过水冷实现紧凑的机身
体积比约45%（与LLRG FAN冷却相比）
安装示例
钢板检查、玻璃检查、板材检查、金属表面检查、边缘检查、
线传感器用光源、视觉检查用光源、图像处理用光源
线传感器用光源、视觉检查用光源、图像处理用光源
由于无风扇设计，非常适合安装在洁净室中
摄影范例
●黑膜针孔检查（透射）
传统的线性照明：由于光强度不足 ，很难检测
厚的彩色薄膜上的针孔。
厚的彩色薄膜上的针孔。

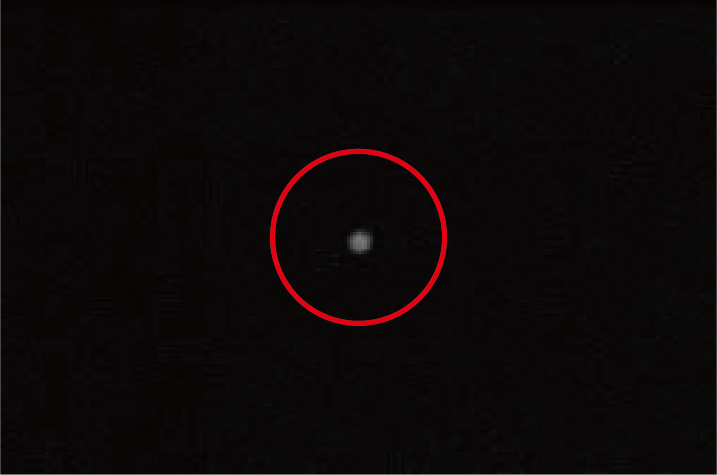

可使用LLRG-W高功率照明进行检测
方面
*请注意，由于产品改进，规格可能会发生变化。
代表性数据示例
[典型示例：LLRG566Wx22-75W]
选项/自定义示例
[可选]水冷装置（冷水机）
循环冷却水以保持LED照明的温度恒定。
循环冷却水以保持LED照明的温度恒定。
简易型
温控型
[定制示例]
通过安装狭缝单元，可以在明场、边缘和暗场中检测缺陷。
通过安装狭缝单元，可以在明场、边缘和暗场中检测缺陷。
狭缝单元
配置示例
无尘室中的 LED 照明系统的安装示例 ，通过图像处理 PC 进行综合管理
阵容列表
LLRG166Wx22-75＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 166x43x75 100 173标准*1 1.0 *2 LLRG266Wx22-75＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 266x43x75 200 346标准*1 1.5 *2 LLRG366Wx22-75＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 366x43x75 300 519标准*1 2.0 *2 LLRG466Wx22-75＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 466x43x75 400 692标准*1 2.5 *2 LLRG566Wx22-75＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 566x43x75 500 865标准*1 3.0 *2 LLRG666Wx22-75＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 666x43x75 600 1038标准*1 3.5 *2 LLRG766Wx22-75＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 766x43x75 700 1211标准*1 4.0 *2 LLRG866Wx22-75＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 866x43x75 800 1384标准*1 4.5 *2 LLRG966Wx22-75＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 966x43x75 900 1557典型*1 5.0 *2 LLRG1066Wx22-75＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 1066x43x75 1000 1730标准*1 5.5 *2
评论
*1 当灯为白色时 *2 请联系我们的销售部门选择兼容电源
● * 型号部分：发光颜色 W（白色） R（红色） G（绿色） B（蓝色） ● 发光长度尺寸为增量为50mm
●如需其他尺寸，请联系我们的销售部门
