AITEC艾泰克日本高亮度线性照明| LLRGC系列LLRGC300F、LLRGC400F、LLRGC500F风扇冷却超高亮度线性照明| LLRGC系列（旧型号：LLRG）●业界最高级别的FAN冷却式高亮度线照明●高亮度使其能够有效地检查彩色工件●采用高亮度LED和专有光学散热结构的线照明●元原光源和线光导 众多替代结果●新概念冷却机制减少FAN冷却气流对工件的影响顶部用于检测和图像处理的 LED

AITEC艾泰克日本高亮度线性照明| LLRGC系列LLRGC300F、LLRGC400F、LLRGC500F

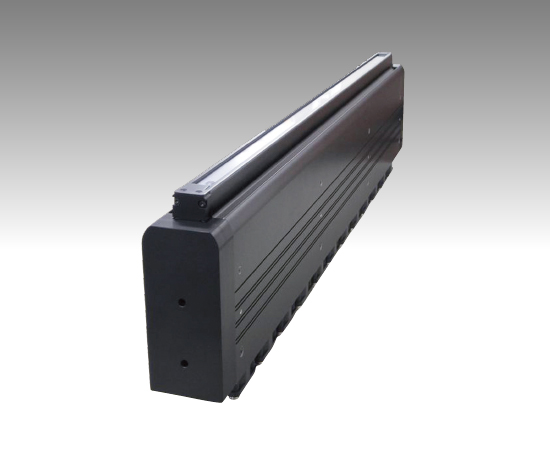

风扇冷却超高亮度线性照明| LLRGC系列（旧型号：LLRG）


●业界最高级别的FAN冷却式高亮度线照明
●高亮度使其能够有效地检查彩色工件
●采用高亮度LED和专有光学散热结构的线照明
●元原光源和线光导 众多替代结果
●新概念冷却机制减少FAN冷却气流对工件的影响


LED直线照明（线条照明）

风扇风冷高亮度线条照明（直线）LLRGC



风扇冷却式高亮度直线照明 RGB、IR、UV 也可提供
风扇风冷高亮度线条照明（直线）LLRGC

  • 环保要求2

  • 允许自定义支持

  • 光分布控制

  • 发射颜色

  • 红外线的

  • 紫外线

  • 风扇冷却


LLRGC独特的冷却机制

发光面照度280万Lx
独特的冷却机制，抑制冷却气流对工件的影响


特征


●业界最高级别的FAN冷却式高亮度线照明
●高亮度使其能够有效地检查彩色工件
●采用高亮度LED和专有光学散热结构的线照明
●元原光源和线光导 众多替代结果
●新概念冷却机制减少FAN冷却气流对工件的影响
活塞目视检查
活塞目视检查


应用实例


钢板检查、玻璃检查、薄板检查、金属表面检查、边缘检查
线传感器用光源、视觉检查用光源、图像处理用光源
彩色工件的透射检测

由于高亮度，非常适合彩色工件的透射检查


摄影范例


●涂膜不均匀检查（透射式）


传统的线性照明
使用传统照明检查薄膜涂层不均匀性
由于光强度不足而难以检测薄膜的不均匀性

使用 LLRGC 检测薄膜涂层不均匀性
可使用 LLRGC高功率照明进行检测


方面


LLRGC外形图

*请注意，由于产品改进，规格可能会发生变化。


代表性数据示例

【代表例：LLRGC500FW】

LLRGC照度分布
LLRGC照度特性

*所示图表仅供参考，不保证产品质量。


自定义示例



由于远距离照射，也可用于路面检查

使用 LLRGC 的路面检查图像



阵容列表

  • LLRGC100F＊

    LLRGC100F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _150x50x1501004877 *1.5典型值LPDCJ1-48301W-R4
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLRGC200F＊

    LLRGC200F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _250x50x15020048154 *2.3型LPDCJ1-48301W-R4
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLRGC300F＊

    LLRGC300F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _350x50x15030048231 *3.2型LPDCJ1-48301W-R4
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLRGC400F＊

    LLRGC400F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _450x50x15040048308标准*4型LPDCJ1-48601W-R4
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLRGC500F＊

    LLRGC500F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _550x50x15050048384 典型*4.8典型值LPDCJ1-48601W-R4
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLRGC600F＊

    LLRGC600F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _650x50x15060048461 典型*5.7典型值LPDCJ1-48601W-R4
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLRGC700F＊

    LLRGC700F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _750x50x15070048538标准*6.5典型值LPDCJ1-48102W-R4
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLRGC800F＊

    LLRGC800F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _850x50x15080048615标准*7.4型LPDCJ1-48102W-R4
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLRGC900F＊

    LLRGC900F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _950x50x15090048692 典型*8.2型LPDCJ1-48102W-R4
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLRGC1000F＊

    LLRGC1000F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _1050x50x150100048768标准*9.1典型值LPDCJ1-48102W-R4
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问


评论


*白色时
● * 部分型号：发光颜色 W（白色） R（红色） G（绿色） B（蓝色） ● 发光长度尺寸以 50 mm 为增量
● 如需其他尺寸，请联系我们。销售部门
