玉崎供应！AITEC 艾泰克高亮度线性照明LLR238Fx21-106、LLR138Fx21-106

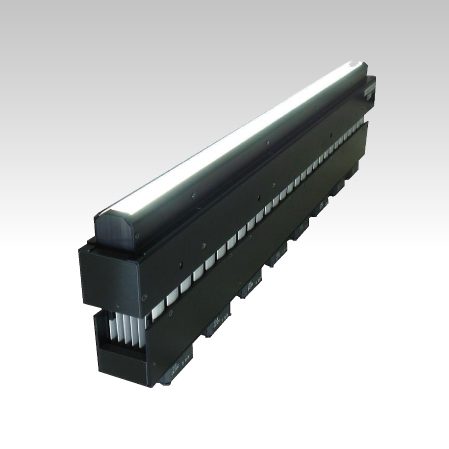

风扇散热标准高亮度线性照明｜LLR系列 ●独特的FAN冷却结构，实现纤薄和高亮度 ●FAN冷却标准型号，具有卓越的性价比 ●采用高亮度LED和专有光学系统和散热结构的线照明 ●来自元原光源和线光导 - 高强度照明即使在狭窄的安装位置也可以进行高速目视检查
特征
●独特的FAN冷却结构，实现纤薄和高亮度 ●FAN冷却标准型号，具有卓越的性价比 ●采用高亮度LED和专有光学系统和散热结构的线照明 ●来自元原光源和线光导 - 高强度照明即使在狭窄的安装位置也可以进行高速目视检查
独特的FAN散热结构，实现高亮度与纤薄设计兼具
应用实例
钢板检查、玻璃检查、薄板检查、金属表面检查、边缘检查 、线传感器用光源、视觉检查用光源、图像处理用光源
轮胎的目视检查： 即使在狭小的安装空间中，高强度照明也可实现高速目视检查。
摄影范例
●圆柱形金属零件划痕的检查
漫射光环照明 金属表面有光泽，很难察觉划痕。 使用LLR直线（线）照明 的低角度照射检测划痕
方面
*请注意，由于产品改进，规格可能会发生变化。
代表性数据示例 [典型示例：LLR438Fx21-105W]
*所示图表仅供参考，不保证产品质量。
自定义示例 聚光透镜单元
通过使用聚光透镜单元，可以精确定位成像部分并减少不必要的散射光。
阵容列表
LLR138Fx21-106＊ LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 138x32x106 101 39型*1 0.5典型值 *2
目录<摘录> PDF绘图 DXF 绘图 电缆 询问
LLR238Fx21-106＊ LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 238x32x106 201 77型*1 0.9典型值 *2
目录<摘录> PDF绘图 DXF 绘图 电缆 询问
LLR338Fx21-106＊ LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 338x32x106 301 115标准*1 1.3型 *2
目录<摘录> PDF绘图 DXF 绘图 电缆 询问
LLR438Fx21-106＊ LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 438x32x106 401 154标准*1 1.7典型值 *2
目录<摘录> PDF绘图 DXF 绘图 电缆 询问
LLR538Fx21-106＊ LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 538x32x106 501 192标准*1 2.1典型值 *2
目录<摘录> PDF绘图 DXF 绘图 电缆 询问
LLR638Fx21-106＊ LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 638x32x106 601 231标准*1 2.5型 *2
目录<摘录> PDF绘图 DXF 绘图 电缆 询问
LLR738Fx21-106＊ LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 738x32x106 701 269标准*1 2.9典型值 *2
目录<摘录> PDF绘图 DXF 绘图 电缆 询问
LLR838Fx21-106＊ LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 838x32x106 701 307型*1 3.3型 *2
目录<摘录> PDF绘图 DXF 绘图 电缆 询问
LLR938Fx21-106＊ LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 938x32x106 901 347标准*1 3.7典型值 *2
目录<摘录> PDF绘图 DXF 绘图 电缆 询问
LLR1038Fx21-106＊ LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 1038x32x106 1001 384标准*1 4.1典型值 *2
目录<摘录> PDF绘图 DXF 绘图 电缆 询问
评论
*1 颜色为白色时 *2 请联系我们的销售部门选择兼容电源 ● * 型号部分：发光颜色 W（白色） R（红色） G（绿色） B（蓝色） ● 发光长度尺寸以 50 mm 为增量 可提供 ●如需其他尺寸，请联系我们的销售部门。
