货期短优势！AITEC艾泰克线性照明LLRVC400N、LLRVC500N、LLRV600N
货期短优势！AITEC艾泰克线性照明无风扇标准型 | LLRVC 系列LLRVC100N、LLRVC200N、货期短优势！AITEC艾泰克线性照明LLRVC400N、LLRVC500N、LLRV600N无风扇标准型 | LLRVC 系列（旧型号：LLRV）●性价比优良的型号●自然散热型，最适合安装在洁净室中●采用高亮度LED和专有光学散热结构的线条照明●内置可变聚焦机构（专有开发） 照射光可从准平
货期短优势！AITEC艾泰克线性照明无风扇标准型 | LLRVC 系列LLRVC100N、LLRVC200N、货期短优势！AITEC艾泰克线性照明LLRVC400N、LLRVC500N、LLRV600N

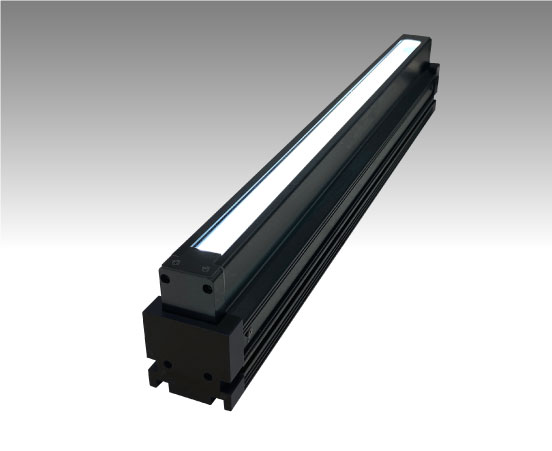

无风扇标准型 | LLRVC 系列（旧型号：LLRV）
●性价比优良的型号
●自然散热型，最适合安装在洁净室中
●采用高亮度LED和专有光学散热结构的线条照明
●内置可变聚焦机构（专有开发） 照射光可从准平行光到聚光光
●元原光源和线形光导的替代例子很多。
LED直线照明（线条照明）用于检查和图像处理的线照明（直线）LLVRC
内置聚焦宽度可变机构，可自由改变照射宽度
可变照射宽度机构
伪并行
聚光
本产品为自然散热型，但也有风冷型（LLVRC-A系列）和FAN冷却型（LLVRC-F系列）。
特征
●适用于线阵相机成像和摄影的线照明系列
●适用于机器视觉和工业应用的高亮度、高性能照明设备
●具有卓越性价比的型号
●自然散热型，非常适合安装在洁净室中
●采用高性能的线照明高强度LED和专有的光学散热结构
●内置可变聚焦机构（专有开发）可以将照射光从伪平行光调整为聚光光
●Metahara光源和线光导具有替代荧光灯的良好记录光源
有白色、红色、绿色、蓝色、可见光、红外线（IR850nm、940nm）、紫外线（UV365nm、385nm、405nm）等多种光源
。 UV固化、粘接等。
采用我司恒流控制电源，实现配光控制、电缆补偿、照明温度检测、断线报警、报警历史确认
等多种功能 。 ●与同轴落射照明单元组合，也可用于线路同轴落射照明（可选）
可变聚焦机构
可用于从短距离到长距离照射的广泛应用
应用实例
最适合使用线传感器进行图像处理的线照明
连续平面卷材检查（印刷材料、片材、薄膜、钢板、玻璃等）、片状晶圆检查（由纸、树脂和无纺布制成的加工产品），半导体晶圆、罐头产品适合检查
连续平面卷材检查（印刷材料、片材、薄膜、钢板、玻璃等）、片状晶圆检查（由纸、树脂和无纺布制成的加工产品），半导体晶圆、罐头产品适合检查
适合用作区域摄像机的高亮度条形照明以及用于目视检查的远距离照明。
胶片检查
摄影范例

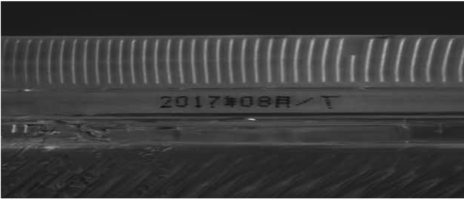

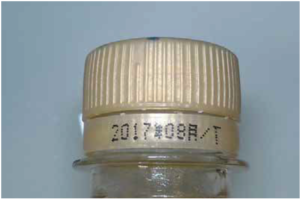

●瓶盖印刷检验
漫射光环照明
弯曲的表面在印刷表面上产生光泽，使得字符难以识别。
使用LLRVC
直线照明和线相机可以将曲面成像为平面。
成像示例只是一个示例。您可以从多种线条照明系列中进行选择。
如果您有任何疑问，例如演示设备或测试室的使用、成像评估请求、产品问题、定制等，请随时与我们联系。
前往联系页面
方面
[LLRVC-N* 外形尺寸]
[LLRVC-A* 外形图]
[LLRVC-F* 外形图]
*请注意，由于产品改进，规格可能会发生变化。
代表性数据示例
【典型示例：LLRVC400NW（自然散热型）】
[典型示例：LLRVC400AW（风冷型）]
[典型示例：LLRVC400FW（风扇冷却型）]
选项
狭缝单元
通过使用 M4 螺母槽将狭缝单元安装到 LLRVC 上，您可以轻松获得狭缝光（狭缝宽度可根据要求定制）。
通过使用 M4 螺母槽将狭缝单元安装到 LLRVC 上，您可以轻松获得狭缝光（狭缝宽度可根据要求定制）。
同轴落射照明单元
通过从与相机镜头轴相同的轴发出光线，边缘的漫射光逸出，对比度变得更加清晰。
通过从与相机镜头轴相同的轴发出光线，边缘的漫射光逸出，对比度变得更加清晰。
线性圆顶照明（半管照明）和线性同轴落射照明的组合
通过将线性圆顶照明和线性同轴落射照明相结合，可以消除线性圆顶照明成像窗口狭缝的反射。
通过将线性圆顶照明和线性同轴落射照明相结合，可以消除线性圆顶照明成像窗口狭缝的反射。
安装方法
槽式安装方式
通过与市售M4六角螺母（JIS）兼容的
安装槽，
实现高度灵活的安装环境

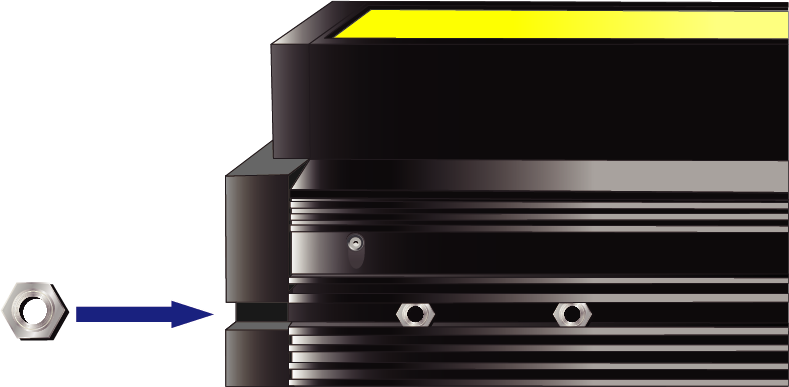

用于 M4 六角螺母的槽侧

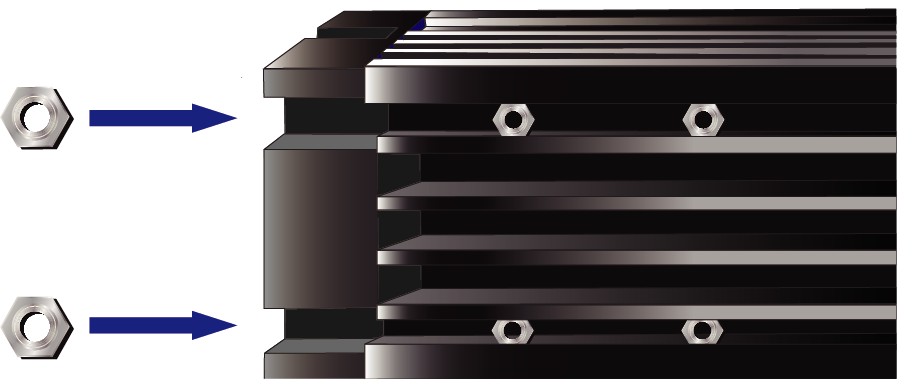

用于 M4 六角螺母的背面槽阵容列表
自然散热风冷风扇冷却
LLRVC100N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●●●●● * _ _ _ _ _ 150x48x(75~80) 100 20标准* 0.6典型值 LPDCJ1-48301W-R4 LLRVC200N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●●●●● * _ _ _ _ _ 250x48x(75~80) 200 39标准* 1.0典型值 LPDCJ1-48301W-R4 LLRVC300N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●●●●● * _ _ _ _ _ 350x48x(75~80) 300 58标准* 1.4型 LPDCJ1-48301W-R4 LLRVC400N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●●●●● * _ _ _ _ _ 450x48x(75~80) 400 77标准* 1.8典型值 LPDCJ1-48301W-R4 LLRVC500N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●●●●● * _ _ _ _ _ 550x48x(75~80) 500 96标准* 2.2型 LPDCJ1-48301W-R4 LLRVC600N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●●●●● * _ _ _ _ _ 650x48x(75~80) 600 116标准* 2.6型 LPDCJ1-48301W-R4 LLRVC700N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●●●●● * _ _ _ _ _ 750x48x(75~80) 700 135标准* 3.0典型值 LPDCJ1-48301W-R4 LLRVC800N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●●●●● * _ _ _ _ _ 850x48x(75~80) 800 154 典型* 3.8典型值 LPDCJ1-48301W-R4 LLRVC900N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●●●●● * _ _ _ _ _ 950x48x(75~80) 900 173 典型* 4.2型 LPDCJ1-48301W-R4 LLRVC1000N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●●●●● * _ _ _ _ _ 1050x48x(75~80) 1000 192.0典型* 4.6型 LPDCJ1-48301W-R4
评论
*白色时
●型号中的*部分包含发光颜色 W（白色） R（红色） G（绿色） B（蓝色） A（琥珀色） IR（红外线） UV（紫外线）
●对于IR和UV，另请参阅请参阅以下页面。对于 IR，请单击此处。对于 UV，请单击此处。
●发射长度尺寸以 100mm 为增量。
●对于其他尺寸，请联系我们的销售部门。
