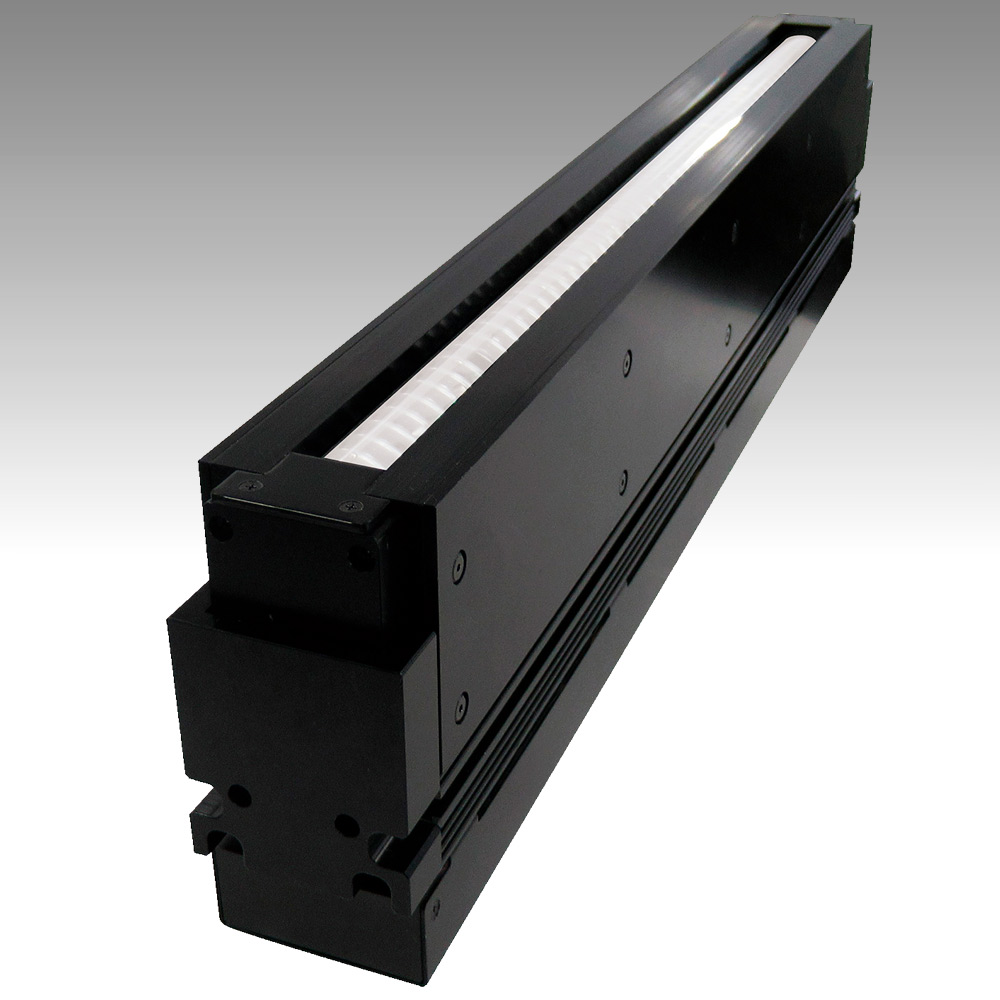

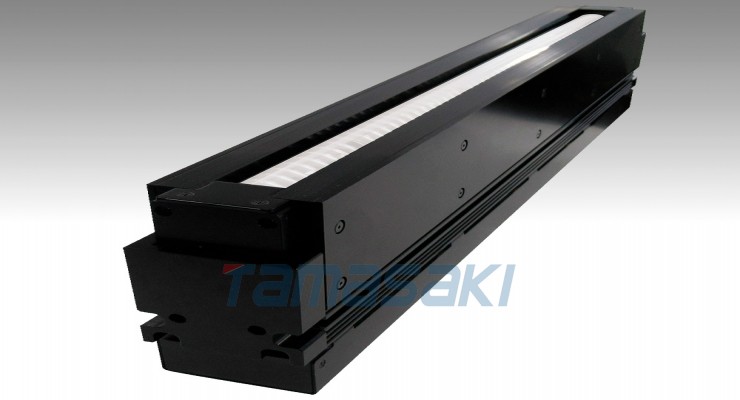

LED直线照明（线条照明）高度定向线照明（直线）LLRRC
高定向高亮度直线照明
高指向性
照射宽度特性(mm)
通过独特的光学设计实现高方向性的
新概念线照明
特征
●高指向性、高亮度的线照明模式
●采用新概念光学结构，可以检测到以前无法检测到的缺陷
●与使用控光膜相同的指向性，照度提高3倍以上
●独特开发的高指向性光学设计 与传统线照明相比
，照射距离更远
●最适合高速工件的线相机摄影
●采用新概念光学结构，可以检测到以前无法检测到的缺陷
●与使用控光膜相同的指向性，照度提高3倍以上
●独特开发的高指向性光学设计 与传统线照明相比
，照射距离更远
●最适合高速工件的线相机摄影
高方向性可实现远距离照射
应用实例
钢板检查、玻璃检查、薄板检查、金属表面检查、边缘检查
、线传感器用光源、视觉检查用光源、
图像处理用光源
、线传感器用光源、视觉检查用光源、
图像处理用光源
钢板外观检验
安装方法
槽式安装方式
通过与市售M4六角螺母（JIS）兼容的安装槽，
实现高度灵活的安装环境 。
通过与市售M4六角螺母（JIS）兼容的安装槽，
实现高度灵活的安装环境 。
尺寸（典型示例：LLRRC100F 至 600F*）
*请注意，由于产品改进，规格可能会发生变化。
代表性数据示例
【代表例：LLRRC400FW】
自定义示例
简单的装卸机构
可以轻松地装卸具有各种特性的光学薄膜，
大大扩展了检查范围。
可以轻松地装卸具有各种特性的光学薄膜，
大大扩展了检查范围。
同轴落射照明单元：
通过与相机镜头轴同轴照射，边缘的漫射光逸出，
对比度更加清晰。
通过与相机镜头轴同轴照射，边缘的漫射光逸出，
对比度更加清晰。

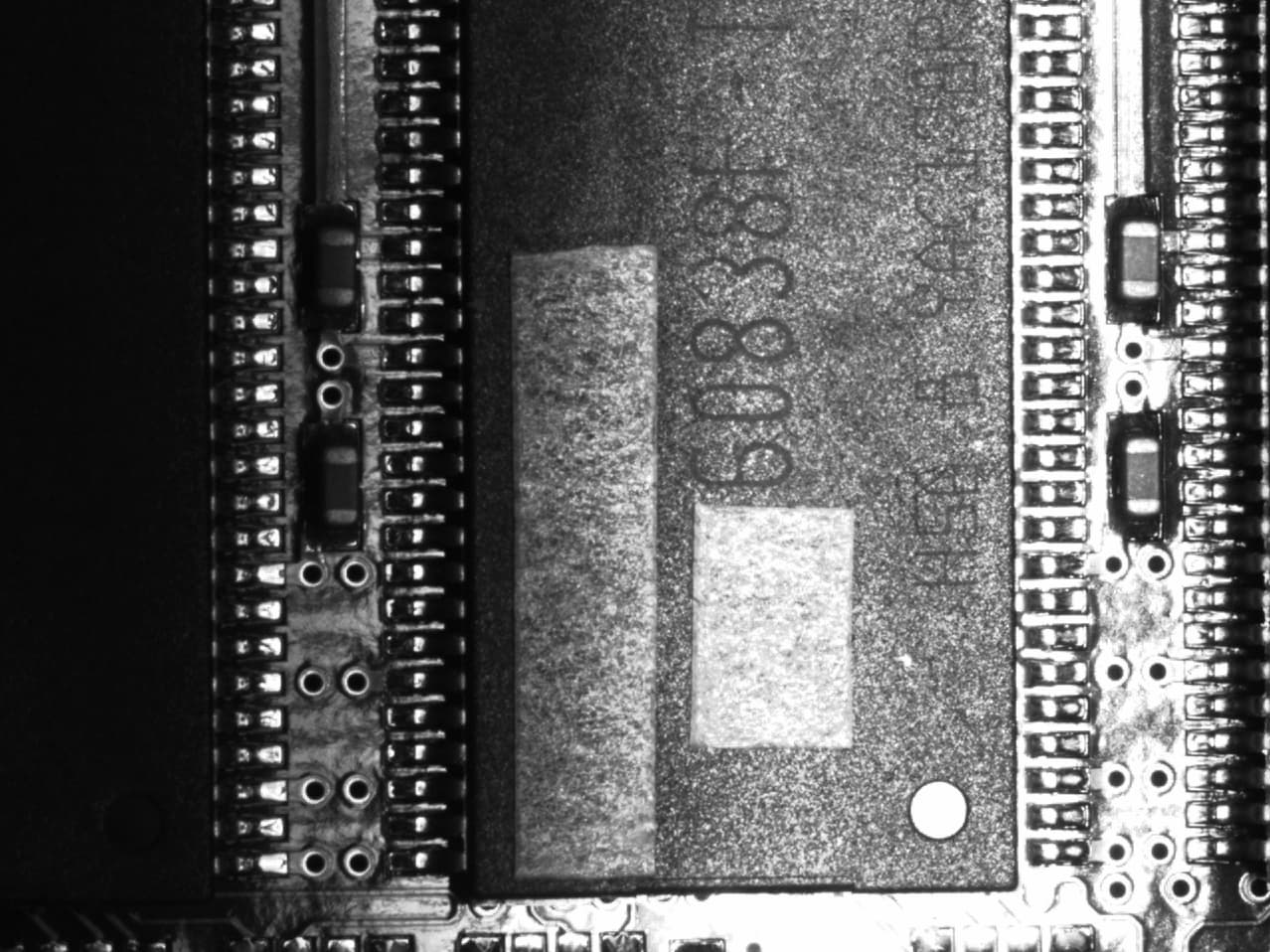

摄影范例
直线照明
LLRRC系列

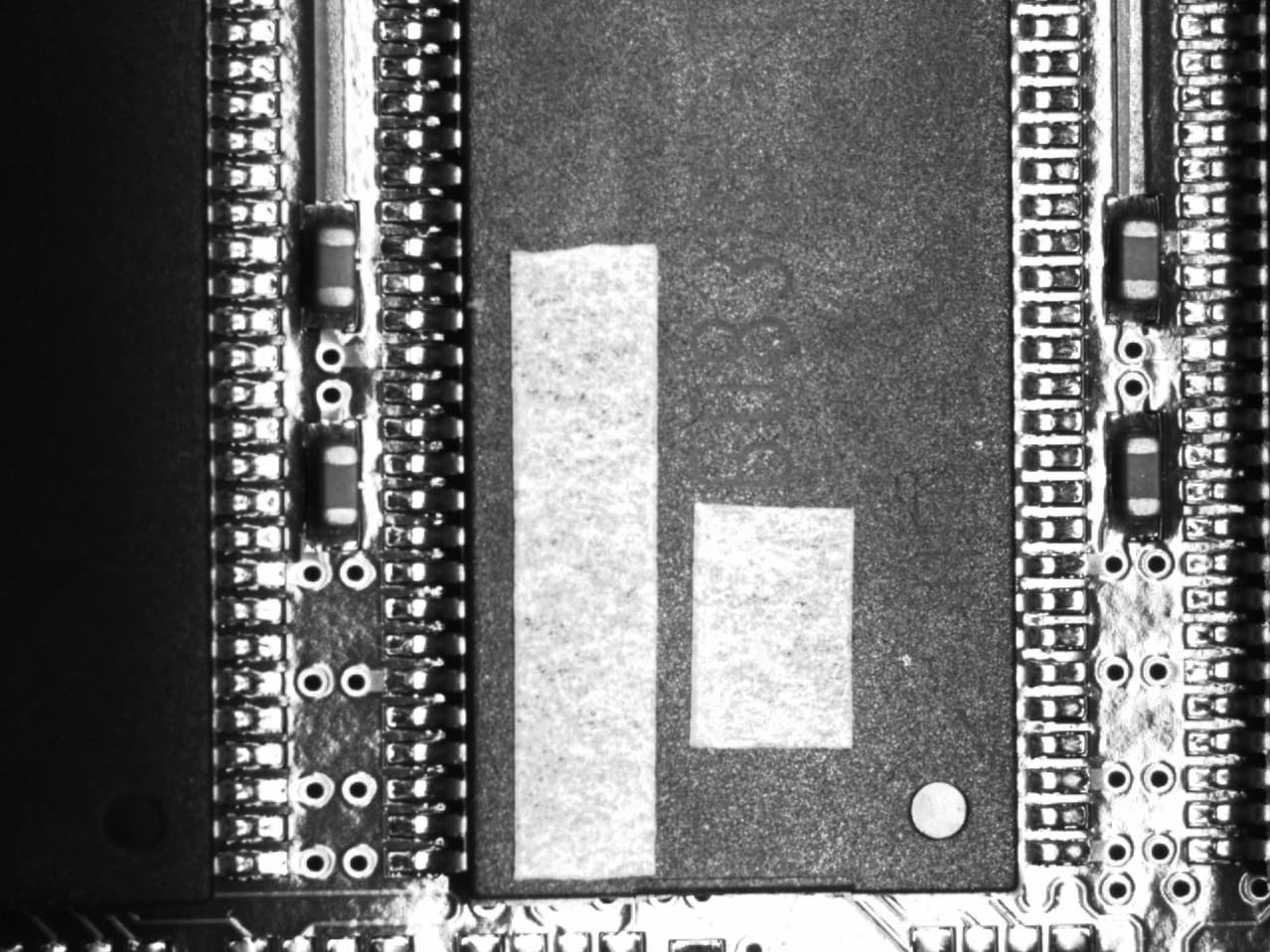

在高度定向的光线下可以清晰地读取印刷内容
阵容列表
LLRRC100F＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 150x45x106 100 38.4标准* 1.1典型值 LPDCJ1A-48301W-R8 LLRRC200F＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 250x48x106 200 76.8标准* 1.7典型值 LPDCJ1A-48301W-R8 LLRRC300F＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 350x48x106 300 115.2典型* 2.3型 LPDCJ1A-48301W-R8 LLRRC400F＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 450x48x106 400 153.6标准* 2.9典型值 LPDCJ1A-48301W-R8 LLRRC500F＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 550x48x106 500 192 典型* 4.1典型值 LPDCJ1A-48301W-R8 LLRRC600F＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 650x48x106 600 230.4标准* 4.7典型值 LPDCJ1A-48301W-R8 LLRRC700F＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 750x48x106 700 268.8标准* 5.3型 LPDCJ1A-48601W-R8 LLRRC800F＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 850x48x106 800 307.2典型* 5.9典型值 LPDCJ1A-48601W-R8 LLRRC900F＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 950x48x106 900 345.6标准* 6.5典型值 LPDCJ1A-48601W-R8 LLRRC1000F＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 1050x48x106 1000 384 典型* 7.1典型值 LPDCJ1A-48601W-R8
评论
*白色时
● * 型号部分：发光颜色 W（白色） R（红色） G（绿色） B（蓝色） ● 发光面尺寸以 100 mm 为增量
● 如需其他尺寸，请联系我们。销售部门
