优势！AITEC艾泰克LLXV100NW/LLXV200NW/LLXV300NW
高亮度斜线照明｜LLX系列
●用于线阵相机检查的倾斜高亮度线照明
●适合无尘室的自然散热型
●高亮度可以检查
薄缺陷 ●通过改变光学系统适合各种划痕
●高照度型，紧凑且低成本型
LLXJ（低成本型）系列可以从W（白色）、R（红色）、G（绿色）、B（蓝色）中选择发光颜色。

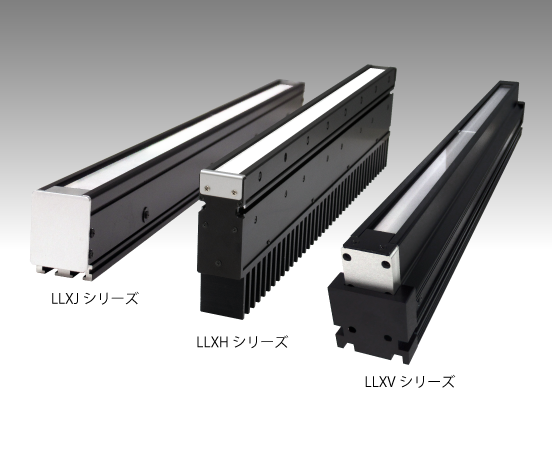

LED直线照明（线条照明）高亮度斜线照明LLX系列
用于线阵相机检查的倾斜直线照明
推荐照射范围
LLXV400NW
通过高强度照明和独创的光学系统实现明亮的斜光
特征
●用于线阵相机检查的倾斜高亮度线照明
●适合无尘室的自然散热型
●高亮度可以检查
薄缺陷 ●通过改变光学系统适合各种划痕
●高照度型，紧凑且低成本型
LLXJ（低成本型）系列可以从W（白色）、R（红色）、G（绿色）、B（蓝色）中选择发光颜色。
应用实例
钢板检测、玻璃检测、板材检测、金属表面检测、边缘检测、晶圆检测

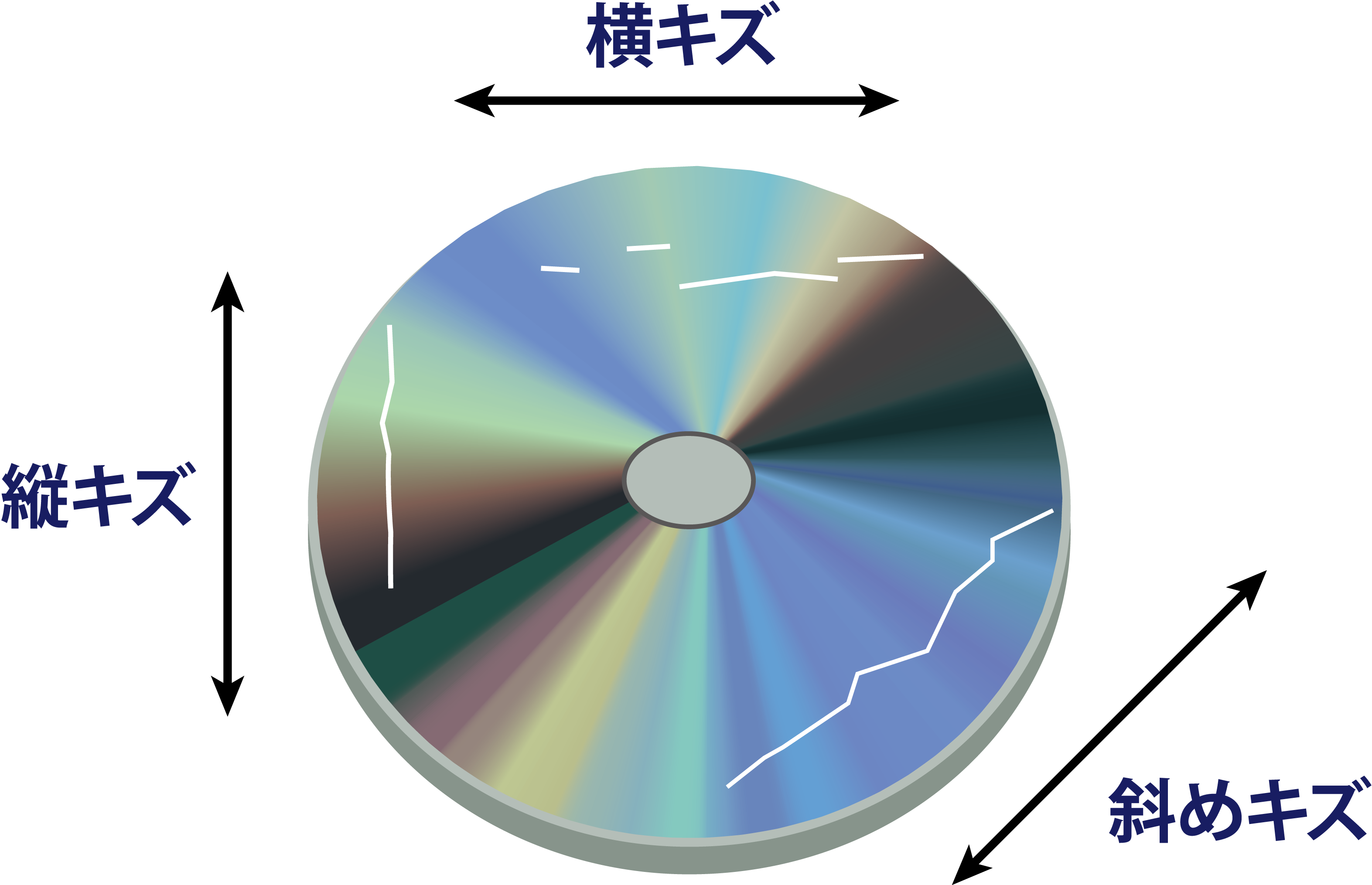

非常适合检测各个方向的划痕、皱纹等
摄影范例
●光学薄膜纵向划痕检查

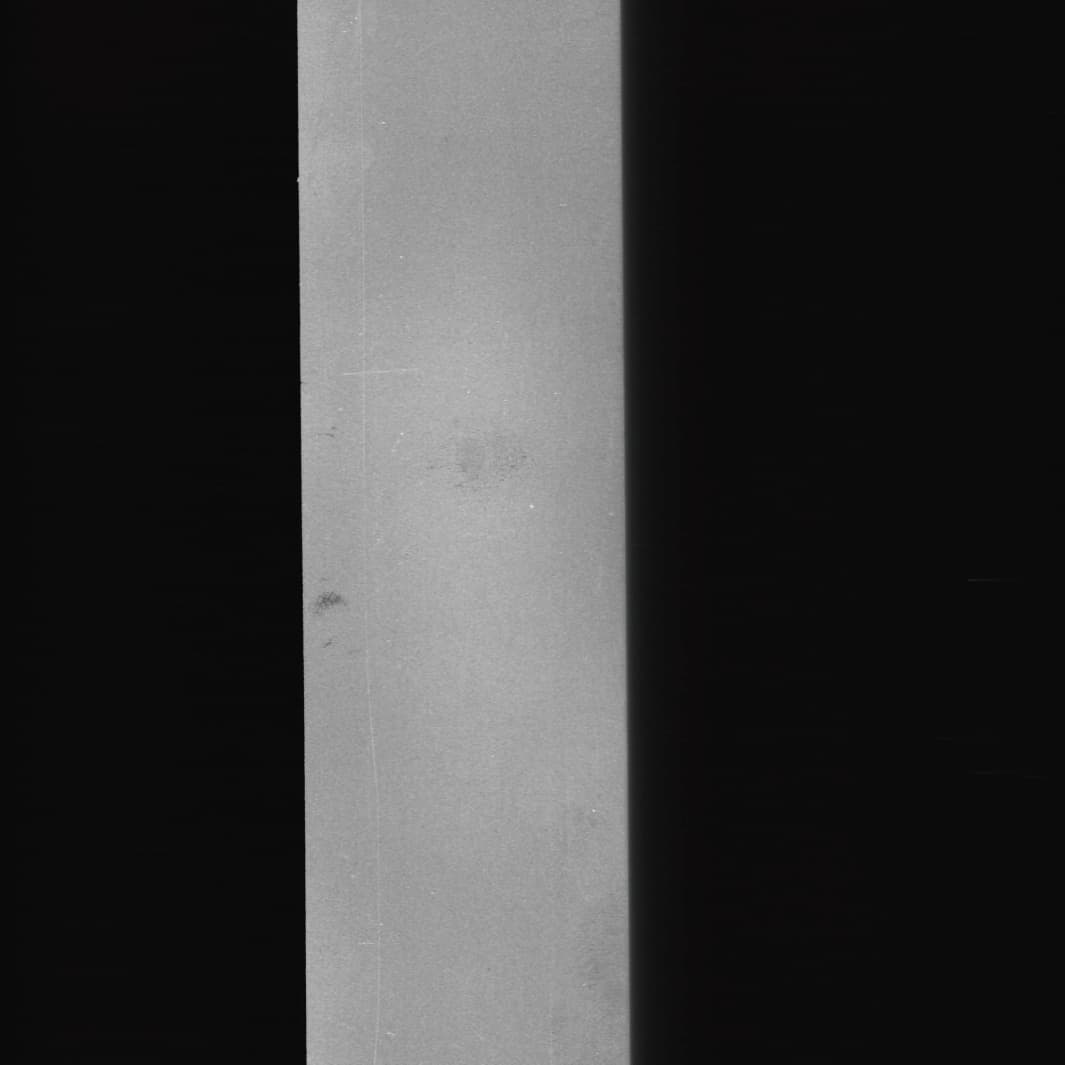

传统直线照明
垂直划痕很难看到

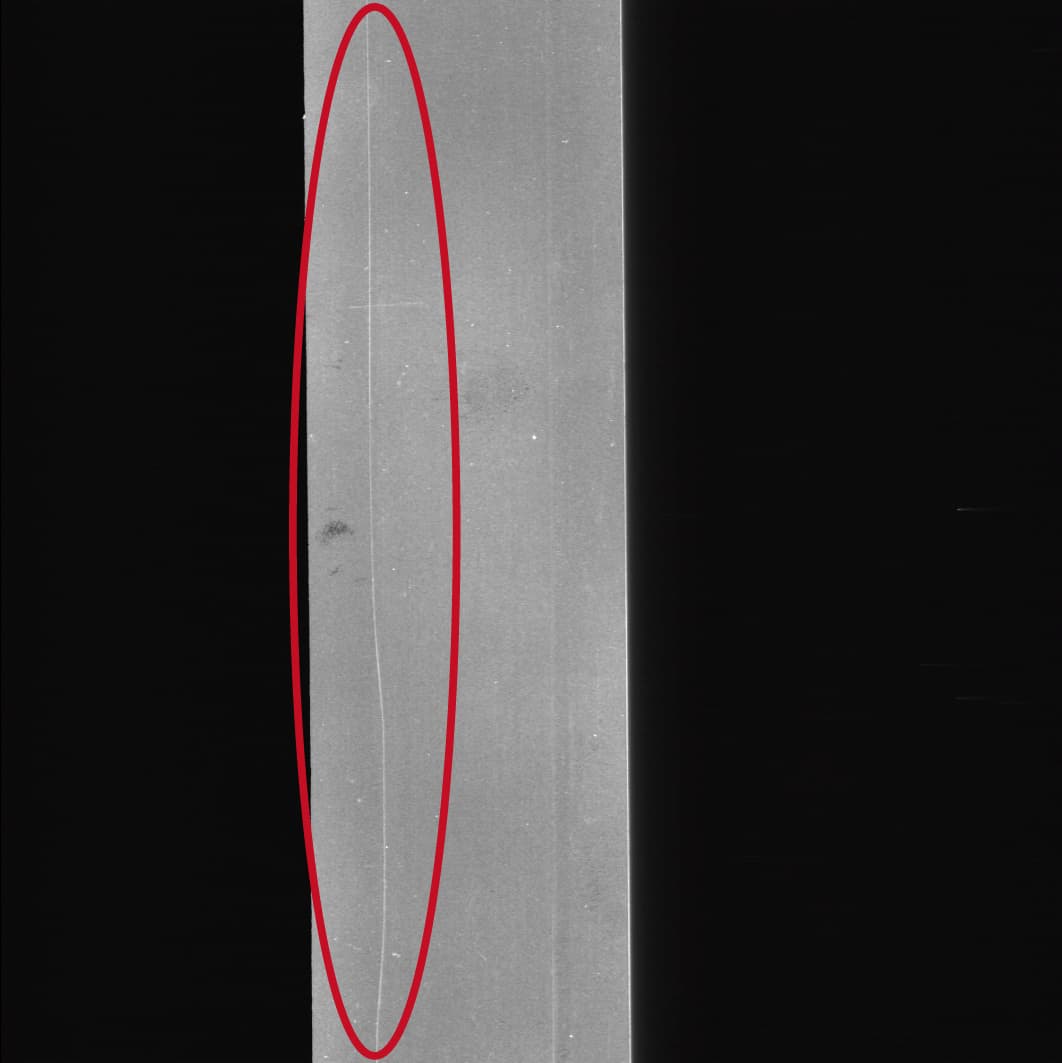

LLXV
强调垂直划痕
方面
[典型示例：LLXV100NW ~ 600NW]
*请注意，由于产品改进，规格可能会发生变化。
*请注意，由于产品改进，规格可能会发生变化。
[典型示例：LLXH400NW]
*请注意，由于产品改进，规格可能会发生变化。
*请注意，由于产品改进，规格可能会发生变化。
[典型示例：LLXJ400N*]
*请注意，由于产品改进，规格可能会发生变化。
*请注意，由于产品改进，规格可能会发生变化。
代表性数据示例
[典型示例：LLXV400NW]
*所示图表仅供参考，不保证产品质量。
[典型示例：LLXH400NW]
*所示图表仅供参考，不保证产品质量。
【代表例：LLXJ400N】
*所示图表仅供参考，不保证产品质量。
定制示例（LLXV 系列）
通过改变照射角度对应浅划痕
阵容列表
LLXV系列LLXH系列LLXJ系列
LLXV100NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 150x48x75 100 48 20 LPDCJ1-48301W-R4 LLXV200NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 250x48x75 200 48 39 LPDCJ1-48301W-R4 LLXV300NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 350x48x75 300 48 58 LPDCJ1-48301W-R4 LLXV400NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 450x48x75 400 48 77 LPDCJ1-48301W-R4 LLXV500NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 550x48x75 500 48 96 LPDCJ1-48301W-R4 LLXV600NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 650x48x75 600 48 116 LPDCJ1-48301W-R4 LLXV700NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 750x48x75 700 48 135 LPDCJ1-48301W-R4 LLXV800NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 850x48x75 800 48 154 LPDCJ1-48301W-R4 LLXV900NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 950x48x75 900 48 173 LPDCJ1-48301W-R4 LLXV1000NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 1050x48x75 1000 48 192 LPDCJ1-48301W-R4
评论
●发光长度尺寸以100mm为单位可供选择
●发光长度最大可生产3,000mm（LLXV系列）
●*部分型号：发光颜色 W（白） R（红） G（绿） B （蓝色））（LLXJ系列）
●如需其他尺寸，请联系我们的销售部门。
