AITEC艾泰克内置电阻高亮度线性照明LLRQ200NW/LLRQ300NW
AITEC艾泰克内置电阻高亮度线性照明LLRQ100NW、AITEC艾泰克内置电阻高亮度线性照明LLRQ200NW/LLRQ300NW用于检测和图像处理的 LED 照明产品清单LED直线照明（线条照明）内置电阻高亮度线性照明LLRQ-N系列LED直线照明（线条照明）内置电阻高亮度线性照明LLRQ-N系列特征应用实例方面代表性数据示例专用电源LPDVK1Q系列阵容列表内置电阻的高亮度线性照明电缆可直
AITEC艾泰克内置电阻高亮度线性照明LLRQ100NW、AITEC艾泰克内置电阻高亮度线性照明LLRQ200NW/LLRQ300NW

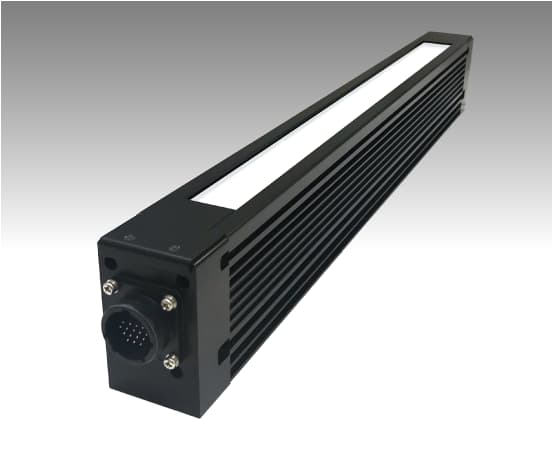

LED直线照明（线条照明）内置电阻高亮度线性照明LLRQ-N系列
内置电阻的高亮度线性照明
电缆可直接连接至灯体
特征
●内置电阻线性照明，功能简单
●性价比优异
●可连接恒压控制电源，也可连接恒流控制电源
●灯连接器置于照明外壳末端
应用实例
●短尺寸，最适合罐头制造等的检查
●长尺寸，适合片材检查
●隔膜和电极材料的检查
隧道壁检查和路面检查图像
方面
[典型示例：LLRQ400NW]
*请注意，由于产品改进，规格可能会发生变化。
代表性数据示例
[典型示例：LLRQ400NW]
照度特性
宽度方向照度分布
纵向照度分布
专用电源LPDVK1Q系列
LLRQ系列恒压数字设定型控制电源
LPDVK1Q系列
| 模型 | LPDVK1Q-24301W | LPDVK1Q-24601W | LPDVK1Q-24102W |
|---|---|---|---|
| 驱动系统 | 恒压法 | ||
| 调光方式 | 数字设置 | ||
| 输出数量 | 1通道 | ||
| 最大输出能力 | 240W | 480W | 800W |
| 输出电压 | 24V | ||
| 输出连接器 | 螺丝锁连接器 16 针 x 1 | 螺丝锁连接器 16 针 x 1 | 螺丝锁连接器 24 针 x 2 |
| 额定电源电压 | AC100V~AC240V | ||
| 外部控制 | 并行通信（MIL 连接器 16P） RS-232C 通信（DSUB9P 连接器） LAN 通信（RJ-45 连接器） | ||
| 外部调光 | 并行通信 RS-232C 通信 LAN 通信 | ||
| 外部开/关 | 并行通信中的光电耦合器输入或通过 RS-232C 或 LAN 通信进行命令控制 | ||
| 冷却方式 | FAN强制风冷 | ||
| 本体尺寸 宽×深×高 [毫米] | 97×245×110 | 116×265×130 | 118×336×162 |
| 重量 | 2.4公斤 | 4.2公斤 | 5.9公斤 |
阵容列表
LLRQ100NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 194x45x72 100 24 22 LPDVK-24151W LLRQ200NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 294x45x72 200 24 44 LPDVK-24151W LLRQ300NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 394x45x72 300 24 65 LPDVK-24151W LLRQ400NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 494x45x72 400 24 87 LPDVK-24151W LLRQ500NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 594x45x72 500 24 108 LPDVK-24151W LLRQ600NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 694x45x72 600 24 130 LPDVK-24301W LLRQ700NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 794x45x72 700 24 152 LPDVK-24301W LLRQ800NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 894x45x72 800 24 173 LPDVK-24301W LLRQ900NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 994x45x72 900 24 195 LPDVK-24301W LLRQ1000NW
目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 适用电源 1,094x45x72 1,000 24 216 LPDVK-24301W
评论
●发射长度尺寸以100mm为单位提供。
●如需其他尺寸，请联系我们的销售部门。
