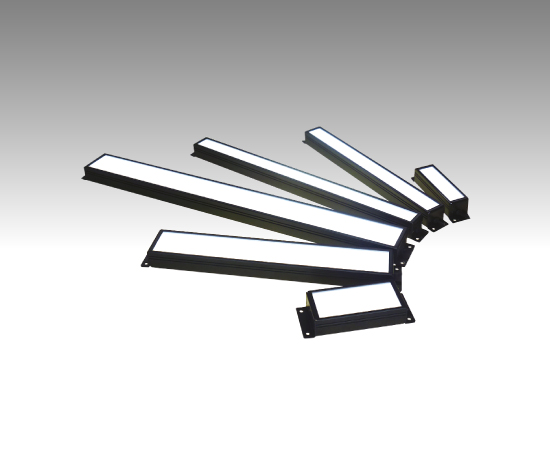

AITEC艾泰克LLG□35NW/LLG□75NW漫射线性照明（条形照明）
AITEC艾泰克LLG□35NW/LLG□75NW漫射线性照明（条形照明）顶部用于检测和图像处理的 LED 照明产品清单漫射线性照明（条形照明）漫射光线性照明LLG系列漫射线性照明（条形照明）漫射光线性照明LLG系列特征应用实例摄影范例方面代表性数据示例选项阵容列表漫射光性价比模型 特征●高亮度、低成本的高性价比机型●向工件照射高强度漫射光，反射少●用于透射、反射、漫射光照明等多种用途●用于划痕检
AITEC艾泰克LLG□35NW/LLG□75NW漫射线性照明（条形照明）
漫射线性照明（条形照明）
漫射光线性照明LLG系列
漫射光性价比模型
特征
●高亮度、低成本的高性价比机型
●向工件照射高强度漫射光，反射少
●用于透射、反射、漫射光照明等多种用途
●用于划痕检查、印刷检查、形状检查、尺寸测量的理想选择
●广泛应用于电子元件、印刷、食品、医疗等。
应用实例
表面检查，视力检查，印刷检验、形状检查、字符识别，颜色识别、线阵相机光源，面阵相机光源，图像处理光源
LED 照明意味着没有玻璃碎片
餐盒成分短缺检查
摄影范例
●喷雾罐条码印刷检测
一般直线（条形）照明
打印内容无法准确读取。
打印内容无法准确读取。
LLGA/LLWGA
标准扩散板
可抑制工作表面的反射
标准扩散板
可抑制工作表面的反射
方面
*请注意，由于产品改进，规格可能会发生变化。
代表性数据示例
[典型示例：LLGA555NW/LLWGA235NW]
选项
阵容列表
LLG□35NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 45x25x22 35 0.05 24 1.2典型值 0.1典型值 LPDC1-2430W-R05 LLG□75NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 85x25x22 75 0.1 24 2.4型 0.1典型值 LPDC1-2430W-R1 LLG□155NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 165x25x22 155 0.2 24 4.8典型值 0.1典型值 LPDC1-2430W-R2 LLG□195NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 205x25x22 195 0.25 24 6型 0.2典型值 LPDC1-2430W-R25 LLG□235NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 245x25x22 235 0.3 24 7.2典型值 0.2典型值 LPDC1-2430W-R3 LLG□315NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 325x25x22 315 0.4 24 9.6典型值 0.2典型值 LPDC1-2430W-R4 LLG□395NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 405x25x22 第395章 0.5 24 12型 0.2典型值 LPDC1-2430W-R5 LLG□475NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 485x25x22 第475章 0.6 24 14.4典型值 0.3典型值 LPDC1-2430W-R6 LLG□555NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 565x25x22 第555章 0.7 24 16.8典型值 0.4典型值 LPDC1-2430W-R7 LLG□635NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 645x25x22 第635章 0.8 24 19.2典型值 0.4典型值 LPDC1-2430W-R8 LLG□715NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 725x25x22 715 0.9 24 21.6典型值 0.5典型值 LPDC1-2430W-R9 LLG□795NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 805x25x22 第795章 1 24 24型 0.5典型值 LPDC1-2430W-1R LLG□1195NW
目录<摘录> PDF绘图（带耳朵） PDF绘图（不带耳朵） DXF图（带耳朵） DXF图（不带耳朵） 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 最大额定电流值[A] 输入电压[V] 功耗[W] 重量[公斤] 适用电源 ○ 1205x25x22 1195 1.5 24 36型 0.7典型值 LPDC1-24151W-1R5
评论
●□ 包含A（带挂耳）和B（不带挂耳）。
●发光颜色仅限W（白色）。
●发光长度尺寸以40mm为增量。 ●其他尺寸请联系我们。请联系我们的销售部门.
●我们还有允许侧面接线而无需安装耳的“LLGB系列”。
●使用Hikari Shop电源时，请在末尾添加“-E41”。
