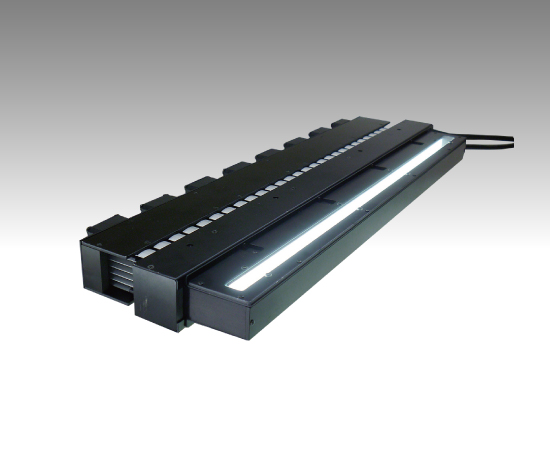

高亮度线性同轴落射照明LLRA系列
可以从与线阵相机相同的轴照射的同轴外线（线）照明
● 线阵相机的同轴落射照明
● 通过半反射镜从与相机相同的轴进行照明● 通过让 工件表面
上的凹痕、划痕和雕刻的镜面反射光逸出，清除检测目标和工件之间的对比度
● 照射距离越远，摄像机能捕捉到的镜面反射成分就越多。尽管其
亮度较高，但照射器的深度较短，可以安装在狭窄的空间内。
线性同轴落射照明
高亮度线性同轴落射照明LLRA系列
可以从与线阵相机相同的轴照射的同轴外线（线）照明
特征
● 线阵相机的同轴落射照明
● 通过半反射镜从与相机相同的轴进行照明● 通过让 工件表面
上的凹痕、划痕和雕刻的镜面反射光逸出，清除检测目标和工件之间的对比度
● 照射距离越远，摄像机能捕捉到的镜面反射成分就越多。尽管其
亮度较高，但照射器的深度较短，可以安装在狭窄的空间内。
应用实例
钢板检查、玻璃检查、薄板检查、金属表面检查、边缘检查
、线传感器用光源、视觉检查用光源、图像处理用光源
、线传感器用光源、视觉检查用光源、图像处理用光源
金属轴凹痕检查
摄影范例
●钢板凹痕的检查
直线照明
直线照明的低角度照明
很难检测浅凹痕 。
直线照明的低角度照明
很难检测浅凹痕 。
来自LLRA
凹痕区域的光被漫反射，凹痕被检测为黑点。
凹痕区域的光被漫反射，凹痕被检测为黑点。
方面
*请注意，由于产品改进，规格可能会发生变化。
代表性数据示例
【代表例：LLRA438Fx21-129W】
安装示例
与线顶照明（半管照明）的组合
通过将同轴线照明和线顶照明（半管照明）组合，
可以消除线顶照明的成像窗口狭缝的反射。
阵容列表
LLRA138Fx21-129＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 138x32x129 95 48 39型*1 0.8典型值 *2 LLRA238Fx21-129＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 238x32x129 195 48 77型*1 1.1典型值 *2 LLRA338Fx21-129＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 338x32x129 295 48 116标准*1 1.5典型值 *2 LLRA438Fx21-129＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 438x32x129 第395章 48 154标准*1 1.9典型值 *2 LLRA538Fx21-129＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 538x32x129 第495章 48 192标准*1 2.5型 *2 LLRA638Fx21-129＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 638x32x129 第595章 48 231标准*1 3.1典型值 *2 LLRA738Fx21-129＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 738x32x129 695 48 269标准*1 3.6型 *2 LLRA838Fx21-129＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 838x32x129 第795章 48 308标准*1 4.2型 *2 LLRA938Fx21-129＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 938x32x129 895 48 346标准*1 4.8典型值 *2 LLRA1038Fx21-129＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ ●●● _ _ 1038x32x129 995 48 384标准*1 5.4型 *2
评论
*1 当灯为白色时 *2 请联系我们的销售部门选择兼容电源
● * 型号部分：发光颜色 W（白色） R（红色） G（绿色） B（蓝色） ● 发光长度尺寸为以100毫米为增量
●如需其他尺寸，请联系我们的销售部门
