AITEC艾泰克同轴落射照明LLRA138Fx21-129/LLRA238Fx21-129

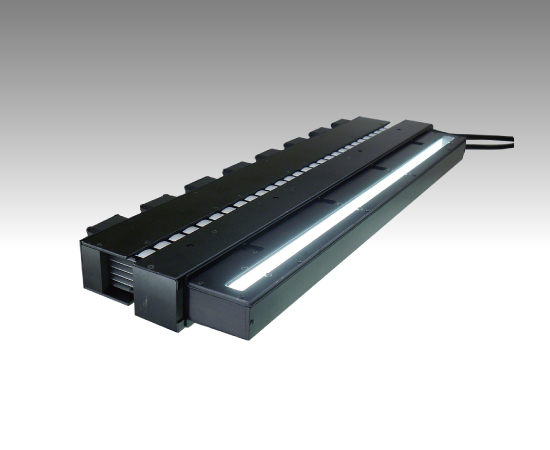

高亮度线性同轴落射照明LLRA系列

可以从与线阵相机相同的轴照射的同轴外线（线）照明

● 线阵相机的同轴落射照明
● 通过半反射镜从与相机相同的轴进行照明● 通过让工件表面
上的凹痕、划痕和雕刻的镜面反射光逸出，清除检测目标和工件之间的对比度
● 照射距离越远，摄像机能捕捉到的镜面反射成分就越多。尽管其
亮度较高，但照射器的深度较短，可以安装在狭窄的空间内。

线性同轴落射照明

高亮度线性同轴落射照明LLRA系列

可以从与线阵相机相同的轴照射的同轴外线（线）照明

特征

应用实例

钢板检查、玻璃检查、薄板检查、金属表面检查、边缘检查
、线传感器用光源、视觉检查用光源、图像处理用光源

金属轴凹痕检查

摄影范例

●钢板凹痕的检查

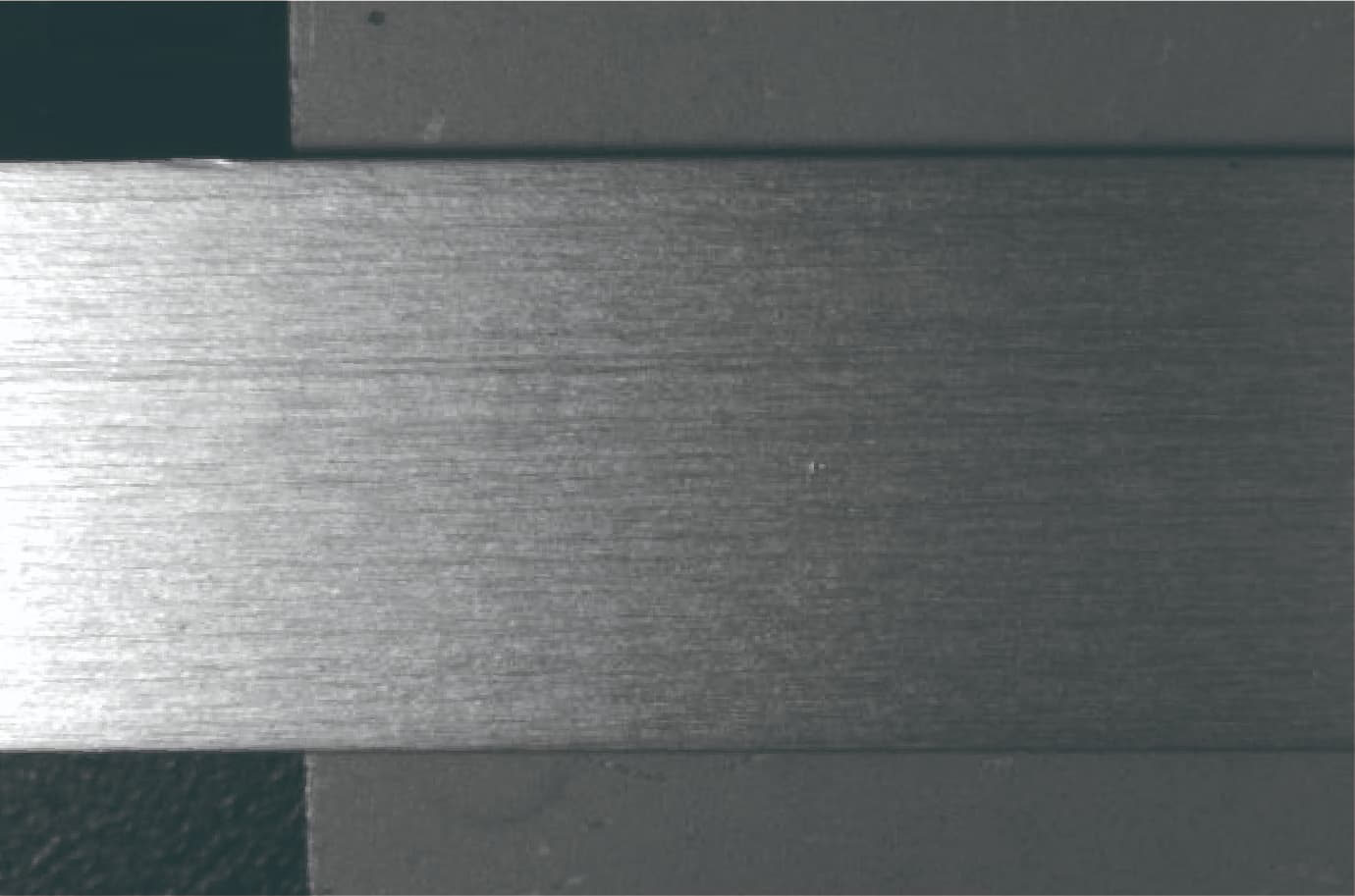

直线照明

直线照明的低角度照明
很难检测浅凹痕。

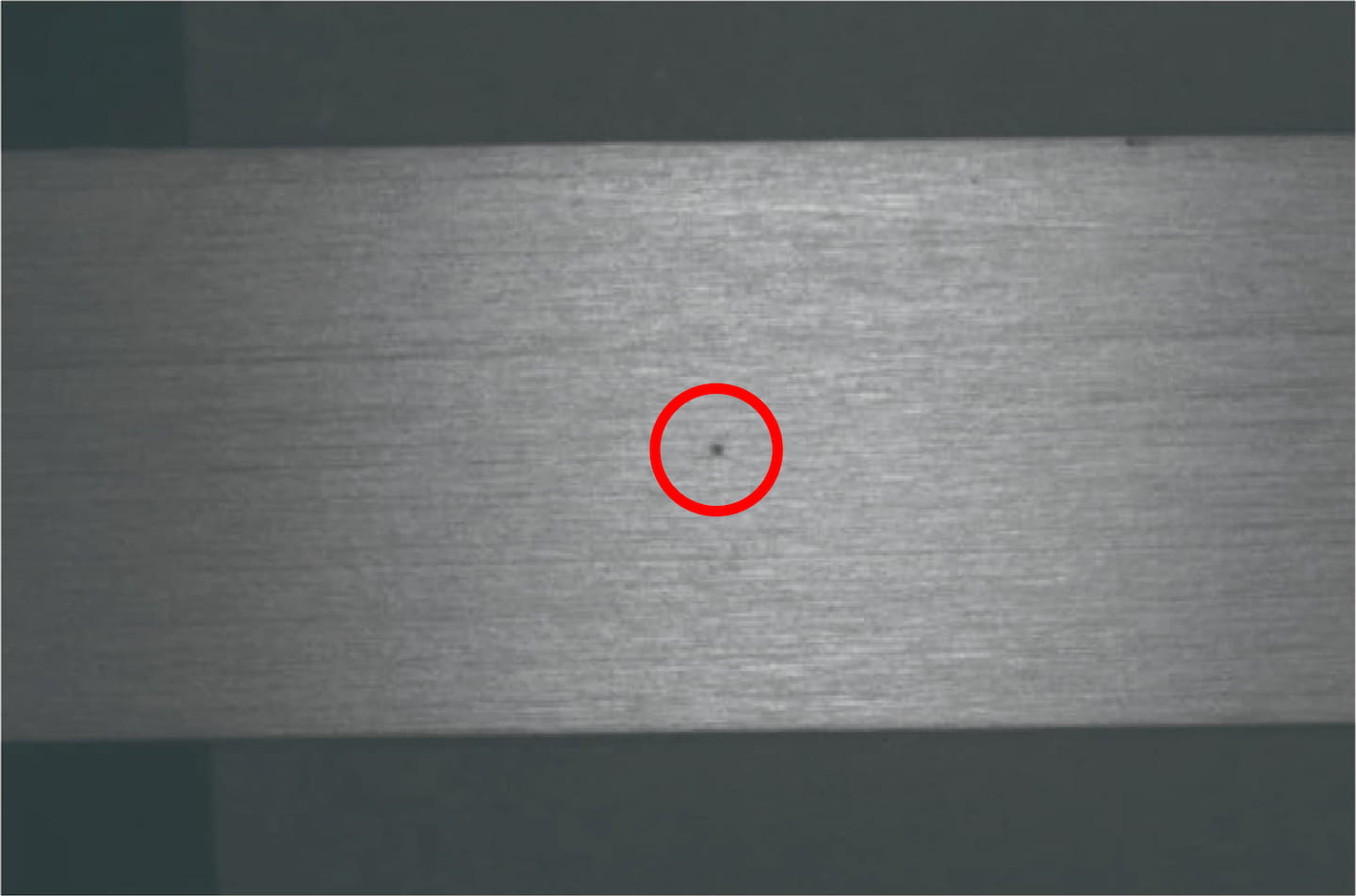

来自LLRA

凹痕区域的光被漫反射，凹痕被检测为黑点。

方面

*请注意，由于产品改进，规格可能会发生变化。

代表性数据示例

【代表例：LLRA438Fx21-129W】

*所示图表仅供参考，不保证产品质量。

安装示例

与线顶照明（半管照明）的组合

通过将同轴线照明和线顶照明（半管照明）组合，
可以消除线顶照明的成像窗口狭缝的反射。

阵容列表

LLRA138Fx21-129＊
LED发光颜色长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源
○ ●●● _ _ 138x32x129 95 48 39型*1 0.8典型值 *2
目录<摘录> PDF绘图 DXF 绘图电缆询问
LLRA238Fx21-129＊
LED发光颜色长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源
○ ●●● _ _ 238x32x129 195 48 77型*1 1.1典型值 *2
目录<摘录> PDF绘图 DXF 绘图电缆询问
LLRA338Fx21-129＊
LED发光颜色长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源
○ ●●● _ _ 338x32x129 295 48 116标准*1 1.5典型值 *2
目录<摘录> PDF绘图 DXF 绘图电缆询问
LLRA438Fx21-129＊
LED发光颜色长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源
○ ●●● _ _ 438x32x129 第395章 48 154标准*1 1.9典型值 *2
目录<摘录> PDF绘图 DXF 绘图电缆询问
LLRA538Fx21-129＊
LED发光颜色长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源
○ ●●● _ _ 538x32x129 第495章 48 192标准*1 2.5型 *2
目录<摘录> PDF绘图 DXF 绘图电缆询问
LLRA638Fx21-129＊
LED发光颜色长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源
○ ●●● _ _ 638x32x129 第595章 48 231标准*1 3.1典型值 *2
目录<摘录> PDF绘图 DXF 绘图电缆询问
LLRA738Fx21-129＊
LED发光颜色长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源
○ ●●● _ _ 738x32x129 695 48 269标准*1 3.6型 *2
目录<摘录> PDF绘图 DXF 绘图电缆询问
LLRA838Fx21-129＊
LED发光颜色长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源
○ ●●● _ _ 838x32x129 第795章 48 308标准*1 4.2型 *2
目录<摘录> PDF绘图 DXF 绘图电缆询问
LLRA938Fx21-129＊
LED发光颜色长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源
○ ●●● _ _ 938x32x129 895 48 346标准*1 4.8典型值 *2
目录<摘录> PDF绘图 DXF 绘图电缆询问
LLRA1038Fx21-129＊
LED发光颜色长/宽/高[毫米] 拍摄窗口 L1 [毫米] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源
○ ●●● _ _ 1038x32x129 995 48 384标准*1 5.4型 *2
目录<摘录> PDF绘图 DXF 绘图电缆询问

LED发光颜色	长/宽/高[毫米]	拍摄窗口 L1 [毫米]	输入电压[V]	功耗（白色）[W]	重量[公斤]	适用电源
○ ●●● _ _	138x32x129	95	48	39型*1	0.8典型值	*2

LED发光颜色	长/宽/高[毫米]	拍摄窗口 L1 [毫米]	输入电压[V]	功耗（白色）[W]	重量[公斤]	适用电源
○ ●●● _ _	238x32x129	195	48	77型*1	1.1典型值	*2

LED发光颜色	长/宽/高[毫米]	拍摄窗口 L1 [毫米]	输入电压[V]	功耗（白色）[W]	重量[公斤]	适用电源
○ ●●● _ _	338x32x129	295	48	116标准*1	1.5典型值	*2

LED发光颜色	长/宽/高[毫米]	拍摄窗口 L1 [毫米]	输入电压[V]	功耗（白色）[W]	重量[公斤]	适用电源
○ ●●● _ _	438x32x129	第395章	48	154标准*1	1.9典型值	*2

LED发光颜色	长/宽/高[毫米]	拍摄窗口 L1 [毫米]	输入电压[V]	功耗（白色）[W]	重量[公斤]	适用电源
○ ●●● _ _	538x32x129	第495章	48	192标准*1	2.5型	*2

LED发光颜色	长/宽/高[毫米]	拍摄窗口 L1 [毫米]	输入电压[V]	功耗（白色）[W]	重量[公斤]	适用电源
○ ●●● _ _	638x32x129	第595章	48	231标准*1	3.1典型值	*2

LED发光颜色	长/宽/高[毫米]	拍摄窗口 L1 [毫米]	输入电压[V]	功耗（白色）[W]	重量[公斤]	适用电源
○ ●●● _ _	738x32x129	695	48	269标准*1	3.6型	*2

LED发光颜色	长/宽/高[毫米]	拍摄窗口 L1 [毫米]	输入电压[V]	功耗（白色）[W]	重量[公斤]	适用电源
○ ●●● _ _	838x32x129	第795章	48	308标准*1	4.2型	*2

LED发光颜色	长/宽/高[毫米]	拍摄窗口 L1 [毫米]	输入电压[V]	功耗（白色）[W]	重量[公斤]	适用电源
○ ●●● _ _	938x32x129	895	48	346标准*1	4.8典型值	*2

LED发光颜色	长/宽/高[毫米]	拍摄窗口 L1 [毫米]	输入电压[V]	功耗（白色）[W]	重量[公斤]	适用电源
○ ●●● _ _	1038x32x129	995	48	384标准*1	5.4型	*2

*1 当灯为白色时 *2 请联系我们的销售部门选择兼容电源
● * 型号部分：发光颜色 W（白色） R（红色） G（绿色） B（蓝色） ● 发光长度尺寸为以100毫米为增量
●如需其他尺寸，请联系我们的销售部门
