直顶照明（半管照明）短优势！AITEC艾泰克LLQPB100N/LLQPB200N/LLQPB300N

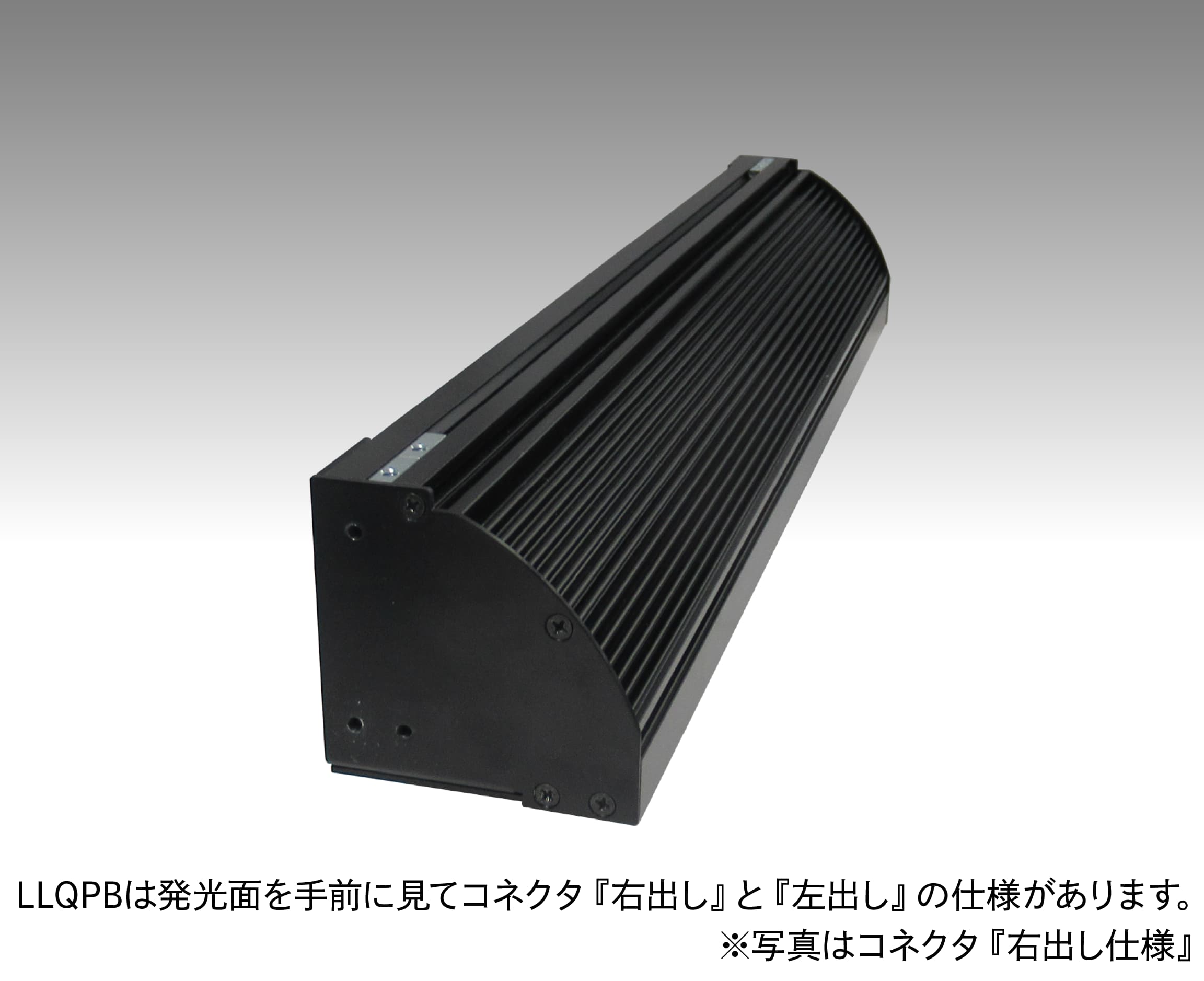

直顶照明（半管照明）四分之一管照明 LLQPB 系列
直圆顶的各种成像方案

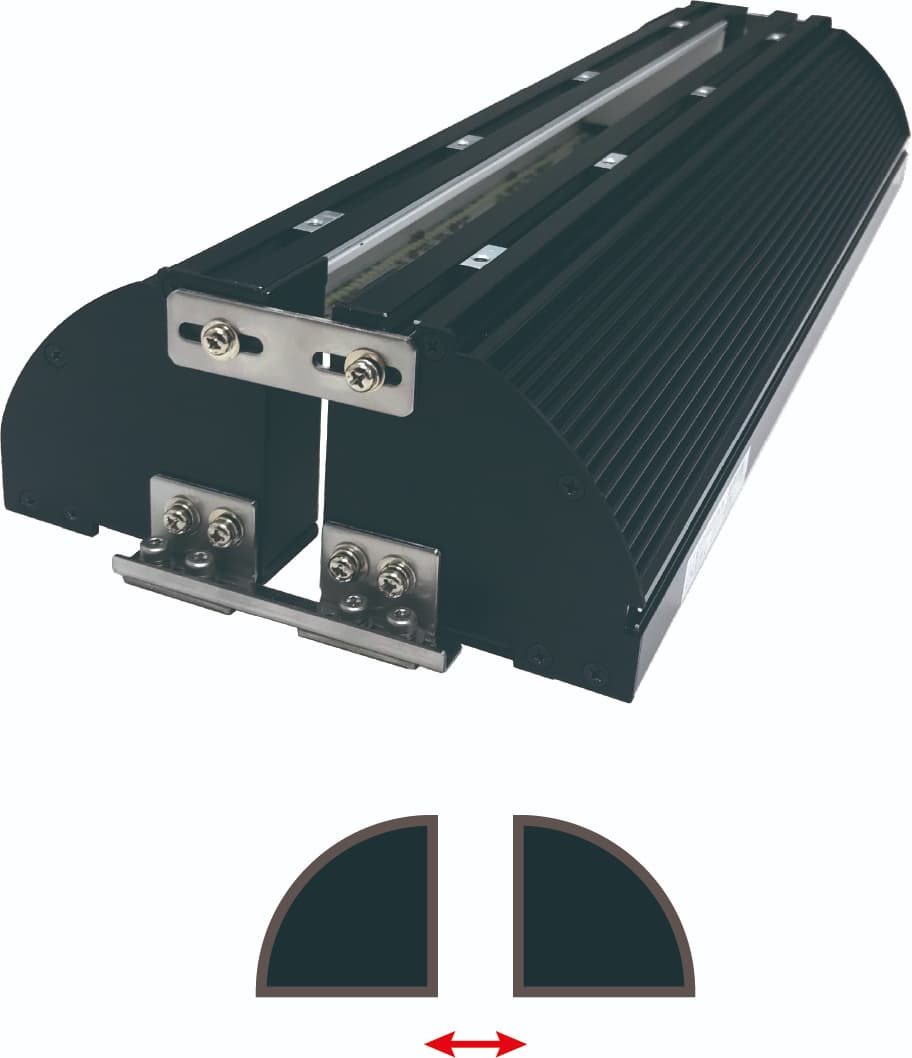

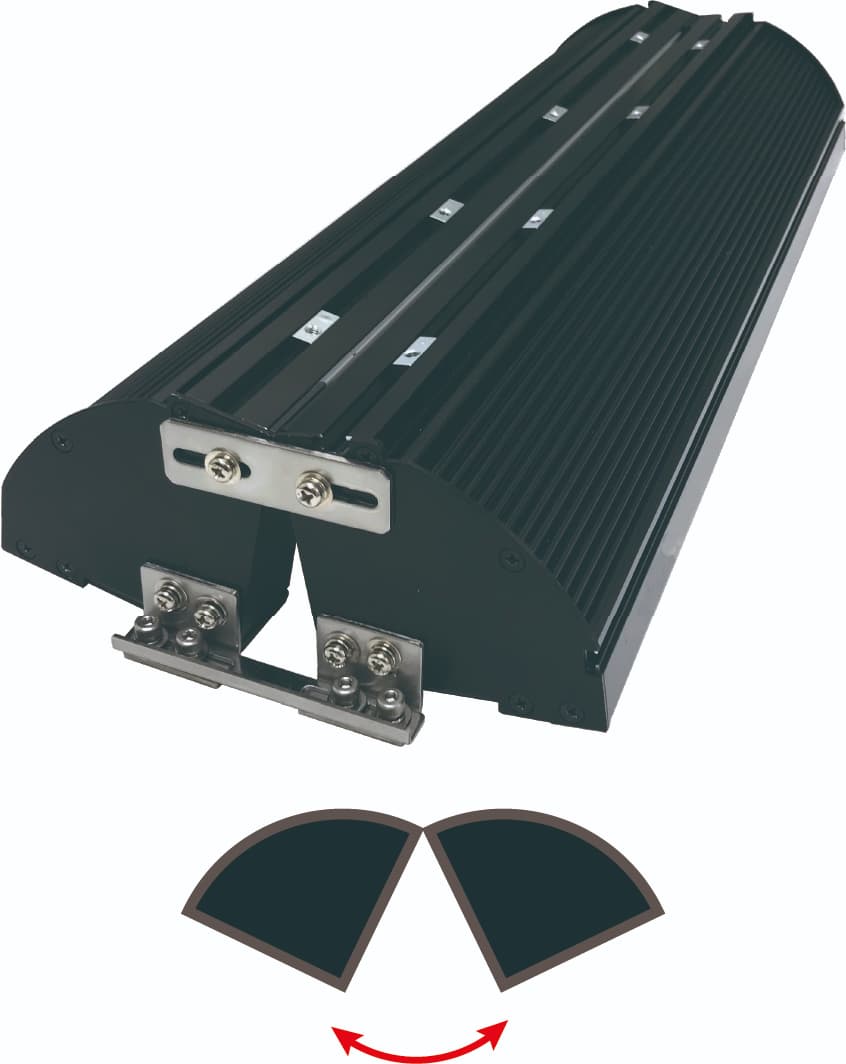

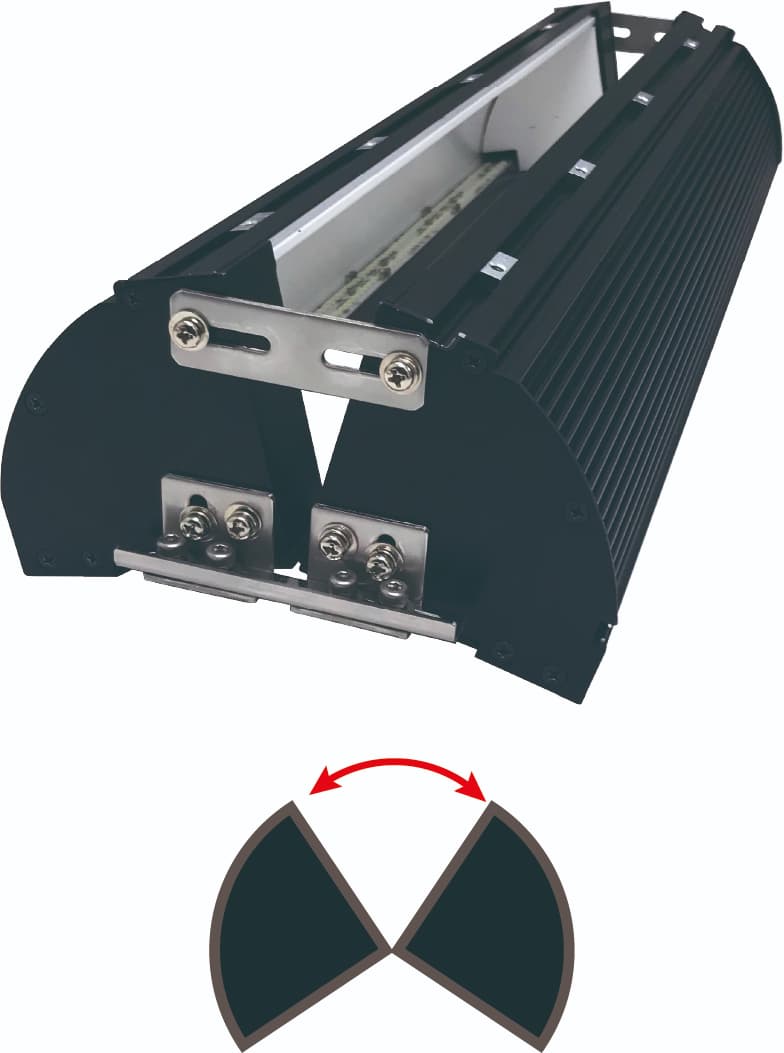

面对面时可以调节成像狭缝。
特征
●将半管一分为二的四分之一管照明
●管内扩散的光均匀地照亮工作表面，可以减少直接照明无法获得的阴影和光晕的成像
●适合洁净室环境的自然散热模型
●长尺寸可在短时间内生产●
与LLDEB系列相比，照度增加约40%（面对面安装时）
●LED板部分的防尘规格（保护盖）也可作为选件提供
应用实例
在纸尘环境下检查无纺布片（选择防尘规格时）
检查宽幅工件，当您想使用加宽相机成像狭缝时
组合示例

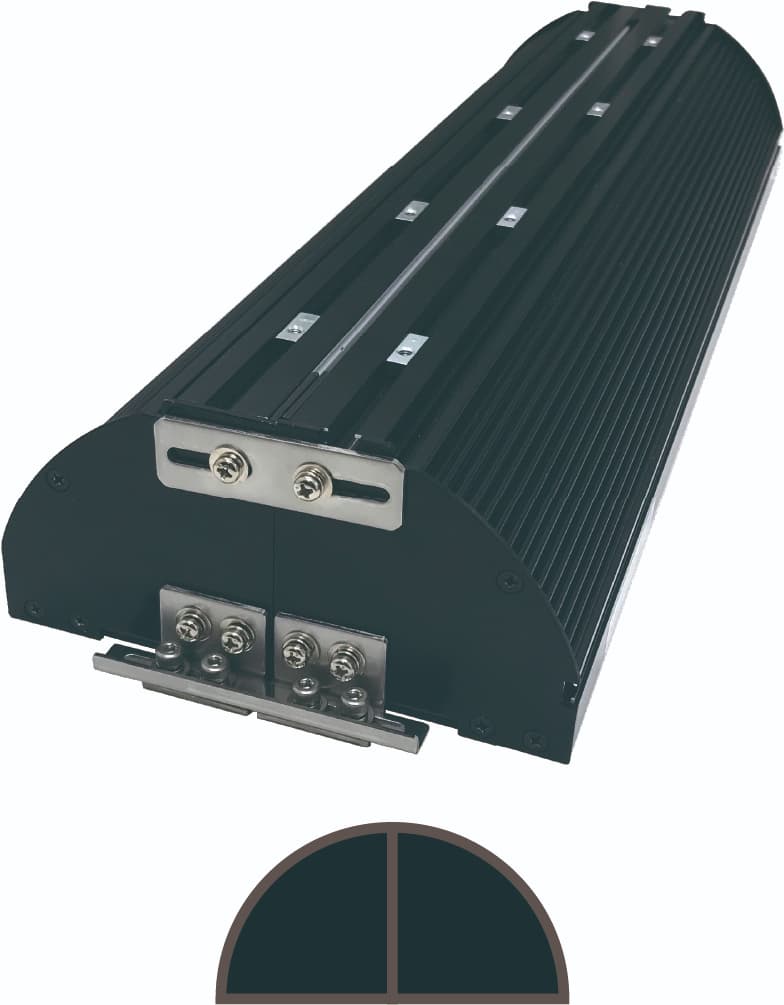

通过相互面对，可以作为半管（直圆顶）照明自由安装。

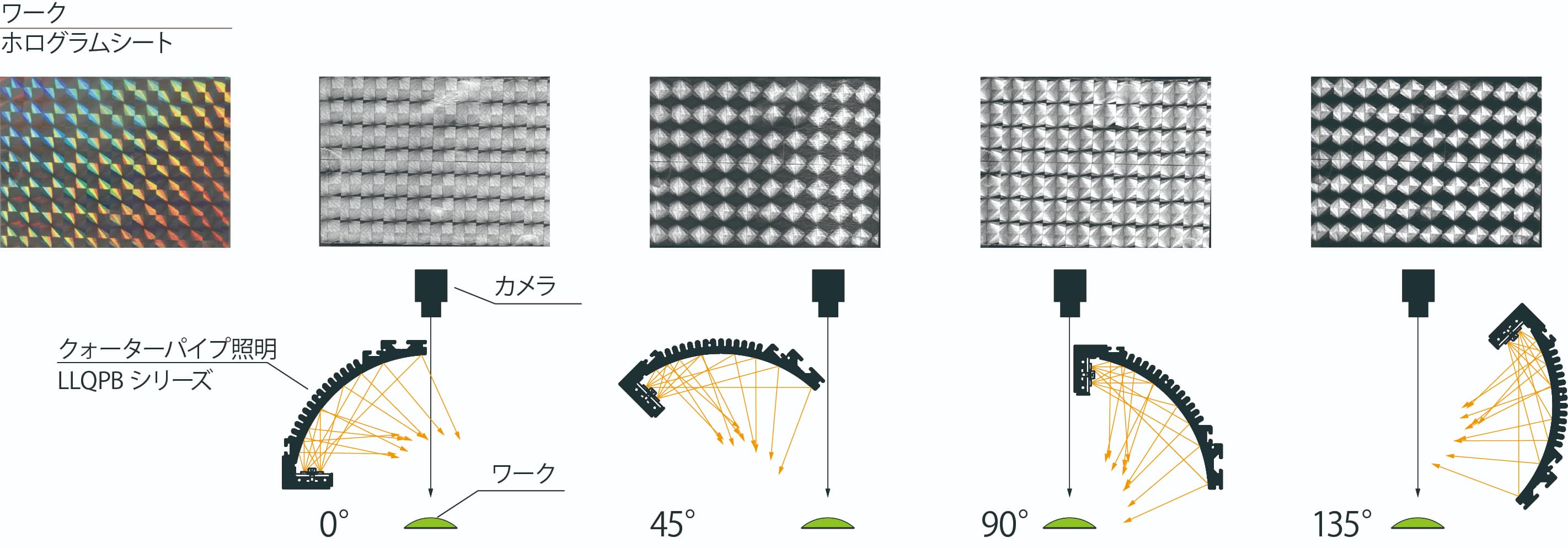

摄影范例
通过调整安装角度即可获得所需的图像。
*以单色拍摄
方面
*图中所示为连接器右侧的连接器。
*请注意，由于产品改进，规格可能会发生变化。
代表性数据示例
【代表例：LLQPB400N】
阵容列表
LLQPB100N
目录<摘录> PDF绘图（左侧） PDF绘图（右侧） DXF图（左侧） DXF 图纸（右侧） 电缆 规格（左侧） 规格（右侧） 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 连接器 功耗（白色）[W] 重量[公斤] 适用电源 ○ 150x74.7x75 100 XG4A10P（一侧） 10.5 450克 LPDVK1-2450W LLQPB200N
目录<摘录> PDF绘图（左侧） PDF绘图（右侧） DXF图（左侧） DXF 图纸（右侧） 电缆 规格（左侧） 规格（右侧） 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 连接器 功耗（白色）[W] 重量[公斤] 适用电源 ○ 250x74.7x75 200 XG4A10P（一侧） 20.0 650克 LPDVK1-2450W LLQPB300N
目录<摘录> PDF绘图（左侧） PDF绘图（右侧） DXF图（左侧） DXF 图纸（右侧） 电缆 规格（左侧） 规格（右侧） 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 连接器 功耗（白色）[W] 重量[公斤] 适用电源 ○ 350x74.7x75 300 XG4A10P（一侧） 30.0 850克 LPDVK1-2450W LLQPB400N
目录<摘录> PDF绘图（左侧） PDF绘图（右侧） DXF图（左侧） DXF 图纸（右侧） 电缆 规格（左侧） 规格（右侧） 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 连接器 功耗（白色）[W] 重量[公斤] 适用电源 ○ 450x74.7x75 400 XG4A10P（一侧） 39.5 1,050克 LPDVK1-2450W LLQPB500N
目录<摘录> PDF绘图（左侧） PDF绘图（右侧） DXF图（左侧） DXF 图纸（右侧） 电缆 规格（左侧） 规格（右侧） 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 连接器 功耗（白色）[W] 重量[公斤] 适用电源 ○ 550x74.7x75 500 XG4A10P（一侧） 49.0 1,250克 LPDVK1-24151W LLQPB600N
目录<摘录> PDF绘图（左侧） PDF绘图（右侧） DXF图（左侧） DXF 图纸（右侧） 电缆 规格（左侧） 规格（右侧） 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 连接器 功耗（白色）[W] 重量[公斤] 适用电源 ○ 650x74.7x75 600 XG4A10P（一侧） 59.0 1,450克 LPDVK1-24151W LLQPB700N
目录<摘录> PDF绘图（左侧） PDF绘图（右侧） DXF图（左侧） DXF 图纸（右侧） 电缆 规格（左侧） 规格（右侧） 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 连接器 功耗（白色）[W] 重量[公斤] 适用电源 ○ 750x74.7x75 700 XG4A10P（一侧） 68.5 1,650克 LPDVK1-24151W LLQPB800N
目录<摘录> PDF绘图（左侧） PDF绘图（右侧） DXF图（左侧） DXF 图纸（右侧） 电缆 规格（左侧） 规格（右侧） 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 连接器 功耗（白色）[W] 重量[公斤] 适用电源 ○ 850x74.7x75 800 XG4A10P（一侧） 78.5 1,850克 LPDVK1-24151W LLQPB900N
目录<摘录> PDF绘图（左侧） PDF绘图（右侧） DXF图（左侧） DXF 图纸（右侧） 电缆 规格（左侧） 规格（右侧） 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 连接器 功耗（白色）[W] 重量[公斤] 适用电源 ○ 950x74.7x75 900 XG4A10P（一侧） 88.0 2,050克 LPDVK1-24151W LLQPB1000N
目录<摘录> PDF绘图（左侧） PDF绘图（右侧） DXF图（左侧） DXF 图纸（右侧） 电缆 规格（左侧） 规格（右侧） 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 连接器 功耗（白色）[W] 重量[公斤] 适用电源 ○ 1,050x74.7x75 1,000 XG4A10P（一侧） 97.5 2,250克 LPDVK1-24151W
评论
●发射长度尺寸以100mm为单位提供
●可制造至2,900m。如需其他尺寸，请与我公司销售部门联系
●发光长度在2,400m以下时，可以选择“右出”和“左出”连接器，2,500m以上则选择左出并提供右出连接器。
