短优势！AITEC艾泰克线性超薄圆顶照明LLSD100N/LLSD200N

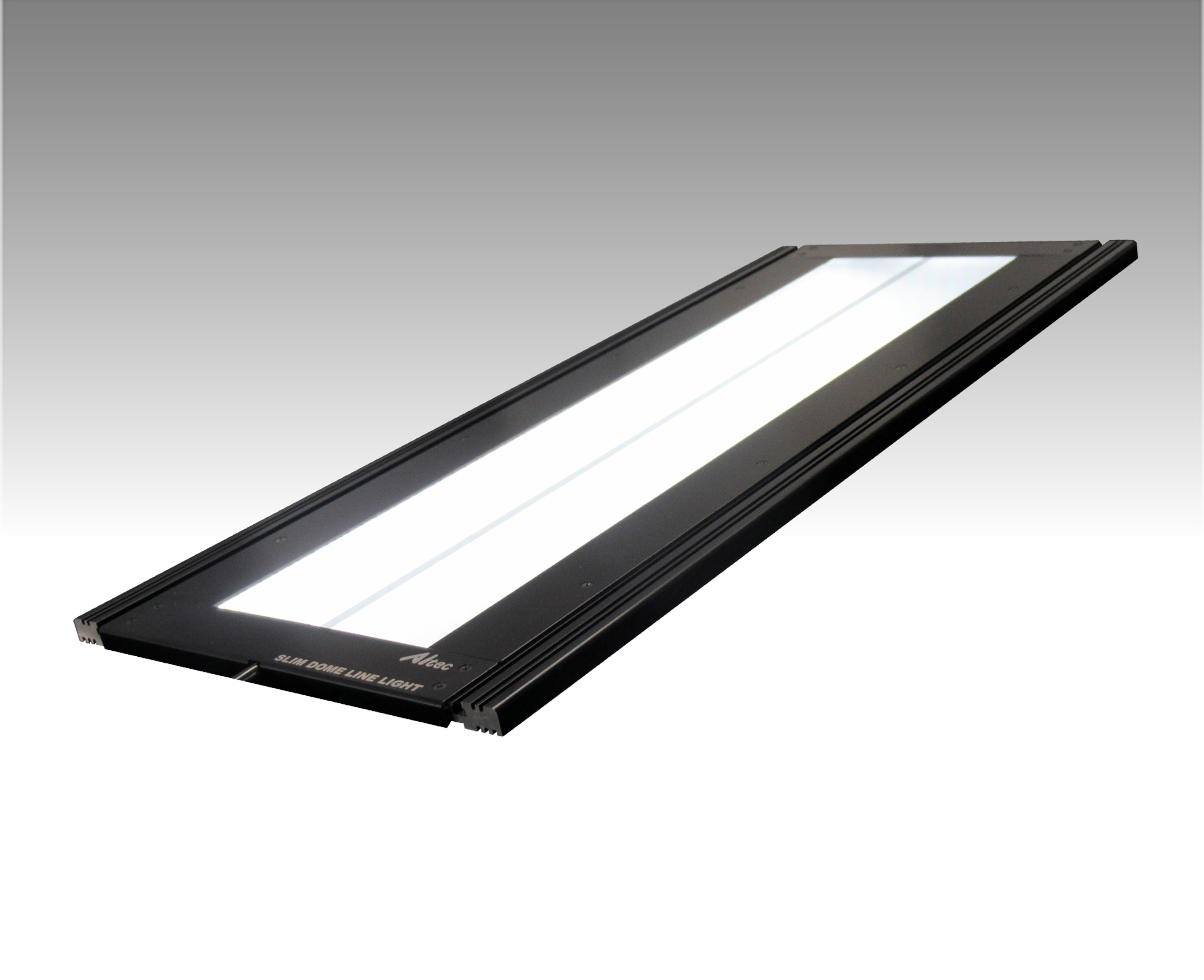

高亮度线性超薄圆顶照明LLSD-N系列
多薄圆顶照明非常适合检测各种缺陷
●采用导光板结构
●薄型（9mm），节省空间
●超轻量，易于操作
●通过改变WD，不仅可以实现均匀照射，还可以实现多种照射效果
●可与多个灯组合
直顶照明（半管照明）高亮度线性超薄圆顶照明LLSD-N系列
多薄圆顶照明非常适合检测各种缺陷
仅9毫米厚！！
特征
●采用导光板结构
●薄型（9mm），节省空间
●超轻量，易于操作
●通过改变WD，不仅可以实现均匀照射，还可以实现多种照射效果
●可与多个灯组合
●薄型（9mm），节省空间
●超轻量，易于操作
●通过改变WD，不仅可以实现均匀照射，还可以实现多种照射效果
●可与多个灯组合
应用实例
铜板检查、玻璃检查、板材检查、金属表面检查
边缘检查光源、线传感器检查、视觉检查
图像处理光源
边缘检查光源、线传感器检查、视觉检查
图像处理光源
摄影范例
●硬币成像对比
工作币
●暗场效应

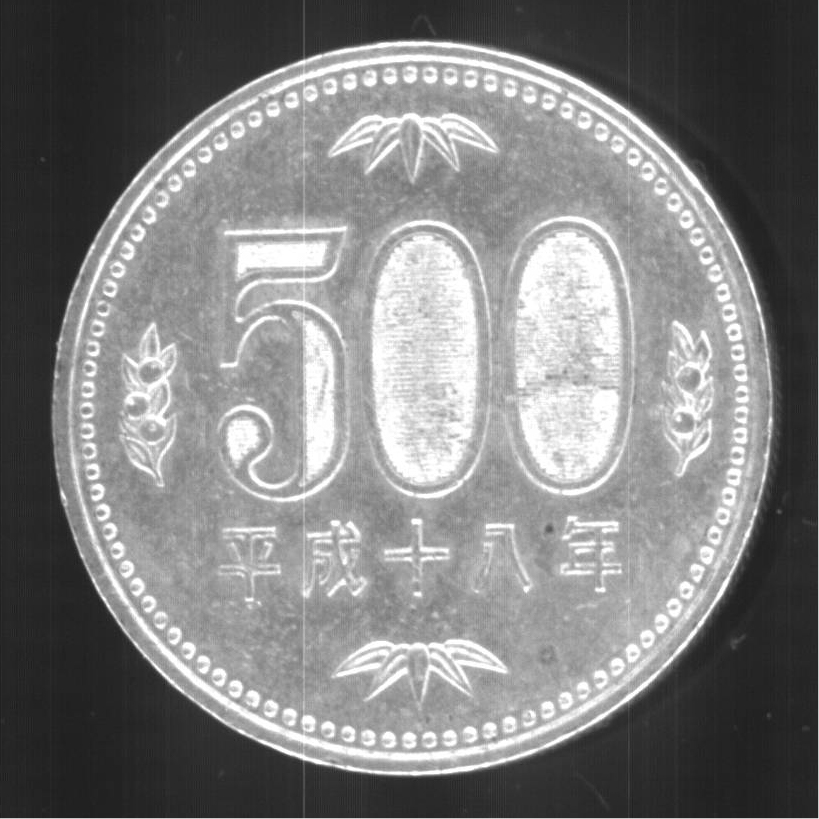

工作距离=5

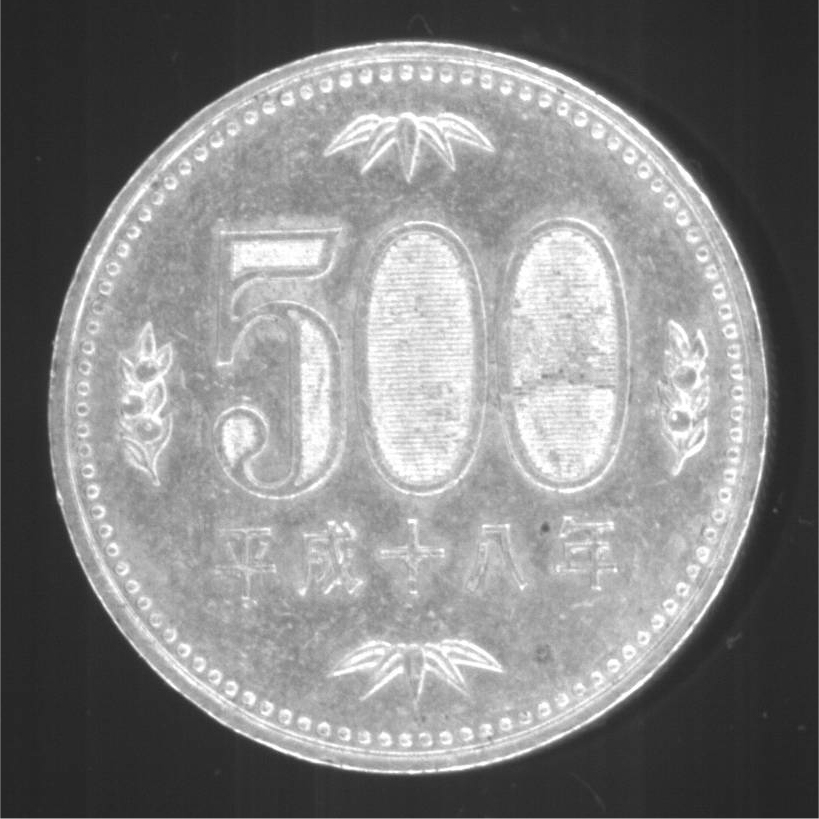

工作距离=10
●圆顶效应

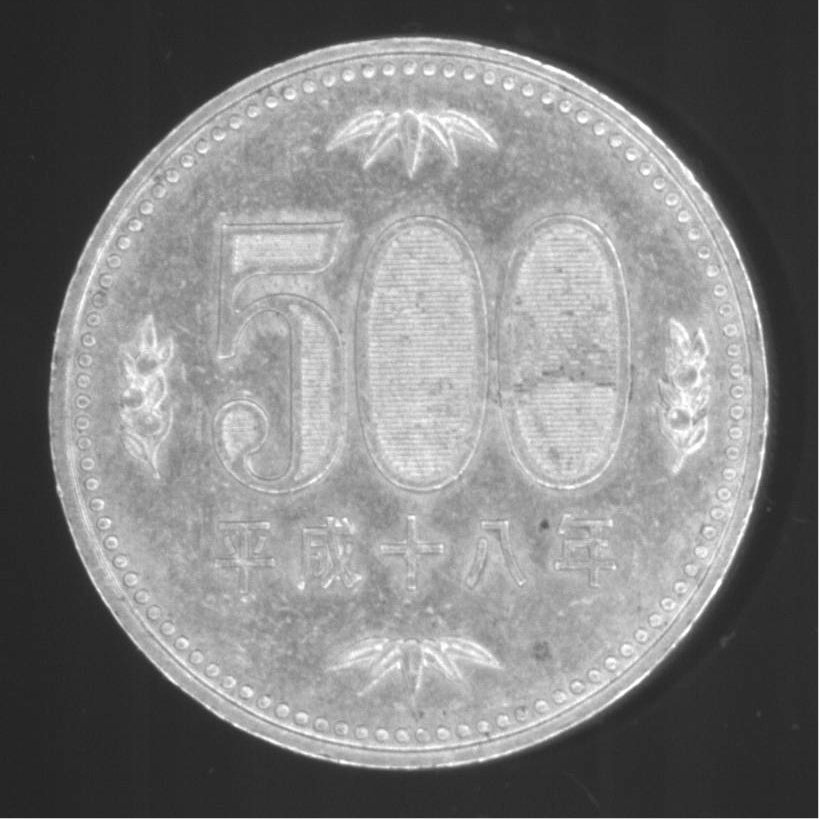

工作距离=20

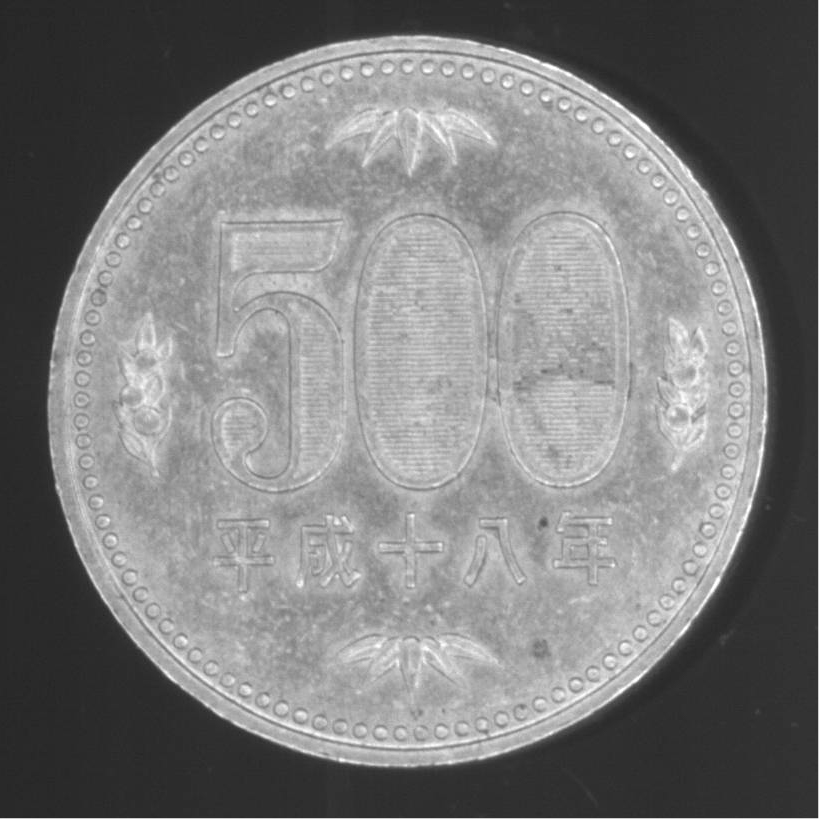

工作距离=30
●同轴效应

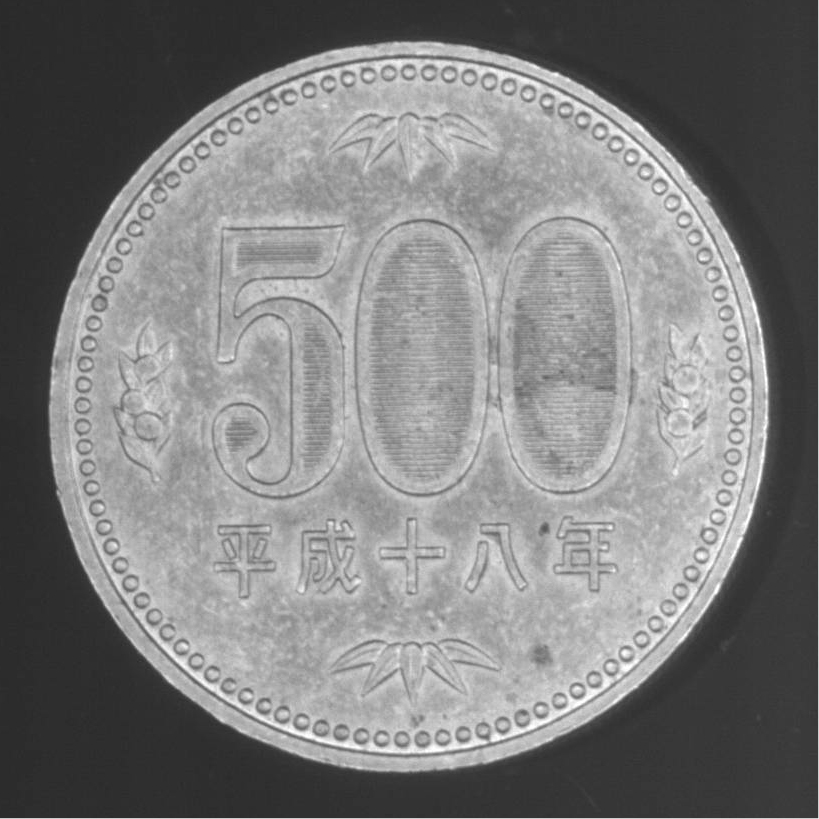

工作距离=60

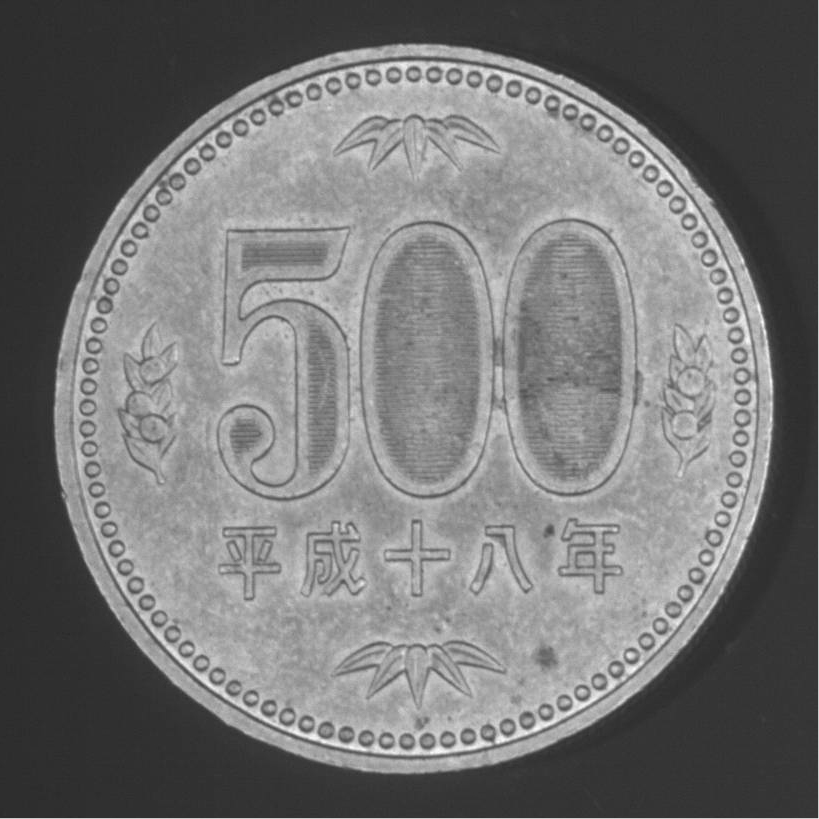

工作距离=90

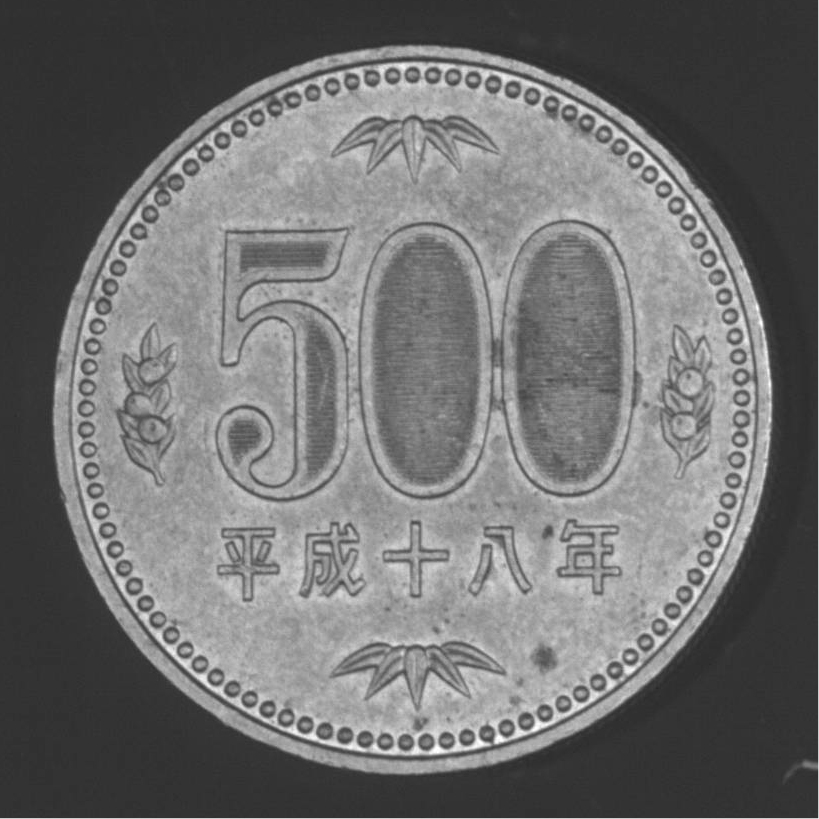

工作距离=150
方面
*请注意，规格可能会因产品改进而发生变化。
代表性数据示例
[典型示例：LLSD400N]
照度分布
照度特性
安装示例
●传统顶灯
●LLSD-N系列
可安装在高度有限的场所。
使用示例 (LLSDJ)
线性照明可与高角度和低角度照明相结合
LLSD 多重照明 LLSDJ
*详情请联系我们的销售部门。
阵容列表
LLSD100N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ 150x195x9 100 24 16.7 0.63典型值 LPDVK1-2450W LLSD200N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ 250x195x9 200 24 33.4 0.77典型值 LPDVK1-2450W LLSD300N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ 350x195x9 300 24 50.2 0.91典型值 LPDVK1-24151W LLSD400N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ 450x195x9 400 24 66.9 1.05典型值 LPDVK1-24151W LLSD500N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ 550x195x9 500 24 83.6 1.19典型值。 LPDVK1-24151W LLSD600N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ 650x195x9 600 24 100.3 1.33典型值。 LPDVK1-24151W LLSD700N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ 750x195x9 700 24 117.1 1.47典型值 LPDVK1-24151W LLSD800N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ 850x195x9 800 24 133.8 1.61典型值 LPDVK1-24301W LLSD900N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ 950x195x9 900 24 150.5 1.75典型值 LPDVK1-24301W LLSD1000N＊
目录<摘录> PDF绘图 DXF 绘图 电缆 询问LED发光颜色 长/宽/高[毫米] 发光部分A [mm] 输入电压[V] 功耗（白色）[W] 重量[公斤] 适用电源 ○ 1050x195x9 1000 24 167.2 1.89典型值 LPDVK1-24301W
评论
●型号*部分：发光颜色W（白色）
●发光颜色尺寸以100mm为单位。
