优势！AITEC艾泰克漫射光的线顶照明LLDMAC100F/LLDMAC200F/LLDMAC300F

优势！AITEC艾泰克漫射光的线顶照明LLDMAC100F/LLDMAC200F/LLDMAC300F

优势！AITEC艾泰克漫射光的线顶照明LLDMAC100F/LLDMAC200F/LLDMAC300FLLDMAC系列（旧型号：LLDMA）发出漫射光的线顶照明（半管照明）●照射扩散光的直线圆顶照明（半管照明）的标准型●开口宽度50mm的高输出型●照射到圆顶内部的光变成扩散光，均匀地照射工作面●能够用减少工件不规则造成的阴影和光晕● 非常适合使用圆顶照明加快检测线速度，并通过提高相机分辨率来增加照

优势！AITEC艾泰克漫射光的线顶照明LLDMAC100F/LLDMAC200F/LLDMAC300F

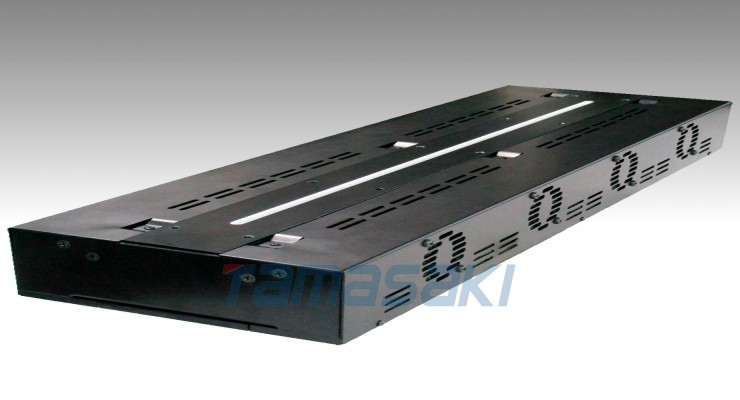

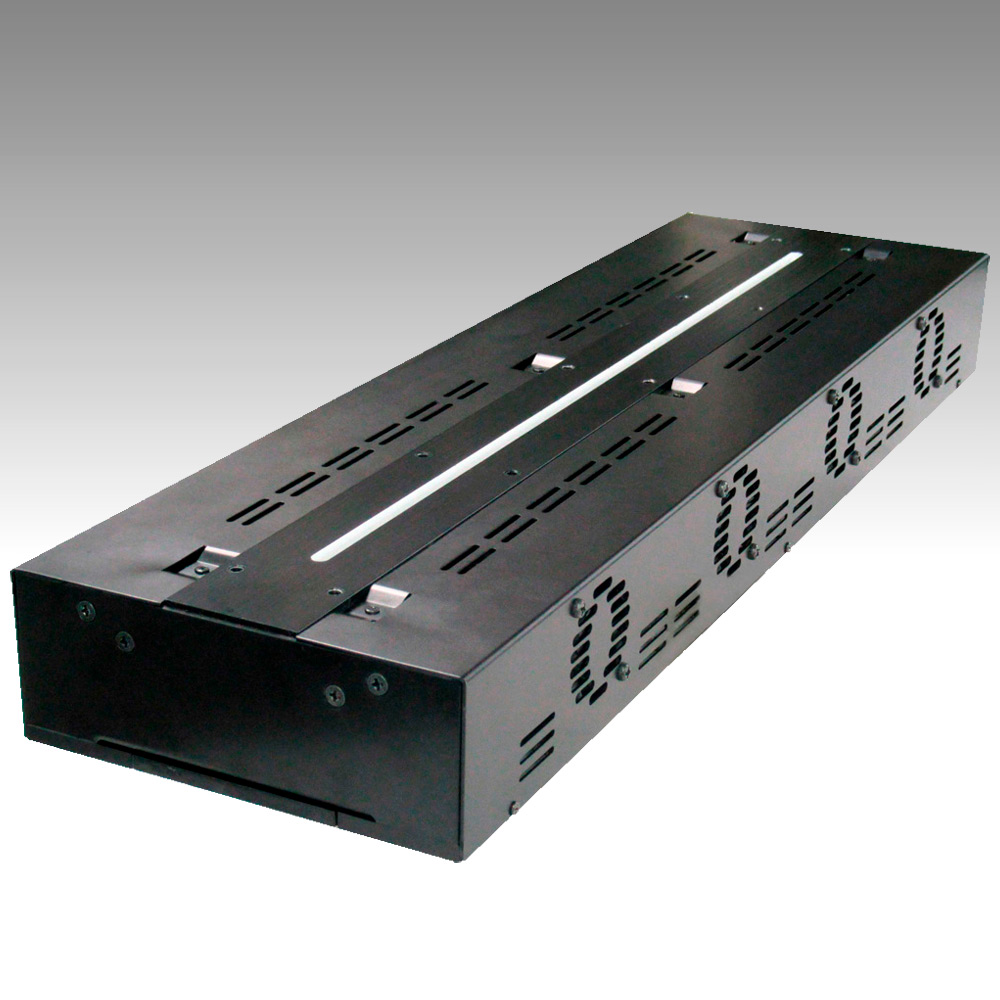

LLDMAC系列（旧型号：LLDMA）


发出漫射光的线顶照明（半管照明）

●照射扩散光的直线圆顶照明（半管照明）的标准型
●开口宽度50mm的高输出型
●照射到圆顶内部的光变成扩散光，均匀地照射工作面
●能够用减少工件不规则造成的阴影和光晕
● 非常适合使用圆顶照明加快检测线速度，并通过提高相机分辨率来增加照度
● 通过独特的 FAN 冷却结构实现高亮度

直顶照明（半管照明）

LLDMAC系列（旧型号：LLDMA）



发出漫射光的线顶照明（半管照明）
LLDMAC系列（旧型号：LLDMA）

  • 环保要求2

  • 允许自定义支持

  • 光分布控制

  • 发射颜色

  • 风扇冷却

特征


●照射扩散光的直线圆顶照明（半管照明）的标准型
●开口宽度50mm的高输出型
●照射到圆顶内部的光变成扩散光，均匀地照射工作面
●能够用减少工件不规则造成的阴影和光晕
● 非常适合使用圆顶照明加快检测线速度，并通过提高相机分辨率来增加照度
● 通过独特的 FAN 冷却结构实现高亮度


开口宽度50mm
与 LDMBC 相比，输出更高


应用实例


钢板检查、玻璃检查、薄板检查、金属表面检查、边缘检查
线传感器用光源、视觉检查用光源、图像处理用光源


在旋转台上测试轮胎上的字符的图像

轮胎特性检验



摄影范例


●膏剂印刷检查

直线照明
使用直线照明打印膏剂背面（薄膜面）的检查照片
直线照明的直射光
会因凹痕的不均匀性而产生阴影和光晕，从而难以检查打印区域。
LLDMAC
用 LLDMAC 打印膏剂背面（薄膜面）的检查照片
均匀柔和的光线
可以抑制 阴影和光晕。


方面


LLDMAC 外形图
*请注意，由于产品改进，规格可能会发生变化。


代表性数据示例


LLDMAC400FW

LLDMAC400FW照度特性图

*所示图表仅供参考，不保证产品质量。


安装示例


一般用法

使用 LDMBC 进行胶片检查的图像
与线同轴照明结合使用当工作表面有光泽时 ，防止

使用 LLDMBC + 直线同轴照明的胶片检查图像
成像窗口狭缝中的反射



阵容列表

  • LLDMAC100F＊

    LLDMAC100F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]拍摄窗口 B [毫米]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _155x135x51.5100654858标准*0.74典型值LPDCJ1-48301W-R3
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLDMAC200F＊

    LLDMAC200F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]拍摄窗口 B [毫米]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _255x135x51.520016548116标准*1.35典型值LPDCJ1-48301W-R3
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLDMAC300F＊

    LLDMAC300F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]拍摄窗口 B [毫米]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _355x135x51.530026548173 典型*2.01典型值LPDCJ1-48301W-R3
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLDMAC400F＊

    LLDMAC400F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]拍摄窗口 B [毫米]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _455x135x51.540036548231 典型*2.64型LPDCJ1-48601W-R3
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLDMAC500F＊

    LLDMAC500F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]拍摄窗口 B [毫米]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _555x135x51.5500第465章48288标准*3.27典型值LPDCJ1-48601W-R3
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLDMAC600F＊

    LLDMAC600F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]拍摄窗口 B [毫米]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _655x135x51.5600第565章48346标准*3.91典型值LPDCJ1-48601W-R3
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLDMAC700F＊

    LLDMAC700F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]拍摄窗口 B [毫米]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _755x135x51.5700第665章48404 型 *4.54典型值LPDCJ1-48601W-R3
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLDMAC800F＊

    LLDMAC800F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]拍摄窗口 B [毫米]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _855x135x51.5800第765章48461 典型*5.18典型值LPDCJ1-48102W-R3
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLDMAC900F＊

    LLDMAC900F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]拍摄窗口 B [毫米]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _955x135x51.5900第865章48519标准*6.45典型值LPDCJ1-48102W-R3
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问

  • LLDMAC1000F＊

    LLDMAC1000F＊

    LED发光颜色长/宽/高[毫米]发光部分A [mm]拍摄窗口 B [毫米]输入电压[V]功耗（白色）[W]重量[公斤]适用电源
    ○ ●●● _ _1055x135x51.5100096548576 典型*7.08典型值LPDCJ1-48102W-R3
    目录<摘录> PDF绘图 DXF 绘图 电缆 规格 询问


评论


* 白色时
● * 型号的一部分：发光颜色 W（白色） R（红色） G（绿色） B（蓝色） ● 发光长度尺寸以 100 mm 为增量
● 如需其他尺寸，请联系我们。我们的销售部门
