超声波测厚仪 NOVOTEST UT-2A（A 扫描） NOVOTEST诺瓦特斯

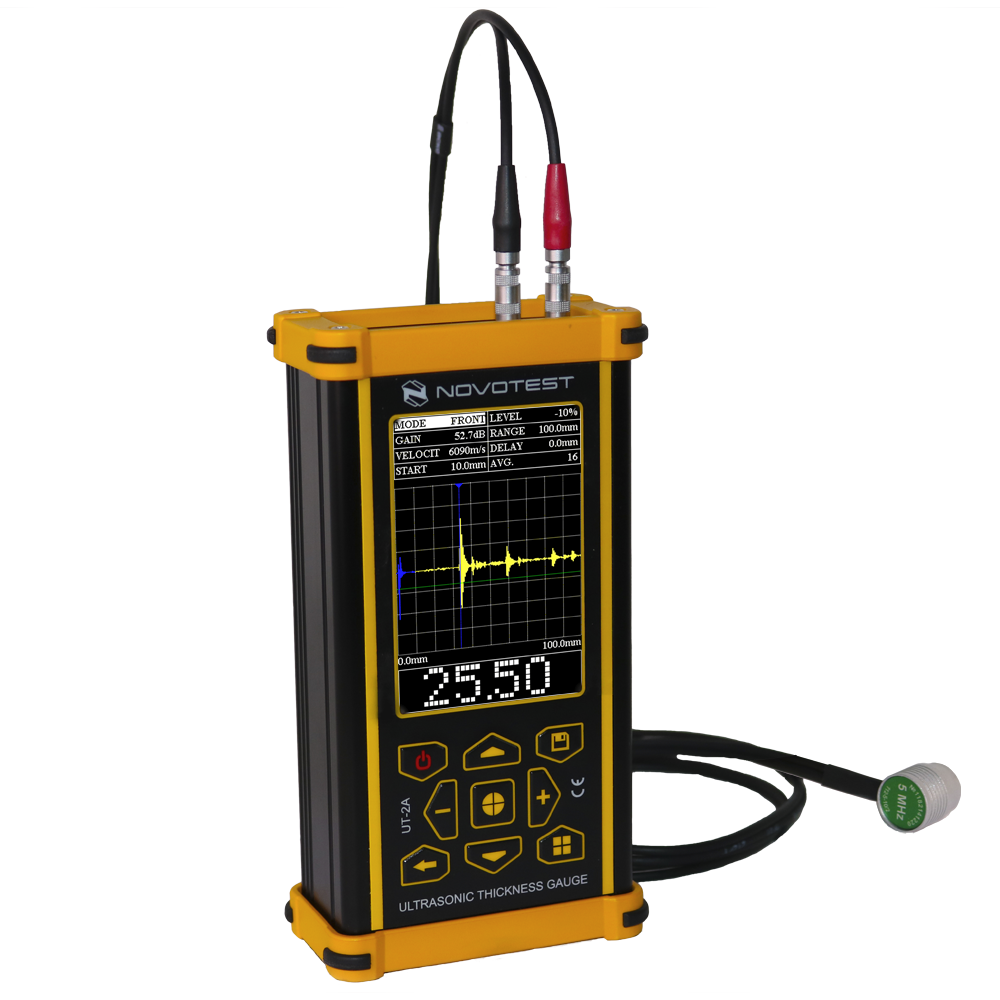

超声波测厚仪 NOVOTEST UT-2A（A 扫描）

带 A-scan 的超声波测厚仪 UT-2A 是一款功能强大、重量轻的便携式测厚仪，采用符合人体工程学的防震外壳和橡胶保护装置 - 通用测厚仪的现代工业版本。它是实验室和现场条件下专家超声波测试的绝佳选择。

超声波测厚仪UT-2A的主要优点：

测量精度高

由于超声波测厚仪UT-2A采用了过零厚度测量方法，因此实现了迄今为止生产的超声波测厚仪的最大测量精度。与边缘测量方法相比，该测量方法不依赖于信号增益。由于采用了高性能计算FPGA微电路，实现了厚度的高分辨率，同时保持了运算速度和信号的稳定性

易于使用的界面

这种类型的设备甚至对于使用数字测量模式的不熟练用户来说也是合适的，与初始设备相同。厚度数字值在屏幕上以大字体显示，无需A扫描调整。因此，简单性和便利性与经典超声波测厚仪 UT-1M 相同。

操作模式

超声波测厚仪具有实用且独特的操作模式，增加了使用的便利性。

• 控制方式。用户可以通过标称值设置标称厚度和允许偏差。在测试过程中，超声波测厚仪 UT-2A 会（通过灯光或声音）指示测量值是否超出限制。这使得测试操作变得简单并降低了犯错误的可能性。

• 产品轮廓显示模式（B 扫描）。屏幕上会显示探头扫描表面的产品概况。该模式使得能够可视化测试对象的轮廓（截面）。当需要提供带有物体缺陷说明的报告时，可以使用此模式。

•

•

1. 1

2. 2

• 以前的

• 下一个

特殊测量模式

对于专业用户，该设备通过所有主要方法实现手动厚度测量模式：

• 回声

• 带可调节门的 ECHO（测量位置）

• ECHO-ECHO（双回波）——通常在测量涂层厚度时使用。该方法允许用户测量涂层下金属的厚度，无需抛光。

• PEAK-PEAK – 该方法与 ECHO-ECHO 类似，不同之处在于触发时刻不是通过过零来计算，而是通过门中信号的最大值来计算。

大量测量方法的使用使用户可以根据具体任务灵活使用超声波测厚仪。

与经典测厚仪相比的优势

与仅显示一个厚度值的传统测厚仪不同，A 扫描测厚仪可以将信号可视化，以便操作员进行后续分析。

一般来说，A-scan 功能对于专业用户来说是需要的，但即使对于初学者来说，它也是有用的功能。在显示可视化反射信号时进行观察，能够消除错误触发，尽可能正确和准确地调整测厚仪。通过使用信号不仅能够显着提高厚度测量的精度，而且在对产品进行探伤的情况下，本质上超声波测厚仪UT-2A能够解决探伤的主要任务。

钢的测量厚度范围，毫米：

• 探头 10MHz – P112-10-2×3

• 探头 10MHz – P112-10-6 / 2

• 探头 5MHz – P112-5-10 / 2

• 探头 2,5MHz – P112-2,5-12 / 2

• 探头 2MHz – P112-2-20 / 2

• 探头 1.25MHz – P112-1.25-20 / 2

0.4 至 1500 mm 及以上（取决于材料和表面）

• 0.4-15

• 0.45-300

• 0.8-500

• 2.5-1000

• 3-1200

• 4-1500

探头尺寸，毫米：

• 探头 10MHz – P112-10-6 / 2

• 探头 5MHz – P112-5-10 / 2

• 探头 2,5MHz – P112-2,5-12 / 2

• 探头 2MHz – P112-2-20 / 2

• 探头 1.25MHz – P112-1.25-20 / 2

• 深12×15

• D17×20

• 深20×21

• D30×28

• 深30×35

探头接触区域/晶体的直径，毫米：

• 探头 10MHz – P112-10-6 / 2

• 探头 5MHz – P112-5-10 / 2

• 探头 2,5MHz – P112-2,5-12 / 2

• 探头 2MHz – P112-2-20 / 2

• 探头 1.25MHz – P112-1.25-20 / 2

• 9/6

• 14/10

• 16/12

• 24/20

• 24/20

可选探头

• EMAT A1  （范围 0.8 – 300 mm，任何涂层或气隙的厚度范围 – 最大 3 mm）

• 用于穿透涂层测试的 Echo-Echo 5MHz 探头（范围 3.5 – 26 mm，油漆涂层厚度范围 – 高达 1 mm）

• 高温 5MHz 探头，最高 250 °С/482  ° F（范围 0.8 – 300 mm）

兼容的探头类型

• 双元

• 单元件

（包括其他厂家的探头）

• 埃马特

测量单位

• 毫米

• 英寸

• 微秒

分辨率，毫米/英寸0,01/0,001超声速度调节范围，m/s700-17000标准装置样品中的超声速度，m/s6070±70操作模式

• A扫描

• B 扫描

• 数字模式

• 控制方式

• 手动的

测量方法

• 回声

• 回声回声（双回声）

• 峰-峰

电脑电缆连接

• 在线 –  novotest.info

• 离线 – NOVOTEST AWP

通过NOVOTEST Lab 应用程序与 Android 小工具进行无线连接 不测量结果存储容量7000及以上（仅受存储卡限制）菜单语言

• 英语

• 俄语

*可根据要求提供其他语言

展示彩色3.5寸480*320电子单元的重量，不超过，kg0,5尺寸（长x宽x高）165x90x50 毫米电源内置锂离子电池连续工作时间不少于h10 个（特殊订单最多 20 个）电子单元的工作温度范围，°C-20 至 +40空气湿度不再98 %, 35 °С
