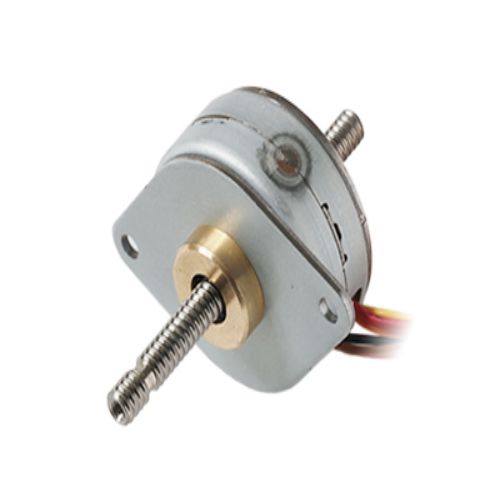

NPM日脉 直动式步进电机 PFL20-24Q4(120)
Linear Step系列是利用步进电机结构的直线运动电机（执行器）。
由于是步进电机，结构简单，易于控制。
产品阵容包括 PM 型直线台阶、带内置制动器的固定型和 HB 型直线台阶。
产品特点：
直线步进系列中添加了新产品。
电机外径：20mm
螺距：1.2mm
分辨率：0.05mm/步 行程
有30mm、60mm两种。
可用于分配、移液器、泵、阻尼器、电磁阀和更换空气设备。
产品规格：
| 相数 | 2 | |
|---|---|---|
| 步数 | 24 | |
| 丝杠导程 | 毫米 | 1.20 |
| 解决 | 毫米 | 0.050 |
| 有效行程 | 毫米 | 30/60 |
| 励磁方式 | 2-2 | |
| 绕线规格 | 双极性 | |
| 额定电压（线圈端） | V | 5 *1 |
| 绕线电阻 | Ω/φ | 33±7% |
| 绕线电感 | 米赫/φ | 12 |
| 温升 | K | 70 |
| 工作温度范围 | ℃ | -10 至 +50 |
| 电机外径 | 毫米 | 20 |
| 大量的 | G | 31 |
| 绝缘分类 | E级（允许线圈温度） | |
| 绝缘电阻 | 兆欧姆 | 100 |
| 绝缘电压 | 交流电 | 500V，1分钟 |
| 电机允许温度 | ℃ | 80以下（案例部分） |
| 有害物质限制指令 | 一致 |
