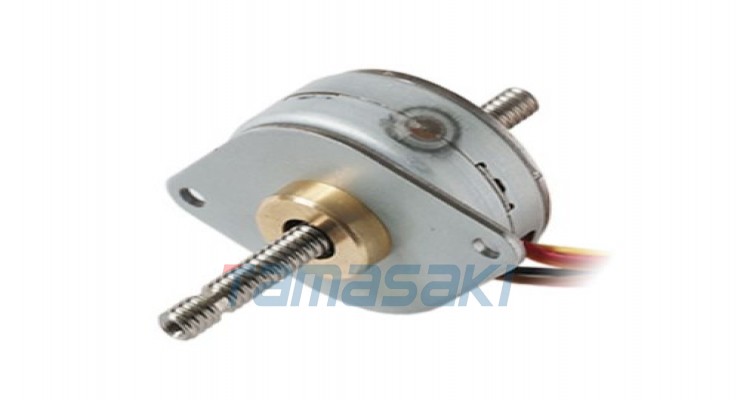

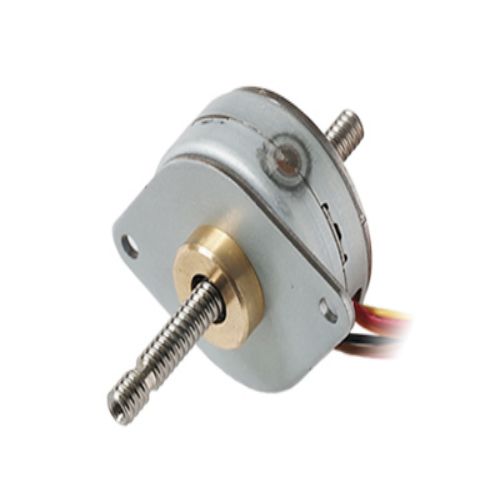

NPM日脉 直动式步进电机 PFL35T-48W4(096)
NPM日脉 直动式步进电机 PFL35T-48W4(096)Linear Step系列是利用步进电机结构的直线运动电机（执行器）。由于是步进电机，结构简单，易于控制。产品阵容包括 PM 型直线台阶、带内置制动器的固定型和 HB 型直线台阶。产品特点：φ35型直线步进，48步规格，丝杠导程0.96mm。结构独特的直动式步进电机。体积小、成本低。当您想要以节省空间的方式移动线性运动机构时，非常方便。・
NPM日脉 直动式步进电机 PFL35T-48W4(096)
Linear Step系列是利用步进电机结构的直线运动电机（执行器）。
由于是步进电机，结构简单，易于控制。
产品阵容包括 PM 型直线台阶、带内置制动器的固定型和 HB 型直线台阶。
产品特点：
φ35型直线步进，48步规格，丝杠导程0.96mm。
结构独特的直动式步进电机。体积小、成本低。
当您想要以节省空间的方式移动线性运动机构时，非常方便。
・由于是步进电机，因此易于控制
・转子内有内螺纹，由滚珠轴承和进出的外螺纹支撑，结构简单
・使用特殊螺杆，实现高螺杆效率和大推力
・滚珠轴承支撑，低摩擦 实现螺钉的长寿命和多种系列
产品规格：
| 相数 | 2 | |
|---|---|---|
| 步距角 | ° | 7.5 |
| 步数 | 48 | |
| 丝杠导程 | 毫米 | 0.96 |
| 分解能 | 毫米 | 0.020 |
| 有效行程 | 毫米 | 30 / 60 |
| 励磁方式 | 2-2 | |
| 绕线规格 | 双极性 | |
| 额定电压（线圈端） | 在 | 4.8 ※1 |
| 绕线电阻 | 的 | 13 |
| 绕组电阻值误差 | % | 7 |
| 绕线电感 | 米赫/φ | 11 |
| 推力@200pps | 氮 | 27.5 |
| 温升 | K | 70 |
| 工作温度范围 | ℃ | -10 ～ +50 |
| 保存温度范囲 | ℃ | -30 ～ +80 |
| 电机外径 | 毫米 | 35 |
| 电机长度 | 毫米 | 16.5 |
| 轴长 | 毫米 | 60 / 90 |
| 质量 | G | 95 |
| 最大推力载荷 | 氮 | 50.0 |
| 绝缘分类 | E级（允许线圈温度） | |
| 绝缘电阻 | 兆欧姆 | 100 |
| 绝缘电压 | 交流电 | 500V，1分钟 |
| 有害物质限制指令 | 一致 |
