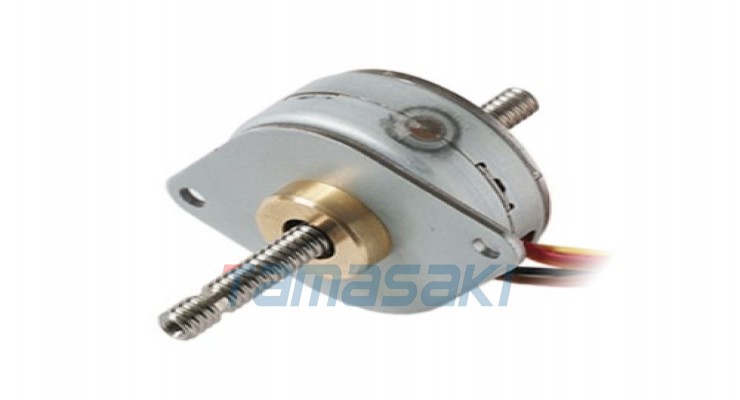

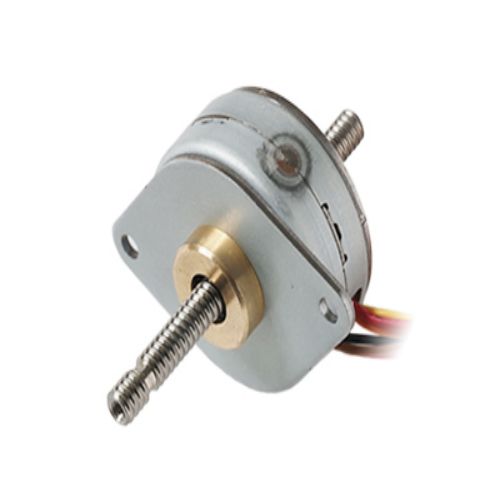

NPM日脉 直动式步进电机 PFCL25-48Q4(048)

NPM日脉 直动式步进电机 PFCL25-48Q4(048)Linear Step系列是利用步进电机结构的直线运动电机(执行器)。由于是步进电机,结构简单,易于控制。产品阵容包括 PM 型直线台阶、带内置制动器的固定型和 HB 型直线台阶。产品特点:φ25型直线步进,48步规格,丝杠导程0.48mm。结构独特的直动式步进电机。体积小、成本低。当您想要以节省空间的方式移动线性运动机构时,非常方便。・

NPM日脉 直动式步进电机 PFCL25-48Q4(048)


Linear Step系列是利用步进电机结构的直线运动电机(执行器)。
由于是步进电机,结构简单,易于控制。

产品阵容包括 PM 型直线台阶、带内置制动器的固定型和 HB 型直线台阶。


产品特点:

φ25型直线步进,48步规格,丝杠导程0.48mm。
结构独特的直动式步进电机。体积小、成本低。
当您想要以节省空间的方式移动线性运动机构时,非常方便。

・由于是步进电机,因此易于控制
・转子内有内螺纹,由滚珠轴承和进出的外螺纹支撑,结构简单

・使用特殊螺杆,实现高螺杆效率和大推力

・滚珠轴承支撑,低摩擦 实现螺钉的长寿命
和多种系列

产品规格:

相数2
步距角°7.5
步数48
丝杠导程毫米0.48
分解能毫米0.010
有效行程毫米30 / 60
励磁方式2-2
绕线规格双极性
额定电压(线圈端)4.4 ※1
绕线电阻15
绕组电阻值误差%7
绕线电感米赫/φ8.5
推力@200pps20.4
温升K70
工作温度范围-10 ~ +50
保存温度范囲-30 ~ +80
电机外径毫米25
电机长度毫米16.6
轴长毫米60 / 90
质量G60
最大推力载荷50.0
绝缘分类E级(允许线圈温度)
绝缘电阻兆欧姆100
绝缘电压交流电500V,1分钟
有害物质限制指令一致
