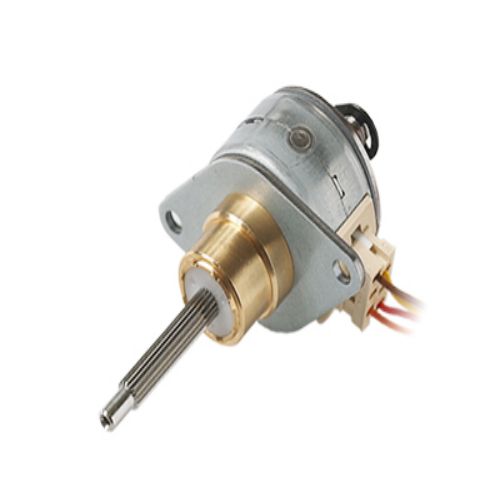

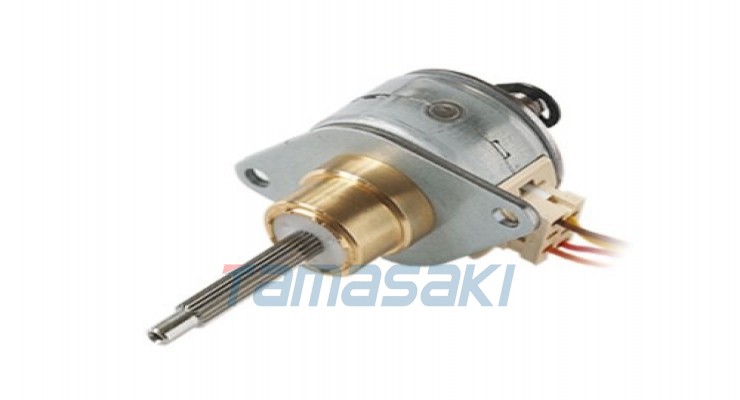

NPM日脉 内藏式直线步进电机 PFCL25-48C4C(048)
NPM日脉 内藏式直动式步进电机 PFCL25-48C4C(048)Linear Step系列是利用步进电机结构的直线运动电机（执行器）。由于是步进电机，结构简单，易于控制。产品阵容包括 PM 型直线台阶、带内置制动器的固定型和 HB 型直线台阶。产品特点：PFCL25系列系留式（=内置防转型）A型轴及其轴保持部设有垂直槽，内置防转功能可抑制旋转，无需外部防转机构.推荐给那些想使用线性台阶，但觉得
NPM日脉 内藏式直动式步进电机 PFCL25-48C4C(048)
Linear Step系列是利用步进电机结构的直线运动电机（执行器）。
由于是步进电机，结构简单，易于控制。
产品阵容包括 PM 型直线台阶、带内置制动器的固定型和 HB 型直线台阶。
产品特点：
PFCL25系列系留式（=内置防转型）
A型轴及其轴保持部设有垂直槽，内置防转功能可抑制旋转，无需外部防转机构.
推荐给那些想使用线性台阶，但觉得有线性导轨或其他制动装置有点麻烦，或者没有空间安装制动装置的人。
[特点]
- 额定电压（线圈端）12.5V
- 单极绕组规格
- 轴本身直线移动，因此可以直接附着在操作物体上。
- 内置防旋转型，无需直线导轨等防旋转机构。
·高分辨率。
产品规格：
| 相数 | 2 | |
|---|---|---|
| 步距角 | ° | 7.5 |
| 步数 | 48 | |
| 丝杠导程 | 毫米 | 0.48 |
| 分辨率（进给量） | 毫米 | 0.010 |
| 有效行程 | 毫米 | 19 |
| 励磁方式 | 2-2 | |
| 绕线规格 | 单极 | |
| 额定电压（线圈端） | V | 12.5 |
| 绕线电阻 | Ω/φ | 120 |
| 绕线电感 | 米赫/φ | 33 |
| 温升 | K | 70 |
| 工作温度范围 | ℃ | -10 至 +50 |
| 储存温度范围 | ℃ | -30 至 +80 |
| 电机允许温度 | ℃ | +80以下（案例部分） |
| 电机外径 | 毫米 | 二十五 |
| 电机长度 | 毫米 | 16.6 |
| 轴长 | 毫米 | 63.2 |
| 大量的 | G | 60 |
| 最大推力载荷 | 氮 | 50.0 |
| 绝缘分类 | 种子 | E级（允许线圈温度） |
| 绝缘电阻 | 兆欧姆 | 100 |
| 绝缘电压 | 交流电 | 500V，1分钟 |
| 有害物质限制指令 | 一致 |
