日本SHIBAURA芝浦 高真空阀 VHD-3L用于小型排气设备
日本SHIBAURA芝浦 高真空阀 VHD-1L手动型日本SHIBAURA芝浦 高真空阀 VHD-2L手动型日本SHIBAURA芝浦 高真空阀 VHD-3L用于小型排气设备特长VHD系列采用手动操作作为操作源来开启和关闭阀门。所有法兰均符合JIS B2290标准（VF型）全系列均采用SUS本体，实现低价格。O型圈材质采用FPM（氟橡胶）通过安装可选的簧片开关可以检测阀门的打开/关闭。用途小型排气设

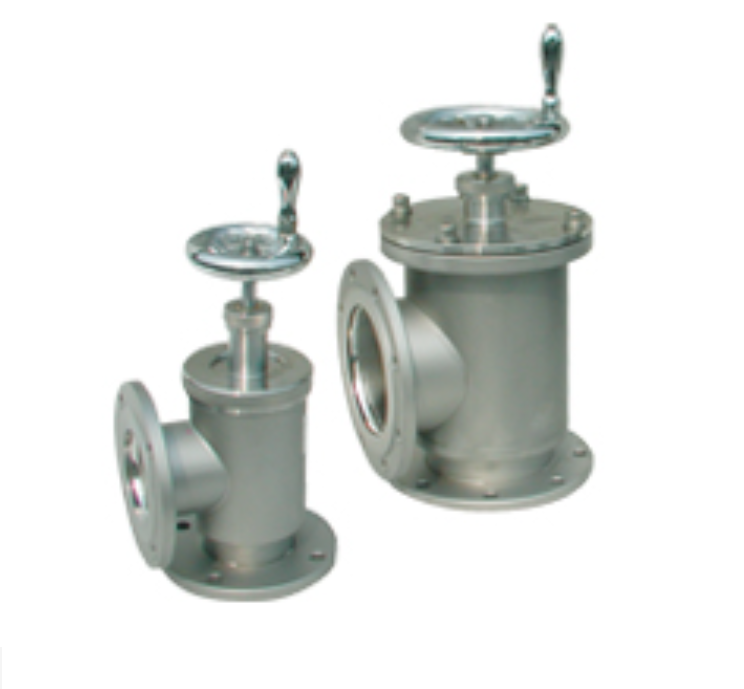

日本SHIBAURA芝浦 高真空阀 VHD-1L手动型
日本SHIBAURA芝浦 高真空阀 VHD-2L手动型
日本SHIBAURA芝浦 高真空阀 VHD-3L用于小型排气设备
特长
VHD系列采用手动操作作为操作源来开启和关闭阀门。
所有法兰均符合JIS B2290标准（VF型）
全系列均采用SUS本体，实现低价格。
O型圈材质采用FPM（氟橡胶）
通过安装可选的簧片开关可以检测阀门的打开/关闭。
用途
小型排气设备等
| 型式 | Type | VHD-1L | VHD-2L | VHD-3L | VHD-4L |
|---|---|---|---|---|---|
| 口径 | Caliber | 1B | 2B | 3B | 4B |
| A | mm | 169 | 220 | 280 | 315 |
| B | mm | 55 | 75 | 95 | 110 |
| D | mm | 90 | 120 | 160 | 185 |
| E | mm | 28 | 42 | 64 | 64 |
| F | mm | 80 | 80 | 140 | 140 |
| G | mm | 70 | 100 | 135 | 160 |
| N - H | 個 - mm | 4 - 10 | 4 - 10 | 4 - 12 | 8 - 12 |
| 質量 | Kg | 1.6 | 3.3 | 8.1 | 11 |
| コンダクタンス | L/s | 15 | 70 | 180 | 350 |
