原装进口美国UTHE超声波金属焊接机USDB(超声波金属焊接机)USDB-AGM35kHz/20kHz型


超声波金属焊接机USDB(超声波金属焊接机)

自 1966 年以来,UC 一直是全球焊线机超声波发射器和换能器的领先制造商,伴随着我们客户的进步。利用这些专业知识,我们发布了与集团公司 RINCO 合作开发的最新超声波金属焊接机。

卓越的超声波控制功能(瑞士制造)与伺服压力机(日本制造)的融合,可最大限度地发挥超声波能量。将超声波金属连接的可靠性提升到另一个水平。

USDB-AGM35kHz/20kHz型

超声波金属焊接机“USDB”是实现高速循环运转、高速数据传送、高精度位置控制的超声波金属焊接机。采用单轴刚性结构的伺服电机压力控制,实现超精细的位置精度、高速负载跟随性和稳定的超声波能量添加,大幅提高加工再现性。
新的以太网/IP连接简化了自动化生产线的运营管理,并将所有粘合结果转换为大数据。

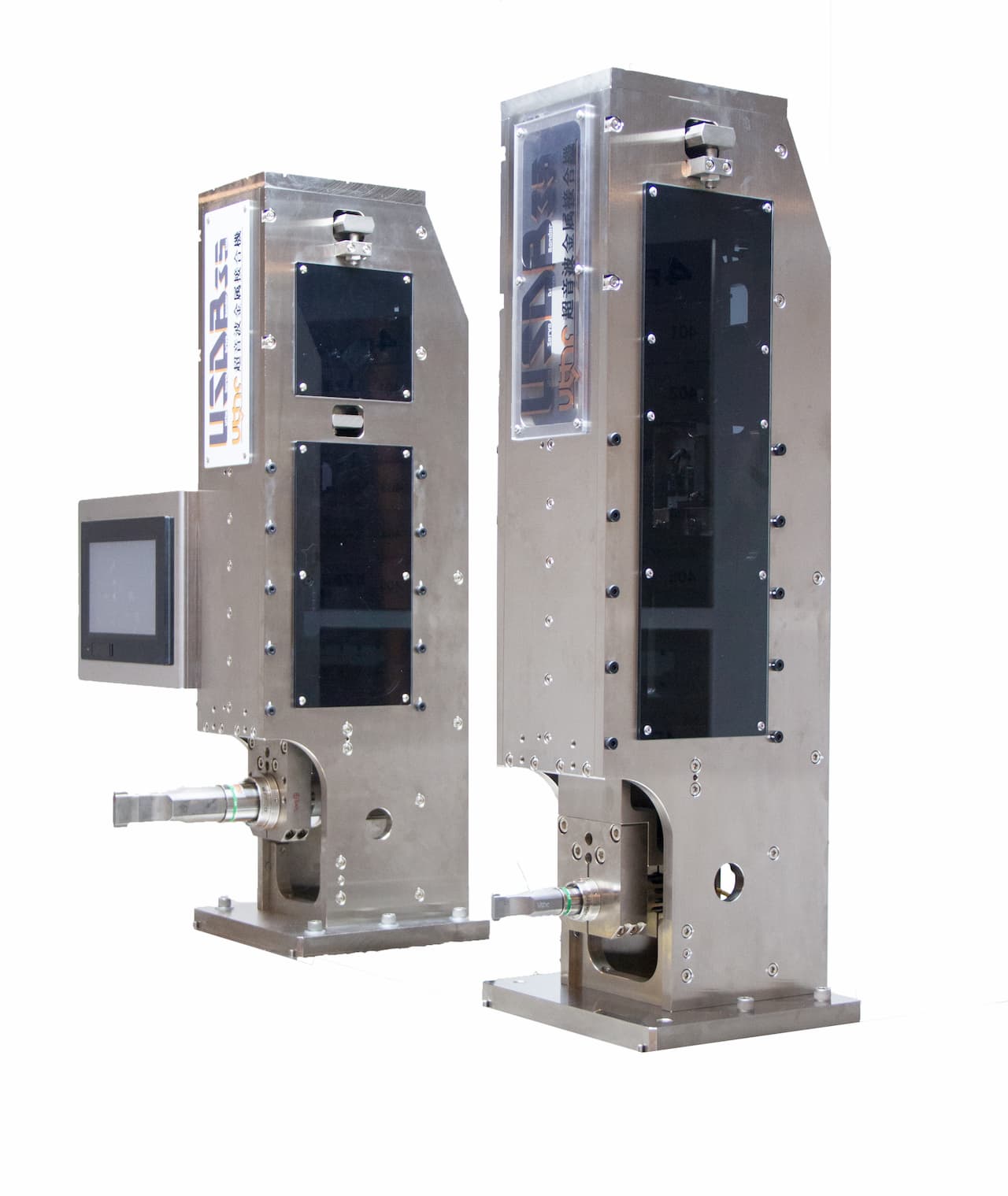

超声波金属焊接机USDB35kHz/20kHz规格

超声波金属焊接机USDB35kHz/20kHz规格

采用伺服电机!这里创作的杰作专注于性能。

超声波金属焊接机“USDB”是实现高速循环运转、高速数据传送、高精度位置控制的超声波金属焊接机。采用单轴刚性结构的伺服电机压力控制,实现超精细的位置精度、高速负载跟随性和稳定的超声波能量添加,大幅提高加工再现性。

新的以太网/IP连接简化了自动化生产线的运营管理,并将所有粘合结果转换为大数据。

特征

  • 确保焊接时超声波振动能量传递到工件的加工和装配精度、运动精度以及超声波控制

  • 独特的一体式框架结构的刚性证明了高度可靠的定位精度(1μm)

  • 针对焊接时的负载变动,实现高速负载跟踪(稳定负载)的原创程序。

  • 通过简单的屏幕MMI(人机界面)(彩色触摸屏)轻松进行设置操作

  • 独特的超声波控制方法,适用于对频率和阻抗变化敏感的应用

  • 配备保护电路程序,防止超声波振荡器和伺服由于过载等故障。

  • 出色的连接再现性,可以轻松地从连接数据波形中读取加工行为并对数据进行多元回归分析

  • 采用可根据粘合条件设定的剥离振荡程序

  • 标准配备各种模式,优先考虑评估工作的易用性和连续工作的高速循环操作。

  • 自动机器设备和程序可以适应用户的需求。

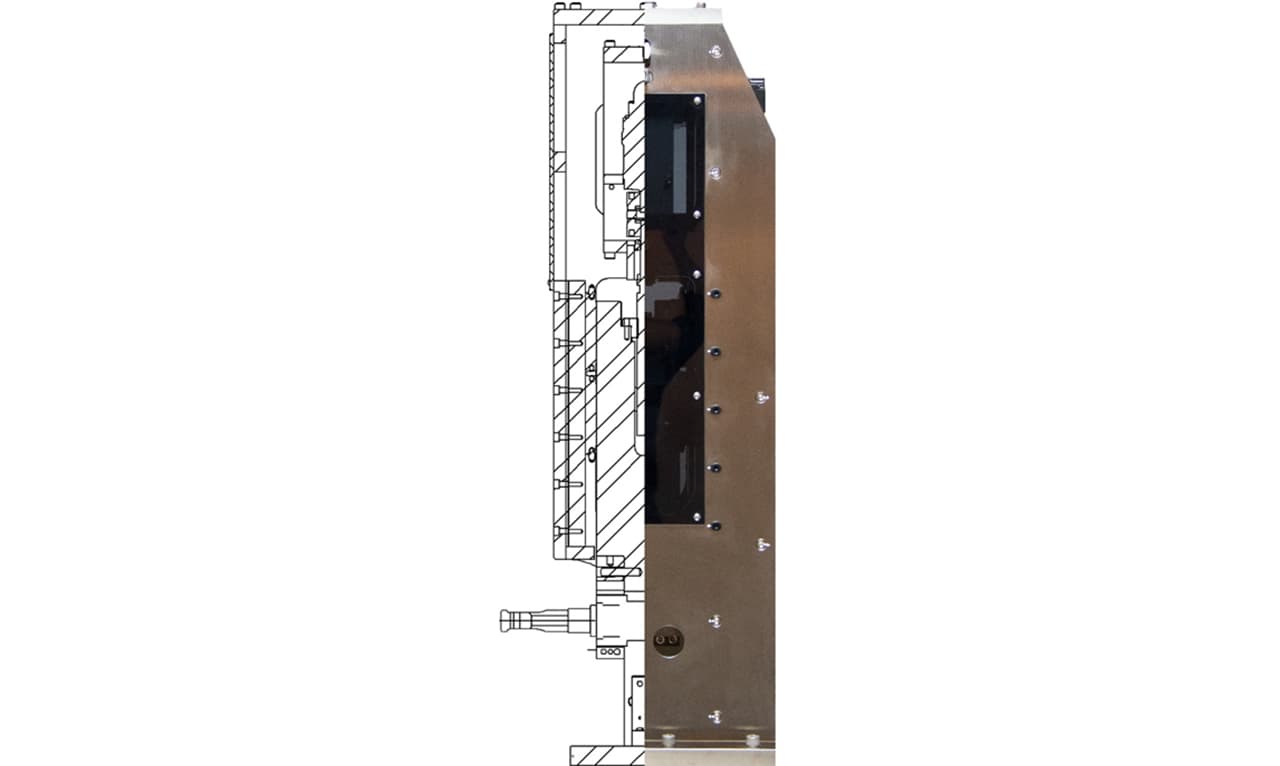

超声波金属焊接机USDB侧采用一体式板材,提高设备刚性

超声波金属焊接机USDB侧采用一体式板材,提高设备刚性

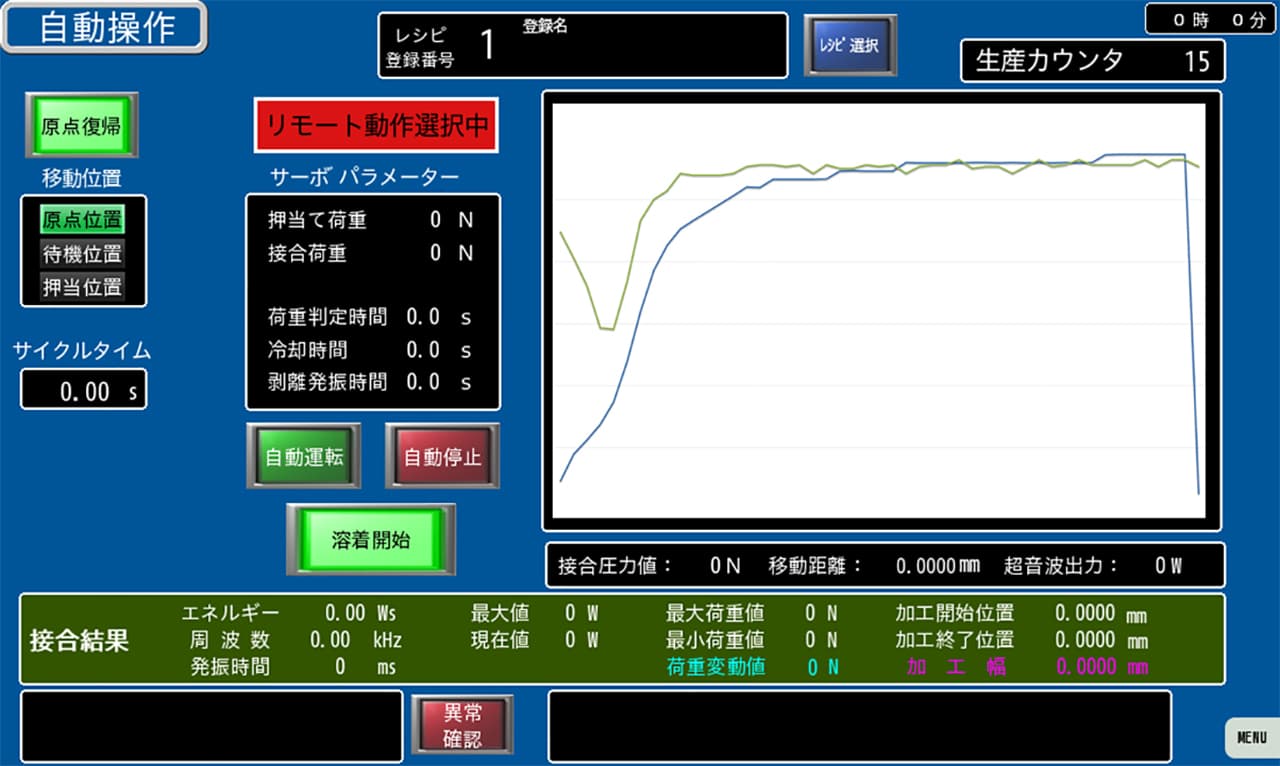

易于阅读的连接结果显示屏

易于阅读的连接结果显示屏

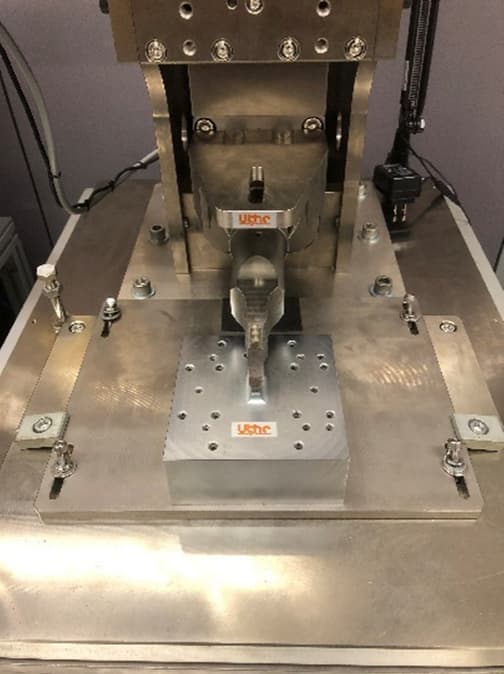

可以从基板上拆除,同时保持设备刚性

一种可以从基板上拆除同时保持设备刚性的结构。可以在考虑刚性的情况下组合基座和夹具板。

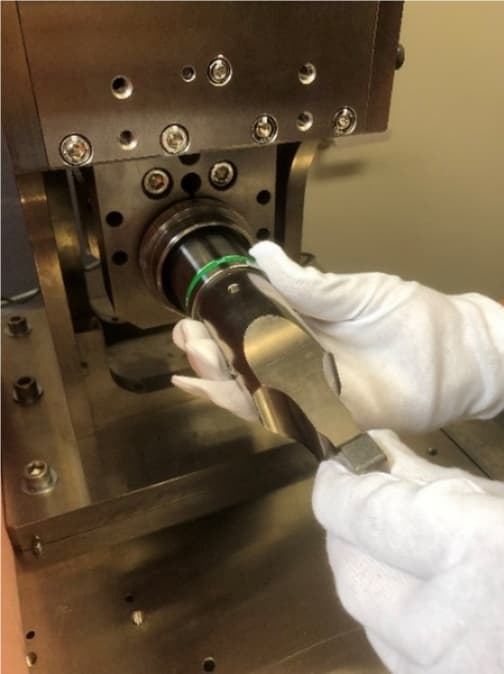

更换喇叭工具后提高了定位重复性

更换喇叭工具后提高了定位重复性

主要规格

  • 20kHz-3000W、35kHz-900W

  • 负载范围 100N 至 3000N

详细规格请另行联系我们。

实际连接组合

  • 电线+电线(0.35sq~5.5sq)

  • 电线+板(0.35sq至40sq,t0.2mm至t3mm)

  • 板+板(t0.2mm~t3mm)

  • 箔+箔(板)(@t6μm~t13μm×N)

*主要粘合材料包括铝、铜、镍等,具体取决于规格。
*有关其他保税产品,请随时与我们联系。

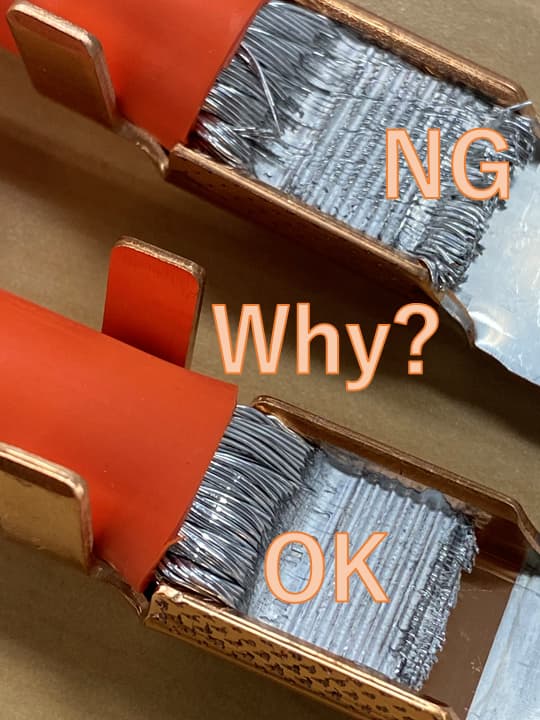

线束、板材、箔片等连接结果数据的验证服务。

线束、板材、箔片等连接结果数据的验证服务。

超声波焊接咨询

在我们公司,我们根据客户的各种加入要求进行实验评估。如果您能使用我们从粘合实验中获得的超声波考虑因素作为参考,并协助我们的客户进行最终产品开发,我们将非常高兴。

我们很乐意协助您与您当前正在使用或考虑的其他公司的设备进行比较验证。
我们还提供有关电动汽车超声波线束焊接的讲座。请随时与我们联系。

询问

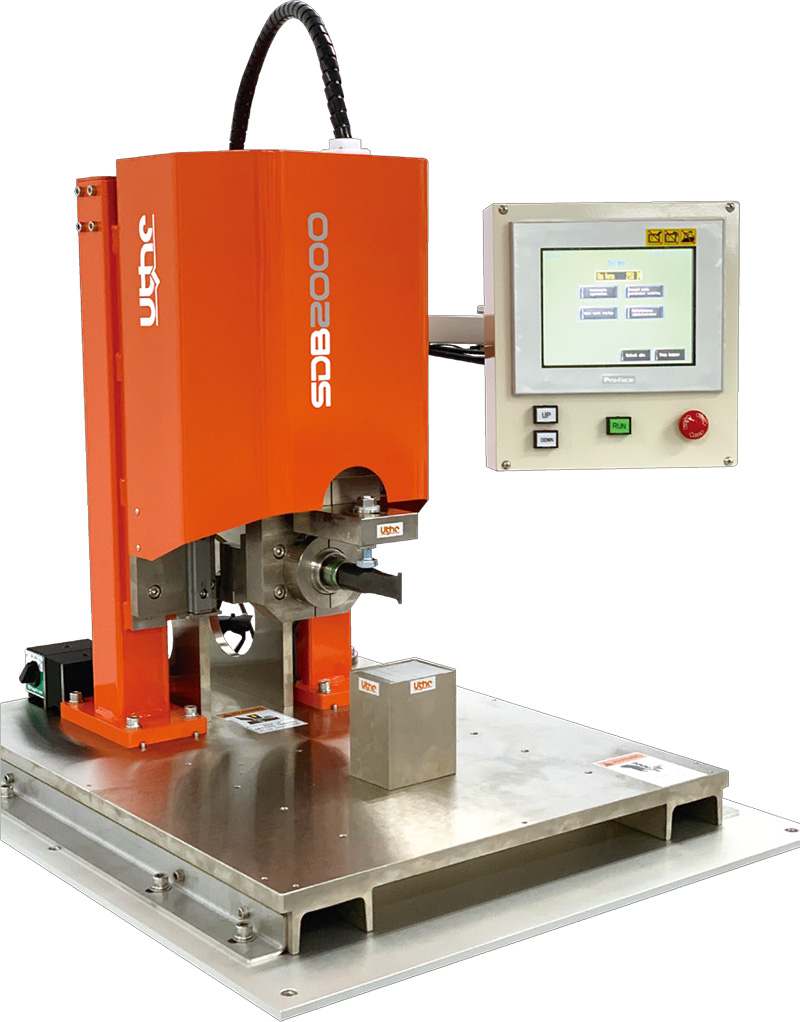

图片关键词

超声波金属焊接机(超声波金属焊接机)
SDB-AGM20kHz-3000W、35kHz-900W型号

最佳协作

即使加工过程中出现突然的高度变化(工件变形),伺服压力机也能保持恒定的压力,高效地将超声波能量传递给工件,并具有优异的超声波控制功能(最佳频率跟踪功能)。来自 RINCO(瑞士)的新一代超声波振荡器 AGM。实现高度再现性的超声波金属接合。

高刚性伺服压力机单元

专为金属连接设计的高刚性伺服压力机单元,确保足够的强度和稳定的加工质量。

独特的负载跟随机制

加工过程中负载变化的即时反馈可实现高度响应和稳定的负载控制。

可以进行设置以匹配材料属性

由于可以根据加工过程中的负载波动和超声波输出的监测数据来输出合格/不合格判断,因此可以轻松管理接合质量。

SDB-AGM20kHz-3000W、35kHz-900W型号

应用

铝线/铜线与端子接合、L型引线端子与DBC板接合、铝、铜箔叠层电极接合等。

特征

  • 将超声波能量传输至工件而不浪费能量的伺服压力机。

  • 新一代超声波振荡器,质量稳定,重现性好

  • 伺服压力机单元支持100N至2000N的宽范围负载控制

  • 高刚性压力装置和刚性助力器保持系统实现1μm的检测高度

  • 多种超声波振荡模式和粘合判断模式可供选择

  • 通过联合数据(功率、位移、负载)的CSV 输出,对联合样本验证有效

  • 标准支持频率为20kHz35kHz的超声波振荡器

  • 该装置可根据用户需要安装在自动化机器上。

STG35kHz-ADG900W、STG40kHz-ADG800W、STG70kHz-ADG100W 型号

基于我们丰富的经验开发和改进的产能型高性能标准压力机,在批量生产现场具有出色的可操作性和性价比。小直径细铝线和铜线与引线端子的接合、铝带线的接合、层压铝箔和铜箔的电极接合以及35kHz、40kHz和70kHz的频率系列,以提供适合低振幅和低负载的适用于应用程序尺寸。可以加入。

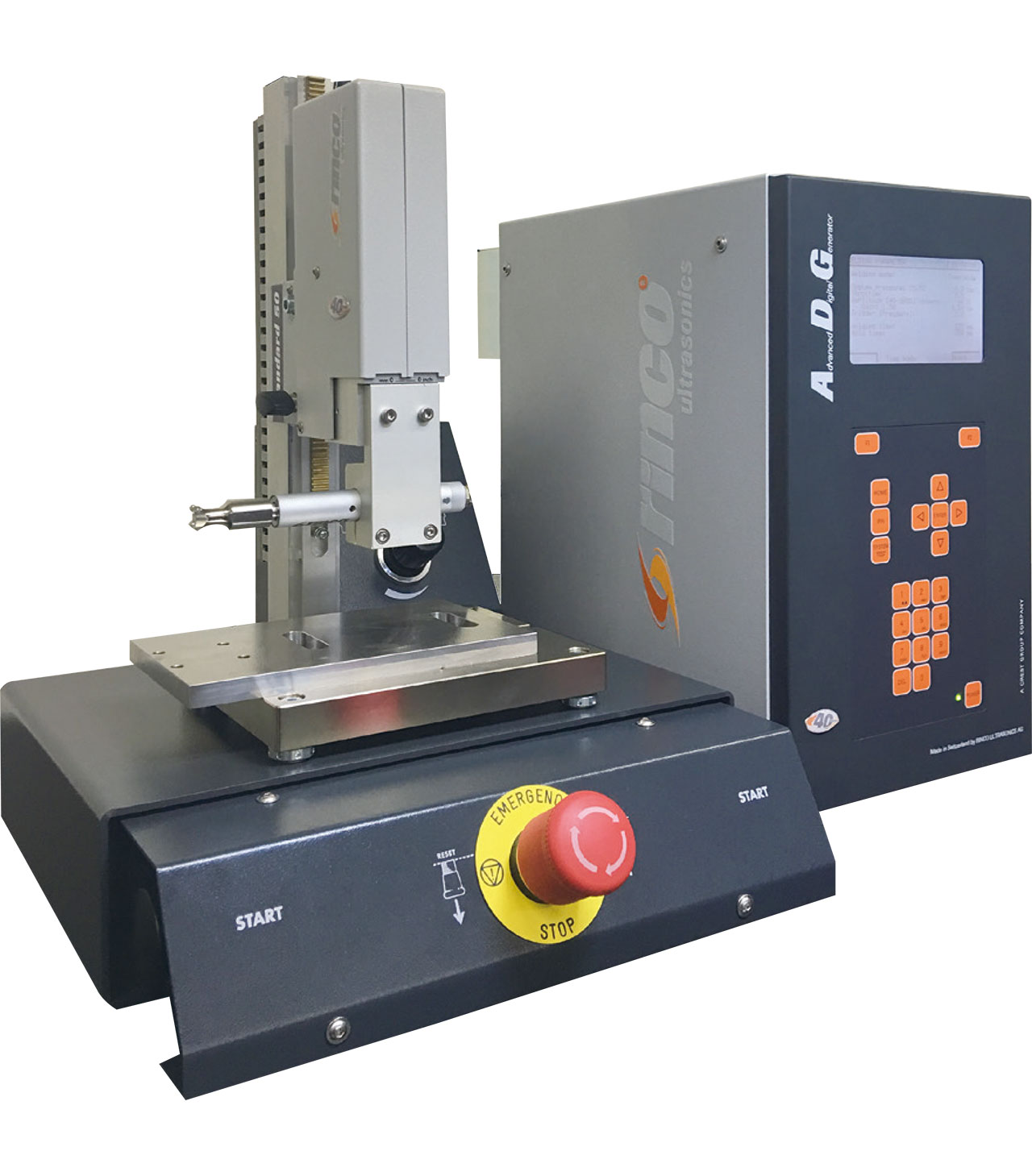

超声波金属焊接机:STG70kHz-ADG100W型号

STG70-ADG100W

新的
高性价比模式

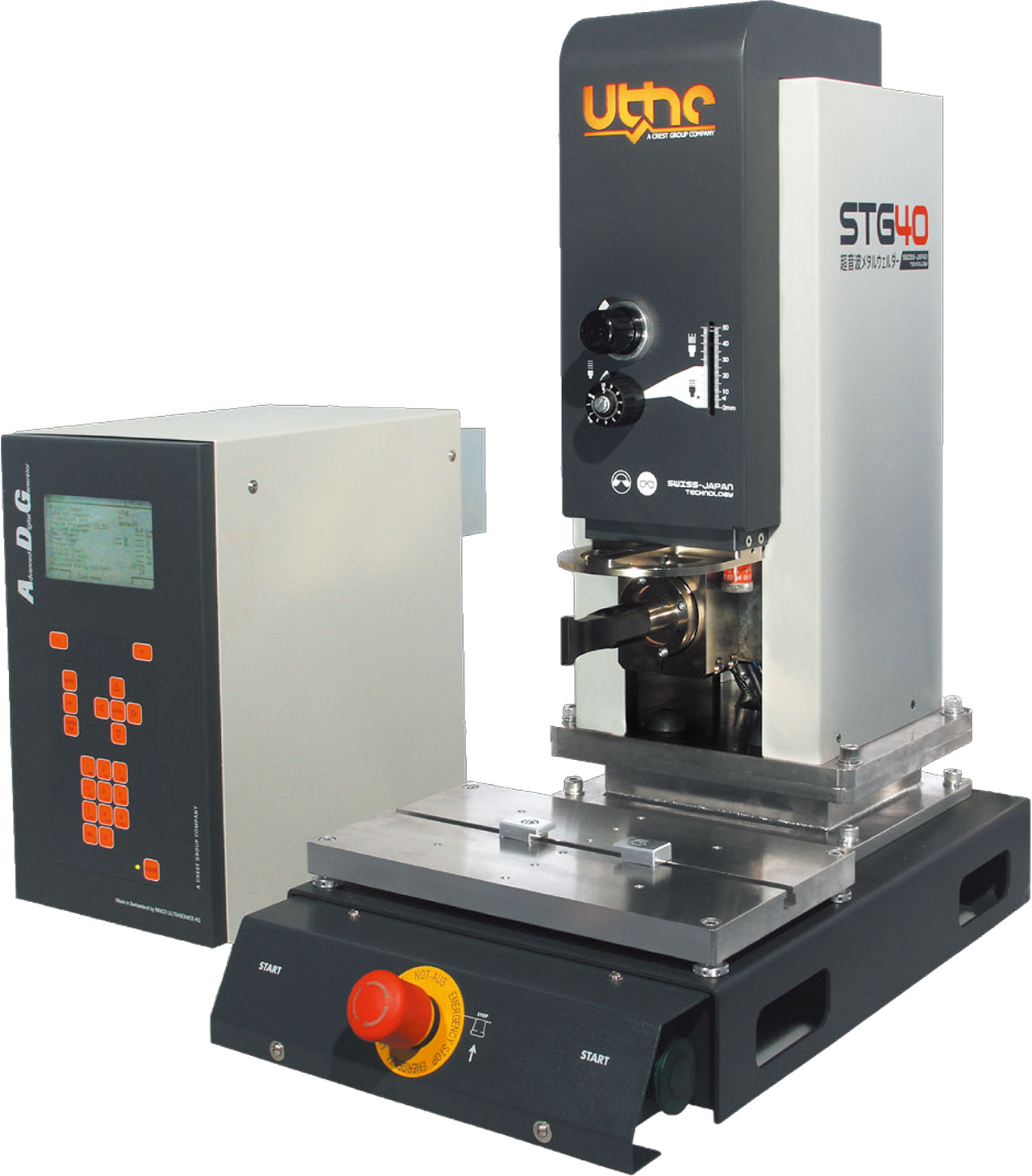

超声波金属焊接机:STG40kHz-ADG800W型号

STG40-ADG800W

维护性优良的冲压结构

超声波金属焊接机:STG35kHz-ADG900W型号

STG35-ADG900W

维护性优良的冲压结构

应用

铝线/铜线与端子接合、L型引线端子与DBC板接合、铝、铜箔叠层电极接合等。

特征

  • STG35kHz-ADG900W、STG40kHz-ADG800W、STG70kHz-ADG100W 型号

  • 超声波频率:70kHz、40kHz、35kHz

  • 最大负载:50N、745N

  • 输出:100W、800W、900W

  • 电源:单相200V±10%(50Hz/60Hz)或230V

  • 连接模式:时间、能量、时间与能量、时间或能量

  • 幅度增减:数字转换40%至100%

  • 振荡启动方式:负载、位置、时间、外控

  • I/O:RS232C(串行通信),DSUB25引脚(用于外部控制)

  • 该装置可根据用户需要安装在自动化机器上。

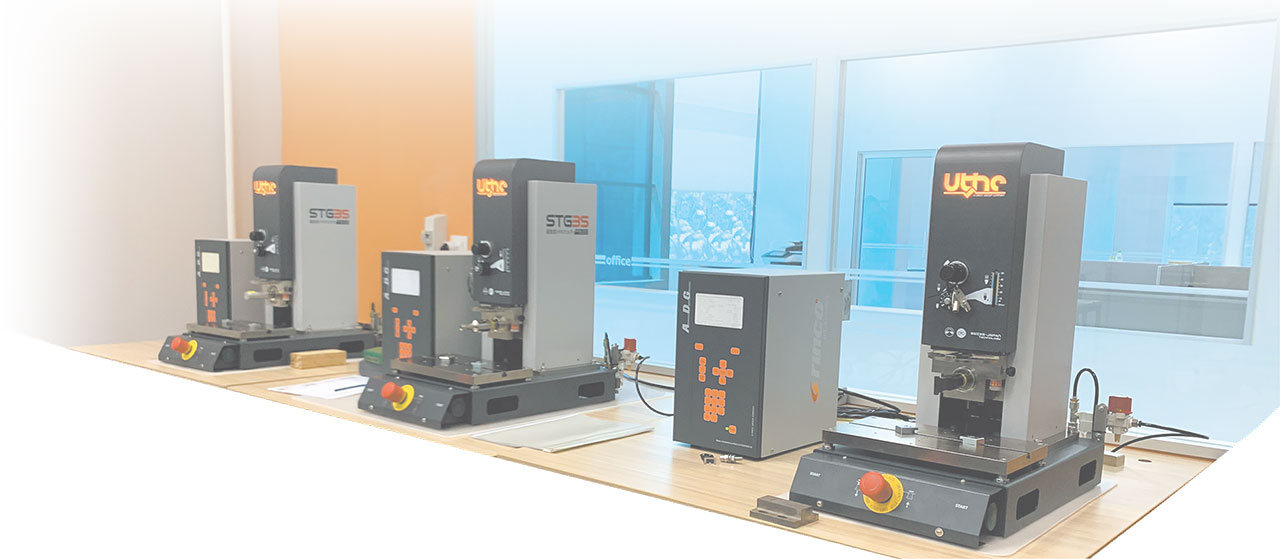

超声波金属焊接机:STG35kHz-ADG900W、STG40kHz-ADG800W、STG70kHz-ADG100W型号

请联系我们了解设备规格和详细信息。

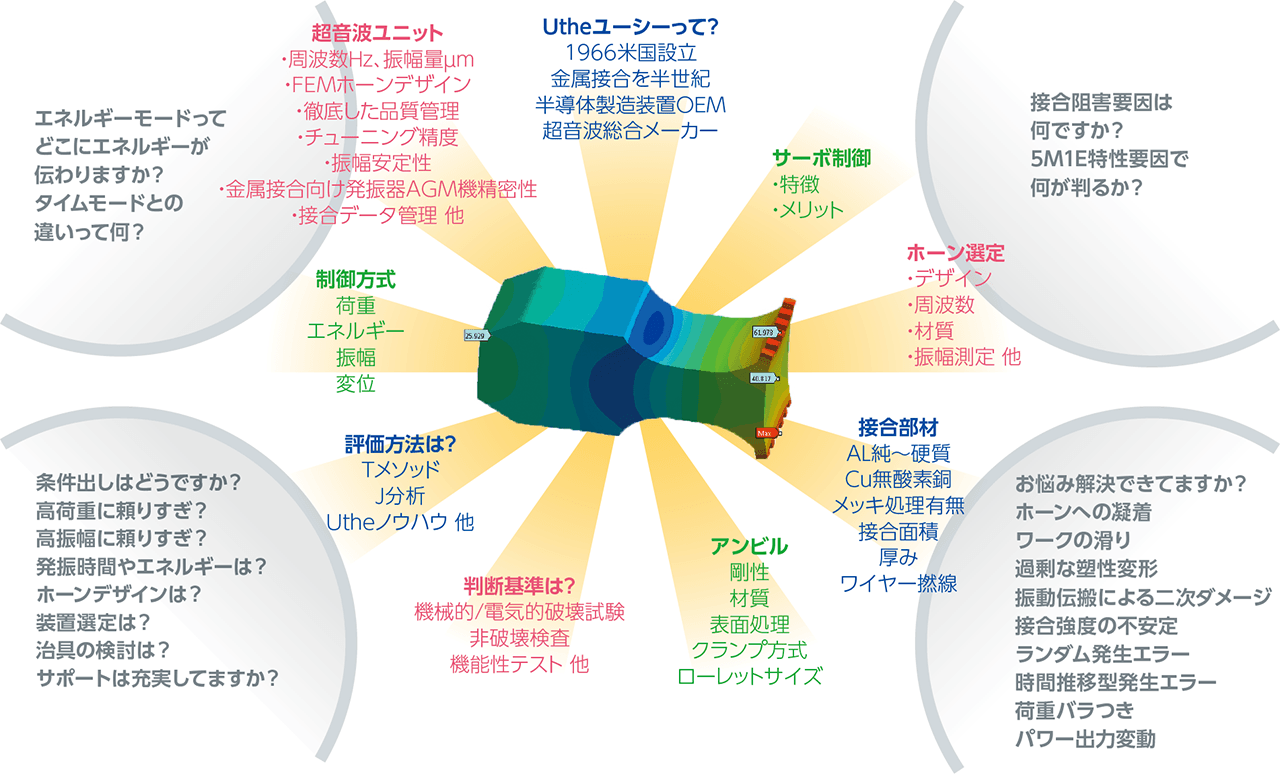

您知道超声波金属焊接的机理吗?
