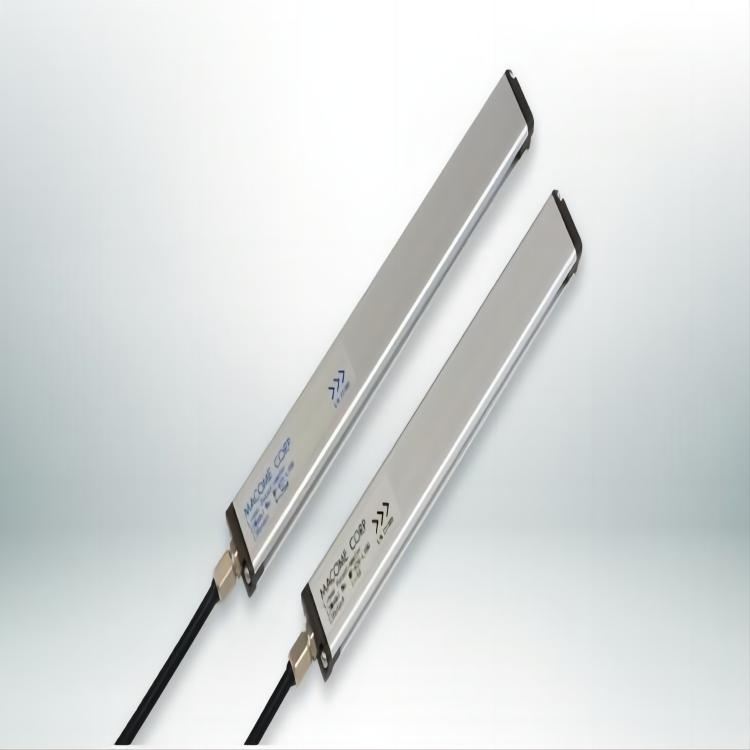

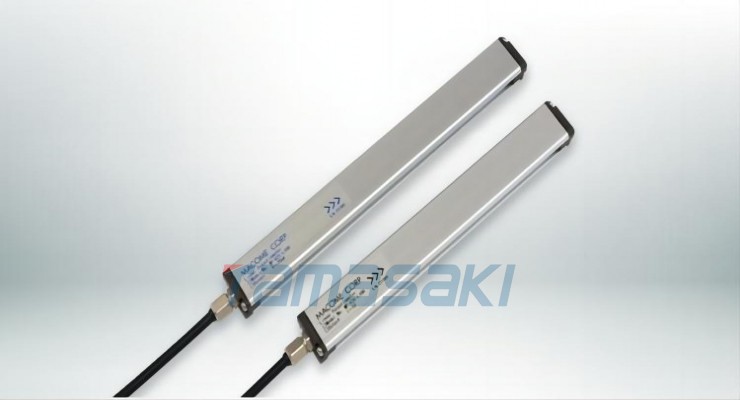

京都玉崎 MP-620-L700 直线位移传感器 码控美MACOME
主要特点
利用磁性检测元件“饱和线圈”实现高精度检测
有效长度可以以 50mm 为增量指定，从最小 100 毫米到最大 800 毫米。
包括专用磁体和后安装螺母 (MPK-620-1) 或金属配件 (MPK-620-02、MPK-620-03)
机身薄型，节省尺寸，可安装在任何地方
零位和量程输出（1-5V、4-20mA）位置可任意设定
*外形尺寸、检测范围、距离等请联系我们。
典型应用实例
赛车用圆筒形零件
气缸位置检测
液位指示器
| 物品 | 内容 | ||
|---|---|---|---|
| 产品名称 | 线性电位器 | ||
| 型号 | MP-620 | MP-621 | |
| 电源电压 | 直流+24V±10% | ||
| 目前的消费 | L100：50mA以下 L150～L800：60mA以下 | L100：80mA以下 L150～L800：100mA以下 | |
| 有效长度 | 100mm (L100) 至 800mm (L800)，以 50mm 增量指定 | ||
| 输出 | 格式 | 电压输出 | 电流输出 |
| 波纹 | 10mV以下（线长2m） | 40μA以下 | |
| 范围 | 1～5V 负载电阻10kΩ以上/输出阻抗约100Ω *1 | 4-20mA 负载电阻：500Ω（推荐250Ω） | |
| 错误时 | 0.6V以下 | 2.5mA以下 | |
| 线性度*1.2 | L100：±0.5mm L150～L800：±1mm（有效长度范围内） | ||
| 内部分辨率 | 0.1毫米 | ||
| 重复性*2 | ±0.1mm以内 | ||
| 采样周期 | (L/100-1)×0.7+1ms±2%（计算公式中的L为3位有效长度） | ||
| 迟滞 | 约0.1毫米 | ||
| 检测磁铁 | MG-620 或 MG-620-1 | ||
| 检测极性 | 尖端侧S极检测 | ||
| 检测距离 | 8±2毫米 | ||
| 轨道偏差 | ±2mm以内 | ||
| 温度漂移 | ±100ppm/℃ vs. FS以内 (-20~+60℃) | ||
| 防护结构*3 | IP67（IEC标准） | ||
| 错误输出 | 输出逻辑 | 常开（检测到磁铁时晶体管导通） | |
| 输出能力 | NPN 晶体管 集电极开路 耐压：DC30V 最大 流入电流：50mA 最大（残留电压 1V 以下） | ||
| 零/量程 设置和 释放输入 | 设置*4 | 检测到磁铁时（错误输出晶体管 ON），通过连接到 0V 3 秒或更长时间来校正零位和量程 调零：有效长度 L x 0.2 或以下范围 量程设置：有效长度 L - 0.2L 或以上范围 | |
| 消除 | 未检测到磁铁时（错误输出晶体管关闭）， 连接至 0V 3 秒以上，重置校正值（出厂值） | ||
| 工作温度限制 | -20至+60℃（无凝结或结冰） | ||
| 储存温度范围 | -20至+70℃（无凝露或结冰） | ||
| 工作湿度范围 | 35-85%RH（不凝露、不结冰） | ||
| 储存湿度范围 | 35-85%RH（不凝露、不结冰） | ||
| 有害物质限制指令 | 兼容（俗称RoHS2管制的10种物质） | ||
| 材料 | 案件 | 铝，阳极氧化 | |
| 后安装螺母 | 黄铜（化学镀镍） | ||
| 金属配件 | SUS304 | ||
| 输出代码 | φ4 PVC软线（2m） 5芯复合（绝缘体ETFE树脂） 标称截面积 0.08mm 2（AWG28相当） | ||
| 重量 | 传感器 | L100：约100g（含线） 有效长度每延长50mm约增加15g | |
| 检测磁铁 | 约3克 | ||
| 后安装螺母 | MPK-620-1 约0.5g（单个） | ||
| 金属配件 | MPK-620-2：约 4g（单个） MPK-620-3：约 8g（单个） | ||
