MACOME码控美 并行输出型 引导传感器GS-408 京都玉崎
MACOME码控美 并联输出 引导传感器GS-108 支持8路
主要特点
GS-408
采用超小型树脂外壳。即使在自动导引车 (AGV) 或设备内的狭小空间内也能轻松布局。
采用本公司开发的检测元件，可确保与引导带的较远距离。
不受污垢、灰尘、灰尘等恶劣环境的影响，可以实现稳定的引导。
采用树脂一体成型，大幅降低成本

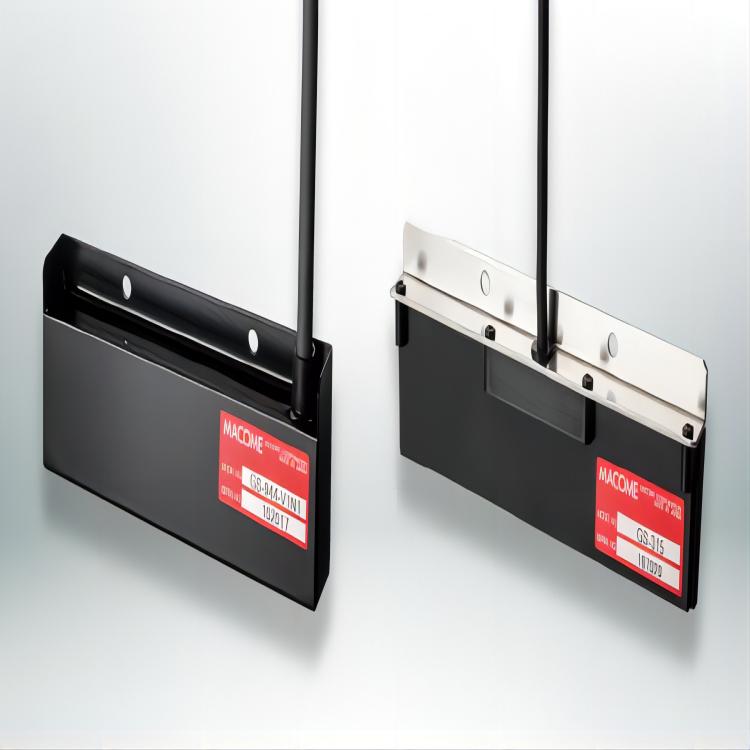

GS-108、GS-115、GS-116
支持8路“GS-108”、15路“GS-115”、16路“GS-116”输出，开关量并联输出
根据开启的输出，找出偏离中心的左右偏差，实现自动导引车（AGV）的控制。
不受污垢、灰尘、灰尘等恶劣环境的影响，可以实现稳定的引导。
主机采用轻质且高耐用性的树脂外壳，显着降低了成本。
典型应用实例
自动引导车 (AGV) 的引导传感器
可降低生产成本的内部自动导引车 (AGV) 开发和制造应用
| 项目 | 内容 | |
|---|---|---|
| 制品名 | 导向传感器 | |
| 型号 | GS-408 | |
| 检测对象 | 导带（MGL-50L系列、MGR-50L系列、MGL-50-25系列、MG-611A） | |
| 检测距离 | MGL-50L系列 | 5～40毫米 |
| MG-611A | 20～50毫米 | |
| 检测磁极 | N极 | |
| 检测元件数量 | 8 | |
| 元素排列 | 直线上10mm等间距 | |
| 出力 | 出力形式 | NchMOSFET 开漏 常开 |
| 开闭容量 | 耐压：最大DC30V 灌电流：最大50mA（总灌电流可达400mA） | |
| 残余电压 | 2V以下（灌电流50mA时） | |
| 响应时间 | 约1ms | |
| 电源电压 | DC+10.8~30V（含纹波） | |
| 消费电流 | 20mA以下 | |
| 保护构造 | IP54（IEC规格） | |
| 使用环境 | 温度范围 | -10至+60℃（无凝结或结冰） |
| 湿度范围 | 35~95%RH（无凝露） | |
| 保存环境 | 温度范围 | -30至+80℃（无凝露或结冰） |
| 湿度范围 | 35~95%RH（无凝露） | |
| 材质 | PA（黑色） | |
| 连接器 | 扁平电缆连接器，10 针，插头（符合 MIL-C-83503） | |
| 外形尺寸 | 高30mm x 宽80mm x 深11.4mm（不包括扁平电缆和连接器） | |
| 安装孔 | φ4.3mm孔×2，50mm间距 | |
| 质量 | 约35g | |
